3H系列SMD3225贴片HCSL输出差分晶振描述：
SJK 晶科鑫 3H 系列是一款高性能、小型化的 SMD 3225 差分 HCSL 输出有源晶体振荡器。该系列专为对时钟信号完整性要求极高的现代高速通信和计算架构而设计。在紧凑的 3.2×2.5 mm 金属封装内，3H 系列在 13.5MHz 至 700MHz 的超宽频率范围内表现出卓越的频率稳定性。
凭借其 163 fs (Typ.) 的超低相位抖动性能，该产品能显著降低系统误码率（BER），是 PCI-Express (Gen 3/4/5) 骨干网路、AI 服务器以及现代数据中心核心设备的理想时钟源选择。
超低相位抖动： 典型值低至 163 fs（12KHz 至 20MHz 积分带宽），确保在极高频传输下依然具备完美的信号边缘和极低的时钟噪底。
优异的抗干扰能力： 采用 HCSL（高速电流导引逻辑）差分输出，具备极高的抗共模噪声性能与极低的电磁干扰（EMI）辐射。
小型化低功耗： 标准 3225 贴片封装，节省 PCB 空间；支持1.8V 和 2.5V 与 3.3V 常用工作电压，兼顾高开关速度与低功耗。
工业级宽温： 提供 -40°C 至 +85°C 的工业级工作温度范围，即使在严酷的高温服务器机架或户外基站中也能稳定运行。
快速交付与定制： 针对常用频点（如 100MHz、125MHz、156.25MHz）提供快速样品支持与极具竞争力的量产交期。
云计算与数据中心： 高端 AI 服务器、NVMe 存储阵列、主板 CPU/GPU 时钟分配。
高速外设扩展： 完美适配 PCIe Gen 4.0 / 5.0 总线标准、RAID 控制卡、高级网络接口卡（NIC）。
网络通信骨干网： 千兆/万兆以太网交换机、5G 微基站、光传输设备（SDH/SONET/光模块）。
工控与医疗显像： 工业级计算机（IPC）、高分辨率图像处理设备、测试与测量仪器。
3H系列SMD3225贴片HCSL输出差分晶振技术参数：
ITEM / TYPE
3H系列SMD3225贴片HCSL差分晶振
Output Type
HCSL
Load Condition
50Ω
Frequency Range
13.5MHz~220MHz
100MHz~175MHz
150MHz~700MHz
Supply Voltage
1.8V /2.5V / 3.3V
Frequency Stability (All Condition)
±25ppm, ±50ppm, ±100ppm, or specify
Current Consumption
30mA max.
30mA max.
115mA max.
Stand-by Current
10μA max.
Symmetry
45~55%
0 Level Output Voltage (VOL)
-0.15V~0.15V
-0.15V~0.15V
-0.15V~0.15V
1 Level Output Voltage (VOH)
0.5V~0.9V
0.55V~1.0V
0.66V~1.15V
Rise Time / Fall Time
0.5ns max.
OE Pin 0 Level Input Voltage (VIL)
0.3Vcc max.
OE Pin 1 Level Input Voltage (VIH)
0.7Vcc min.
Output Voltage Swing
400mV min.
450mV min.
450mV min.
Start-up Time
10ms max.
Operating Temperature Range
-20~+70°C, -40~+85°C, or specify
Storage Temperature Range
-55~+125°C
Phase Jitter (12KHz~20MHz)
0.5ps max.
300fs max.
163fs typ.

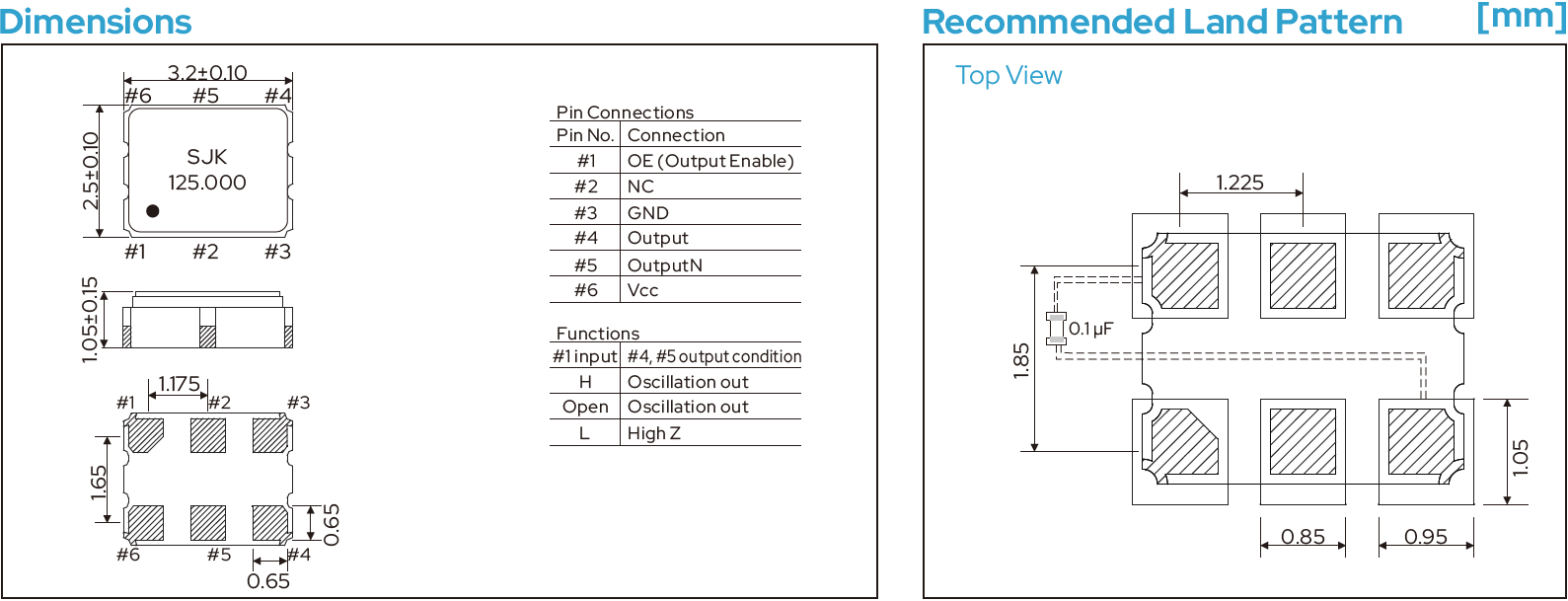

3H系列SMD3225贴片HCSL输出差分晶振尺寸图：
3H系列SMD3225贴片HCSL输出差分晶振常见问题(FAQ):
Q1：3H系列 3225 HCSL 差分晶振相比传统的单端输出（如CMOS）有什么优势？
A： HCSL 属于差分信号输出，采用双线传输。相比单端 CMOS 晶振，差分信号具有极高的抗共模噪声干扰能力和更低的电磁辐射（EMI）。在数百兆赫兹的高频段下，HCSL 能够保持极陡峭的上升/下降沿（本品 Max 1ns），有效保障高速电路（如 PCIe）中的时钟信号完整性。
Q2：这款 HCSL 晶振的“163 fSec Typ.”相位抖动对我的电路有什么实际意义？
A： 相位抖动（Phase Jitter）是衡量有源晶振性能的核心指标。163 fs（飞秒）的超低抖动意味着时钟信号的边沿极其稳定。在高速串行总线（如 PCIe 4.0/5.0 或千兆网）中，时钟抖动越低，接收端误码率（BER）就越低，能显著提升整个系统的系统容限和数据吞吐量。
Q3：3H系列是否支持工业级宽温工作环境？
A： 支持。3H系列提供两种工作温度范围选择：商业级（-20~+70ºC）和工业级（-40~+85ºC）。在申请样品或大批量订货时，您可以根据设备的使用环境指定具体的温度后缀。
Q4：HCSL 输出在使用时需要注意什么阻抗匹配？
A： 标准的 HCSL 输出通常需要源极端每条线接一个50Ω 的接地电阻（本品电气参数表标明 Output load 为 50Ω）。在 PCB 布局（Layout）时，建议差分走线保持100Ω 的差分阻抗对齐，且尽可能靠近接收端芯片，以避免信号反射。
Q5：如何获取该 3225 差分晶振的具体订货料号（Part Number）及样品？
A： 您可以点击页面上的“下载”获取完整 Datasheet，或者点击“样品申请”填写您的中心频率（如 100MHz、125MHz、156.25MHz 等）、电压及精度要求。我们的技术支持工程师会在24小时内为您生成专属料号并安排免费样品。
