3C系列SMD3225贴片32.768KHz有源晶振产品特性：
SJK 3C系列是一款超小型、轻量化的表面贴装（SMD）有源晶体振荡器（SPXO），标准工作频率为 32.768kHz。该产品采用业内通用的 3.2×2.5×1.0mm 封装，提供稳定的 CMOS 方波输出，专为对空间及功耗有严苛要求的现代电子设备而设计。
得益于内部优化的IC设计，3C系列在工作时最大电流仅为 35µA，待机电流低至 3µA max。这使其拥有极为出色的能效比，是各类电池供电及便携式设备中理想的实时时钟（RTC）频率源。
超小型化封装： 标准3225尺寸，厚度仅1.0mm，极大地节省了高密度PCB的布线空间。
宽电压支持： 兼容 1.8V 至 3.3V 的工作电压，适配多种主流低功耗主控芯片。
高稳定性可选： 提供 ±20ppm、±25ppm、±30ppm、±50ppm 等多种频率稳定性等级（或根据客户需求定制）。
三态引脚功能 (OE)： 具备 Output Enable（输出使能）控制功能，支持高阻抗（High Z）状态，便于系统进入超低功耗待机模式。
低抖动与快速启动： 具备极低的相位抖动表现，且启动时间（Start-up Time）最大仅为 5ms，确保开机迅速且运行稳定。
绿色环保： 完全符合 RoHS 环保标准且实现无铅化（Pb-Free）。
实时时钟（RTC）参考时钟源。
智能穿戴设备（智能手表、手环）。
物联网（IoT）终端、无线传感器节点。
医疗健康监测设备。
| Item/Type | 3C Series SMD3225 32.768KHz Crystal Oscillator |
| Output Type | CMOS |
| Frequency Range | 32.768KHz |
| Load Condition | 15pF, or specify |
| Supply Voltage | 1.8V~3.3V |
| Frequency Stability |
±10ppm, ±20ppm, ±25ppm, ±30ppm, ±50ppm, or specify |
| Current Consumption |
35μA max. |
|
Stand-by Current |
3μA max. |
|
Symmetry |
45~55% |
|
0 Level Output Voltage (VOL) |
0.1 VDD max. |
|
1 Level Output Voltage (VOH) |
0.9 VDD min. |
|
Rise Time / Fall Time |
15ns max. |
|
OE Pin 0 Level Input Voltage (VIL) |
0.2VDD max. |
|
OE Pin 1 Level Input Voltage (VIH) |
0.8VDD min. |
|
Start-up Time |
5ms max. |
|
Operating Temperature Range |
-20~+70°C, -40~+85°C, or specify |
|
Storage Temperature Range |
-55~+125°C |
|
Phase Jitter (12KHz~20MHz) |
1ps max. |
| Package Size (L×W×H) | 3.2×2.5×1.0mm |

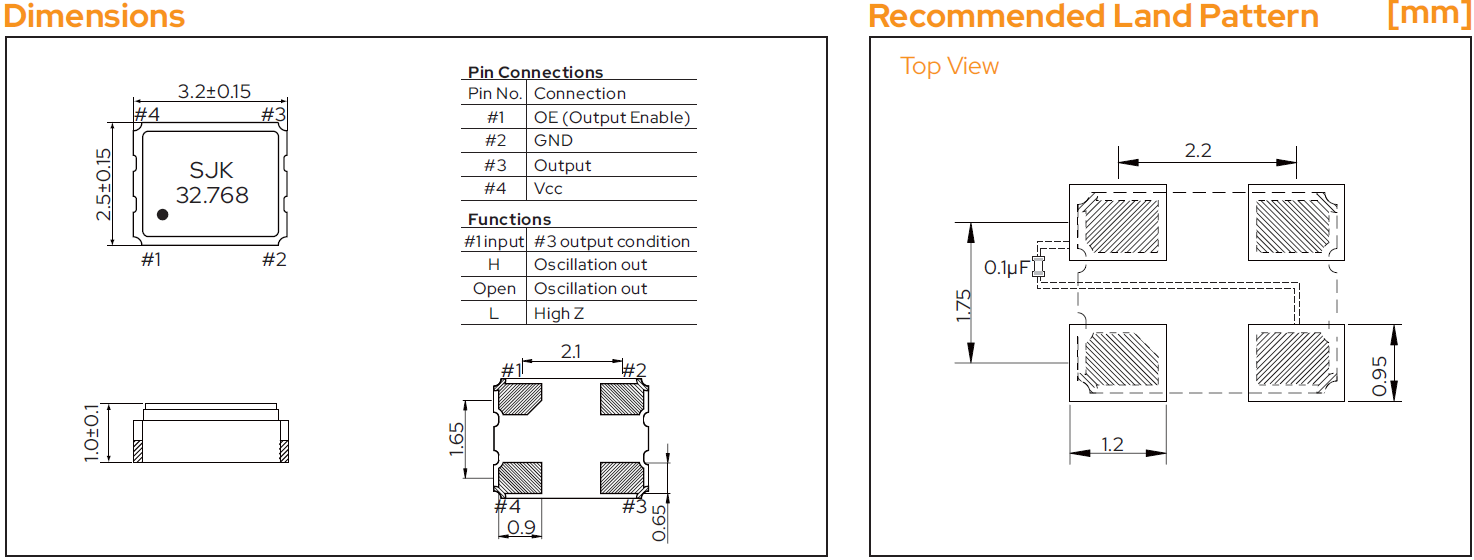

3C系列SMD3225贴片32.768KHz有源晶振尺寸图:
3C系列SMD3225贴片32.768KHz有源晶振常见问题(FAQ)：
Q1：在 32.768kHz 计时应用中，使用 3C系列有源晶振相比传统的无源音叉晶体有什么优势？
A： 3C系列是一款贴片式有源晶振（SPXO）。相比于无源晶体，它内部集成了振荡IC，工程师无需在PCB上额外搭配负载电容和匹配复杂的振荡电路。它能直接输出稳定的 CMOS方波信号，不仅简化了硬件电路设计、提升了抗干扰能力，而且开机启动速度更快（最大5ms）。
Q2：该款 32.768kHz 有源晶振是否适用于对功耗极其敏感的 IoT 或智能穿戴设备？
A： 非常适合。3C系列专门针对低功耗应用进行了设计，正常工作时的最大电流仅为 35µA。此外，它带有 Pin 1 输出使能（OE）功能。当系统不需要时钟输出时，可将 OE 脚拉低使输出进入高阻态，此时待机电流会降低至 3µA max，能够大幅度延长电池寿命。
Q3：这款 SMD 3225 4-pin 封装的引脚定义是什么？如何连接？
A： 该产品的引脚排列符合行业标准的4引脚SPXO定义，具体连接如下：
#1 引脚 (OE)： 输出使能端（接高电平或悬空时正常输出，接低电平时输出呈高阻态）。
#2 引脚 (GND)： 接地端。
#3 引脚 (Output)： 频率信号输出端。
#4 引脚 (VDD)： 电源输入端（支持 1.8V~3.3V）。
注：为了滤除电源噪声，强烈建议在 VDD（#4脚）与 GND（#2脚）之间并联一个 0.1µF的去耦电容，且位置应尽可能靠近晶振。
Q4：这款晶振能满足工业级环境的使用要求吗？
A： 可以。除了标准商用级别的 -20~+70℃ 外，SJK 3C系列还提供宽温工业级支持，工作温度可达 -40~+85℃，能够保证产品在严酷的外部环境和温度剧烈变化下，依然维持高精度的实时钟参考信号。
