2X系列插件全尺寸DIP14恒温晶振OCXO产品描述

SJK 2X系列采用国际通用的 DIP14（全尺寸 4 针直插）标准封装，能够完美兼容和替代市面上常规同封装尺寸的进口与国产恒温晶振，是通信基站、精密仪器及雷达系统国产化替代的理想选择。

本产品内部集成高品质 Q 值自制晶体及精密恒温槽控制电路，大幅降低环境温度波动对频率的影响。具有低功耗（稳态仅 0.6W）、低年老化率（首年 ≤±50ppb，30天后 ≤±0.5ppb）以及超低相位噪声（100MHz 条件下 10kHz 处达 -170dBc/Hz）等显著特点。

多电压与压控微调可选：产品支持 +3.3V 与 +5.0V 和 +12V 主流供电电压。内部集成灵活的频率控制功能，提供固定频率版或带电子频率微调（EFC）版本，压控基准电压支持 1.65V、2.0V 及 2.5V 偏置，方便系统进行长期的精准时钟校准与锁相。

典型应用场景

4G/5G 通信网络：小型无线通信基站时钟源、BBU/RRU 核心同步时钟、数字交换机、SDH/SONET 传输设备。
精密测试与测量：频率合成器、高精度测试仪、频谱分析仪、广播发射系统。
射频与雷达系统：导航定位系统、雷达系统（Radar system）、精密频率校准基准。

2X系列插件全尺寸DIP14恒温晶振OCXO产品参数：

Item /Type		2X系列插件全尺寸DIP14恒温晶振OCXO
Frequency Range		10MHz~125MHz
Initial Frequency Accuracy		±50ppb max.
Frequency Stability	vs. Supply Voltage	±0.5ppb max. (Vcc±5%)
	vs. Load	±0.5ppb max. (Load±5%)
	vs. Aging	±0.5ppb max./after 30 days ; ±50ppb max./first year
Short Term Stability@100MHz		≤0.01ppb/s	≤0.03ppb/s
Supply Voltage		3.3V /5.0V /12V
Power Consumption		2.5W (max.) ; 0.6W max. (@steady-state.)
Output Level		CMOS	Sine-Wave
Output Load		15pF	50Ω
Harmonics		-40dBc max.
Spurious		-80dBc max.
Voltage Control Characteristics		Analog ≥±1.0ppm min.
		Vc=1.65±1.65V; Vc=2.0±2.0V; Vc=2.5±2.5V;
		Fixed frequency (without voltage control)
Storage Temperature		-55~+105°C
Package Size (mm)		20.4×12.9×11.0

2X系列插件全尺寸DIP14恒温晶振OCXO频率精度VS工作温度

Frequency Stability / Operating Temperature	-20~+70°C	-40~+70°C	-40~+85°C	-55~+85°C
≤±1.0ppb	Contact SJK	Contact SJK	Contact SJK	Contact SJK
≤±3.0ppb	Available	Available	Available	Contact SJK
≤±5.0ppb	Available	Available	Available	Available
≤±10ppb	Available	Available	Available	Available
≤±20ppb	Available	Available	Available	Available

2X系列插件全尺寸DIP14恒温晶振OCXO相位噪音参数表：

偏置频率 (Offset)	相位噪声最大值 (Phase Noise max.)
1 Hz	$-90 dBc/Hz$
10 Hz	$-95 dBc/Hz$
100 Hz	$-125 dBc/Hz$
1 kHz	$-155 dBc/Hz$
10 kHz	$-170 dBc/Hz$
100 kHz	$-170 dBc/Hz$

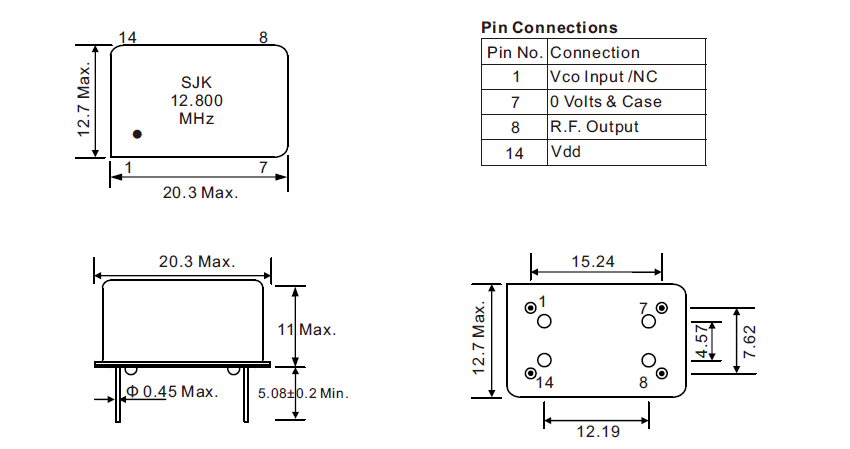

2X系列插件全尺寸DIP14恒温晶振OCXO产品尺寸图：

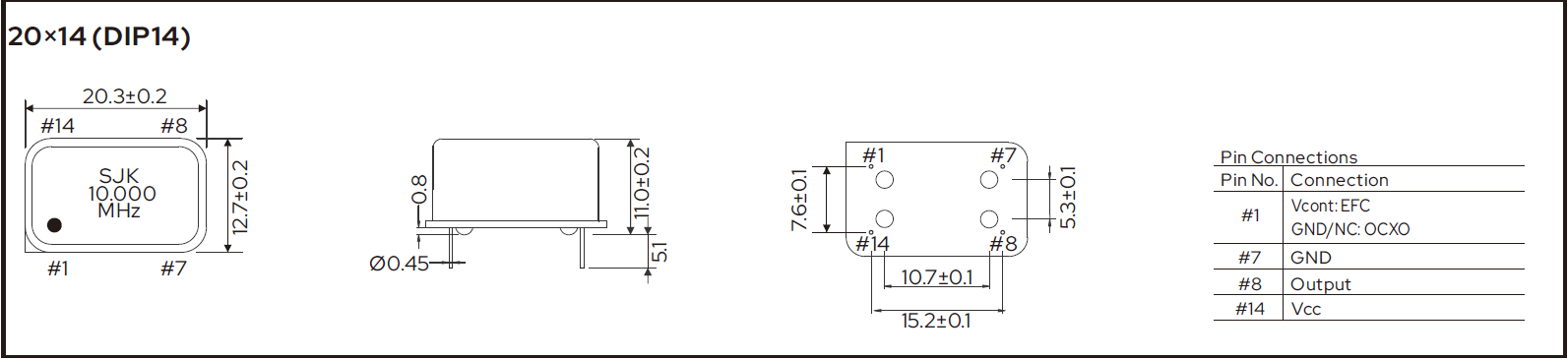

2X全尺寸恒温晶振尺寸图

2X系列插件全尺寸DIP14恒温晶振OCXO常见问题(FAQ)：

Q1：晶科鑫 2X系列 DIP14 OCXO 是否可以直接替换同类进口型号？

A1：可以。2X系列采用国际通用的标准 DIP14（20.5×12.9mm 或 20.3×12.7mm）4 针直插封装，Pin 脚布局（Pin 1-EFC/NC, Pin 7-GND, Pin 8-OUT, Pin 14-Vcc）符合行业通用标准，完全可以对标并无缝替代国外主流品牌的全尺寸 DIP14 OCXO。

Q2：SJK 2X系列 OCXO 的主要性能亮点有哪些？

A2：2X系列具备极佳的性价比与高可靠性，频率稳定性最高达 ±1.0ppb；拥有快速预热能力且常温稳态功耗低至 0.6W；相噪性能优异（100MHz 条件下 10kHz 偏置处达到 -170dBc/Hz）；首年频率老化率小于 ±50ppb。

Q3：2X系列支持哪些电压与压控（EFC）配置？

A3：产品支持 +3.3V 和 +5.0V 两种主供电电压。内部压控电路支持模拟量微调（微调范围 ≥±1.0ppm），压控偏置支持 1.65±1.65V、2.0±2.0V 及 2.5±2.5V，亦可根据需求定制无压控固定频率版本。

Q4：该 OCXO 适合用在哪些 5G 与通信设备中？

A4：非常适合应用于 4G/5G 无线通信基站时钟源、BBU/RRU 核心同步电路、SDH/SONET 传输网设备、射频雷达系统以及各种高精度频谱仪和频率合成器中。
