型号：A1N系列SMD2016车规有源晶振
输出：CMOS
频率范围：1MHz~50MHz
工作电压：1.8V~3.3V
频率精度(总频差)：±25ppm, ±30ppm, ±50ppm, ±100ppm,或定制
工作温度：-40~+85°C, -40~+105°C, -40~+125°C,或定制
认证：AEC-Q100 /ITAF16949 /RoHS /Pb Free
产品尺寸：2.0×1.6×0.7mm
应用：蓝牙（Bluetooth）、ADAS（高级驾驶辅助系统）、HEV-EV（混合动力/电动汽车）、BMS（电池管理系统）、Telematics（车载远程信息处理）、Smart cockpit（智能座舱）、Body control（车身控制）、无线通信（Wireless communications）
A1N系列SMD2016车规级有源晶振产品特性：
封装工艺：封装尺寸：2.0×1.6×0.7mm，采用陶瓷缝合密封（Seam Sealed），是高密度汽车电子板的最优选
车规认证：严格符合 AEC-Q100 标准，无惧车载严苛的环境考验
三态功能：支持 3-state 功能，方便硬件工程师进行电路休眠与唤醒设计
输出类型：CMOS 方波输出,负载能力为 15pF 或指定
宽电压支持：支持1.8V~3.3V宽电压供电,适配最新一代微处理器（MCU）的低供电要求
高品质信号：具备高稳定性（High stability）和低相位抖动（Low phase jitter）,确保数据传输的精准度
功耗控制：运行电流最大20mA，待机电流仅10μA max
提供多档工作温区，最高可定制支持 -40~+125℃（适用于温升明显的座舱域控制器或车载雷达模块）
应用于：蓝牙（Bluetooth）、ADAS（高级驾驶辅助系统）、HEV-EV（混合动力/电动汽车）、BMS（电池管理系统）、Telematics（车载远程信息处理）、Smart cockpit（智能座舱）、Body control（车身控制）、车载多媒体（Multimedia）及车载通信等
符合 RoHS 环保指令且 无铅 (Pb Free)
A1N系列SMD2016车规级有源晶振产品参数：
| 型号 |
A1N系列SMD2016车规级有源晶振 |
| 输出模式 | CMOS |
| 输出负载 | 15pF, or specify |
| 频率范围 | 1MHz~50MHz |
| 工作电压 | 1.8V~3.3V |
| 频率精度(总频差) |
±25ppm, ±30ppm, ±50ppm, ±100ppm, or specify |
| 工作电流 |
20mA max. |
| 待机电流 |
10μA max. |
| 占空比 | 45~55% |
| 0级输出低电平(VOL) | 0.1VDD max. |
| 1级输出高电平(VOH) | 0.9VDD min |
| 上升/下降时间 | 8.0ns max. |
| OE开启0级输入低电平(VIL) |
0.2VDD max. |
|
OE开启1级输入高电平(VIH) |
0.8VDD min. |
| 启动时间 | 10ms Max. |
| 工作温度 |
-40~+85°C, -40~+105°C, -40~+125°C, or specify |
| 存储温度 |
-55~+125°C |
| 相位抖动(12KHz~20MHz) | 1ps Max. |

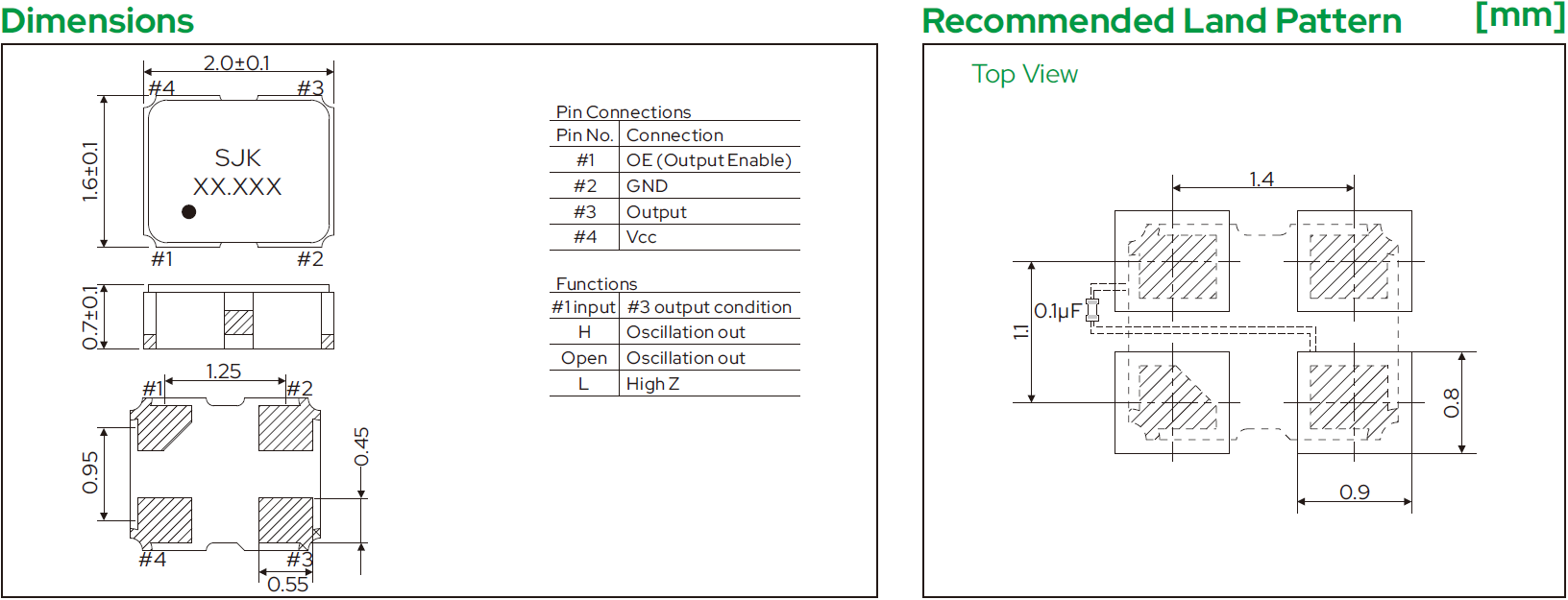

A2N系列SMD2520车规级有源晶振产品尺寸：
