7B系列SMD7050贴片LVDS输出差分晶振描述：

SJK 7B系列是一款高性能、高频率的金属封装SMD 7050 LVDS差分输出有源晶振（尺寸：7.0×5.0×1.40 mm）。该系列专为需要超高频传输与极低时钟抖动的高端通信与工业级应用而设计。通过采用低噪声锁相环（PLL）或基频/三倍频加工工艺，频率输出范围可达 10MHz 至 2100MHz，在全温度范围内表现出优异的频率稳定性。

核心优势与特性：

• 优异的抗干扰能力： 采用LVDS（低压差分信号）模式输出，具备极强的抗共模干扰能力和低电磁辐射（EMI）。

• 超低时钟抖动： 阶段抖动（Phase Jitter）控制在 163 fSec typ. (12KHz~20MHz)，确保高速数据传输的信号完整性。

• 宽频段覆盖： 支持10MHz到1500MHz定制化高频输出。

• 灵活的电气参数： 兼容1.8V / 2.5V / 3.3V 工作电压，支持三态（Tri-state）输出控制功能。

• 工业级耐温： 可提供 -40ºC 至 +85ºC 工业级宽温工作范围，频率稳定度最高可达 ±25 ppm。

• 自动化生产友好： 标准卷轴编带包装，全面支持全自动贴片（SMT）及无铅回流焊，通过 RoHS 和 Pb Free 认证。

典型应用领域：

• 网络通信： 光纤通信网络（SONET/SDH）、千兆以太网、路由器、交换机、移动通信基站设备。

• 数据中心： 高端服务器、大容量存储系统（串行ATA、SCSI、PCI-Express）。

• 高可靠性领域： 航天、航海导航系统、广播电视传输服务及高精尖电子外设。

7B系列SMD7050贴片LVDS输出差分晶振技术参数：

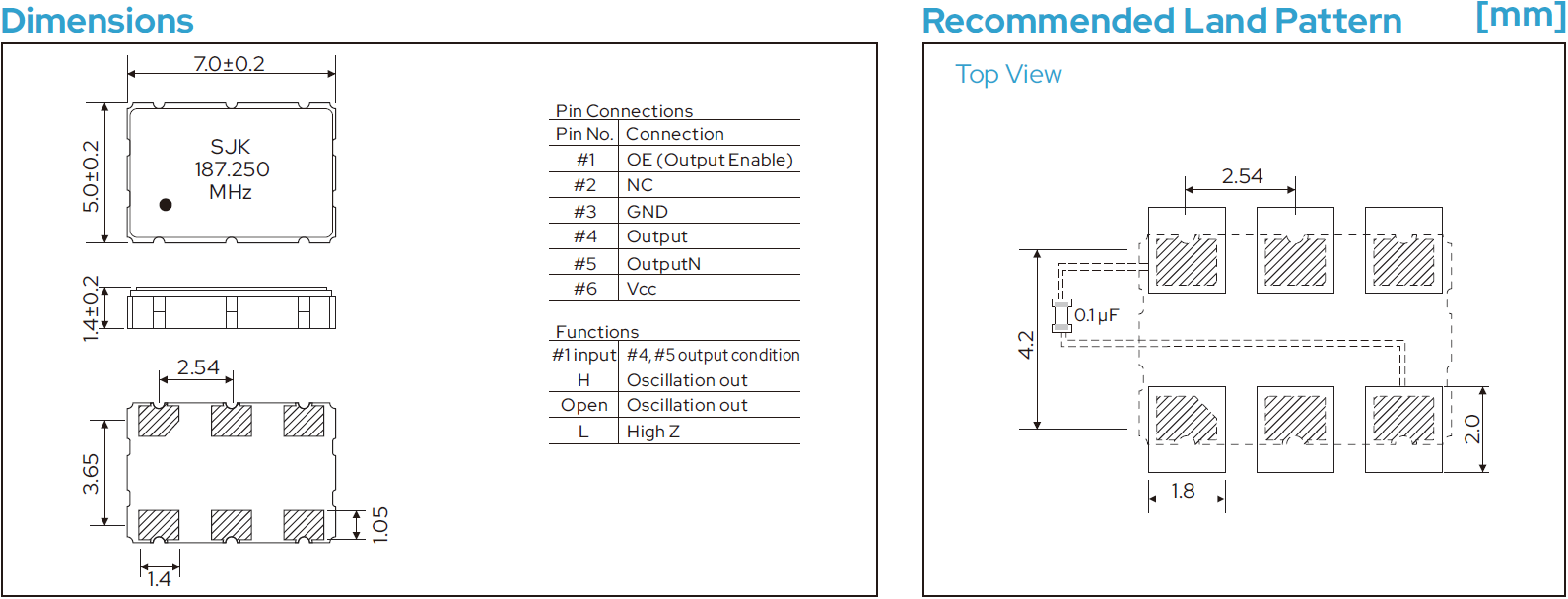

7B系列SMD7050贴片LVDS输出差分晶振尺寸图：

7B系列SMD7050贴片LVDS输出差分晶振常见问题(FAQ):

Q1：为什么在高速通信设备中优先选择LVDS差分晶振（如7B系列），而不是普通的CMOS晶振？

A： 在频率超过100MHz的高速电路中，单端单线传输（如CMOS）极易受到电磁干扰并产生反射。SJK 7B系列采用的 LVDS（低压差分信号） 采用双线差分传输，其输出电压摆幅小（约350mV），因此功耗低、噪声小、抗共模干扰能力极强。它是千兆网、高端服务器等超100MHz以上高频传输的理想时钟源。

Q2：7B系列7050 LVDS差分晶振的“相位抖动 163 fSec Typ.”对电路有什么实际意义？

A： 时钟抖动是衡量晶振信号纯净度的核心指标。163 fSec（飞秒）级别的超低相位抖动（在12KHz至20MHz频段内测量），意味着晶振产生的时钟信号波形极其稳定。在高速光纤通信或数据服务器中，这能显著降低系统的误码率（BER），防止数据丢包，确保数据链路的绝对可靠。

Q3：该款7050差分有源晶振的引脚定义（Pinout）是怎样的？三态（Tri-State）功能如何使用？

A： 标准的 7050 差分晶振通常为 6 引脚（Pin）封装：

• Pin 1: 三态控制（OE/NC）

• Pin 2: 空脚（NC）

• Pin 3: 接地（GND）

• Pin 4: 差分输出正极（OUT+）

• Pin 5: 差分输出负极（OUT-）

• Pin 6: 电源电压（Vcc）

三态（Tri-State/Enable）功能使用： 当 Pin 1 输入高电平（或悬空）时，晶振正常输出信号；当 Pin 1 输入低电平时，输出端进入高阻抗状态（关闭输出）。该功能常用于电路板测试、系统休眠省电或多路时钟切换。

Q4：购买SJK 7B系列晶振时，采购和工程师需要确认哪些关键选型参数？

A： 为了确保快速交货和匹配电路，请在询价或申请样品时提供以下参数：

1. 标称频率（例如：100MHz, 125MHz, 156.25MHz 等）

2. 工作电压（1.8V / 2.5V 还是 3.3V）

3. 工作温度范围（常规工业级为 -40~+85ºC）

4. 频率稳定度（如 ±25ppm, ±50ppm）

5. 具体输出信号（确认是 LVDS，如需 LVPECL 或 HCSL 请对应选择 7J 或 7H 系列）

Q5：SJK 7B系列差分晶振是否有车规级版本？交期通常多久？

A： SJK晶振拥有完善的车规生产线。如需应用于汽车智能座舱、ADAS或车载网络，我们可以提供符合 AEC-Q200 认证的车规级对应型号。常规频点（如125MHz、156.25MHz）晶科鑫备有大量现货以供快速样品申请；定制频点或大批量订单交期一般为 2-4 周，具体可咨询我司商务客服。
