3V系列SMD3225贴片差分LVDS压控晶振VCXO产品描述：
SJK 3V系列是一款专为低功耗、高带宽应用设计的微型贴片差分压控晶体振荡器 (SMD LVDS VCXO)，采用紧凑的 3.2×2.5×1.0mm 6脚陶瓷封装。该产品支持 10MHz 至 1500MHz 的超宽工作频率，采用 LVDS（低电压差分信号） 输出类型，在保持高速差分信号抗干扰优势的同时，大幅降低了系统功耗和电磁辐射（EMI）。
3V系列在 12KHz 至 20MHz 带宽内的相位抖动典型值低至 0.6 ps，且整机最大工作电流仅为 40 mA。它是现代绿色通信基站、高清视频传输、高密度存储网络及先进FPGA时钟微调系统的理想高效率时钟源。
低功耗 LVDS 输出： 采用低电压差分信号（LVDS）架构，最大电流消耗控制在 40 mA 以内，远低于传统差分振荡器。
GHz级超高频能力： 支持 10MHz 至 1500MHz 的高频点输出，满足高速串行/解串器（SerDes）及光传输时钟同步需求。
微型贴片封装： 3.2×2.5×1.0mm 封装，超小体积全面兼容各类高密度硬件板卡。
优异的抖动与噪声表现： 相位抖动典型值低至 0.6 ps，有效保证高速数字系统的信号质量，降低传输误码率。
深层节能省电模式： 具备三态（3-State）使能控制功能。在输出禁用（Disable）状态下，待机电流典型值可降至 16 mA。
出色的线性度： 压控电压输入与输出频率变化的线性度误差最大仅为 10%，确保频率微调更加平滑精准。
完全绿色环保： 符合 RoHS 规范，环保无铅（Pb-Free）工艺。
SJK 3V系列低功耗差分压控晶振适用于对功耗和速率都有严格要求的高速板级系统：
FPGA、ASIC、高性能 SoC 内核及接口时钟
光纤通道（Fibre Channel）及数据中心骨干网网络
无线中继基站、小基站、微基站（Wireless repeaters）
SDH/SONET/ATM 光传输网设备
转发器/交换机（Transponders）及高性能网卡
4K/8K高清电视（HDTV）与专业级机顶盒
3V系列SMD3225贴片差分LVDS压控晶振VCXO技术参数：
Item /Type
3V系列SMD3225贴片差分LVDS压控晶振VCXO
Output Type
LVDS
Output Load
100Ω
Frequency Range
10MHz~1500MHz
Supply Voltage
2.5V
3.3V
Control Voltage Center
1.25V
1.65V
Control Voltage Range
0.25V~+2.25V
0.3V~3.0V
Frequency Stability (All Condition)
±25ppm, ±50ppm, ±100ppm, or specify
Frequency Adjustment Range
±80ppm min., or specify
Current Consumption
60mA max.
Symmetry
45~55%
0 Level Output Voltage (VOL)
1.1V~0.9V min.
1 Level Output Voltage (VOH)
1.4V~1.6V max.
Rise Time / Fall Time
0.4 ns max.
OE Pin 0 Level Input Voltage (VIL)
0.3VDD max.
OE Pin 1 Level Input Voltage (VIH)
0.7VDD min.
Phase Jitter (12KHz~20MHz)
0.6ps typ.
Start-up Time
10ms max.
Linearity
10% max.
Input Impedance
1MΩ typ.
Operating Temperature Range
-20~+70°C, -40~+85°C, or specify
Storage Temperature Range
-55~+125°C

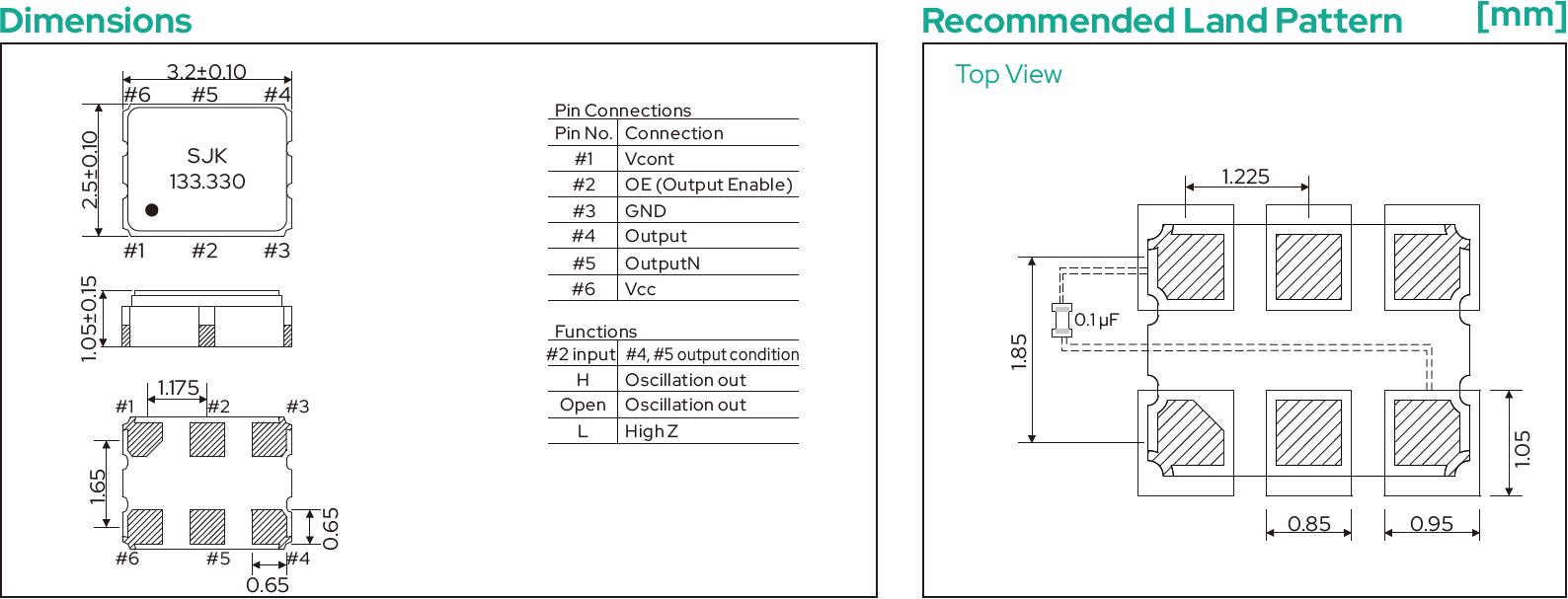

3V系列SMD3225贴片差分LVDS压控晶振VCXO尺寸图：
3V系列SMD3225贴片差分LVDS压控晶振VCXO常见问题(FAQ)：
Q：该款 SJK 3V系列 VCXO 的工作频率范围和信号输出类型是什么？
A： 3V系列具备极强的频率输出能力，支持 10MHz 至 1500MHz 的超宽频率范围，输出信号为 LVDS 差分信号。
Q：这款 LVDS 压控晶振在功耗（电流消耗）上有什么优势？
A： LVDS输出形式的一大核心优势就是低功耗。3V系列在正常工作时的电流消耗最大仅为 40 mA。而当系统进入休眠，将引脚 #2 拉低使输出禁用时，电流消耗可进一步降低至 16 mA 典型值。
Q：它的物理外形和卷盘包装标准是多少？
A： 它的外观尺寸为紧凑型 3.2×2.5×1.0 mm 贴片包装（6个引脚）。标准量产包装为工业编带卷盘，每卷包含 3000 pcs。
Q：3V系列支持多大的工作电压（VDD）？它的电平输出指标（VOL/VOH）如何？
A： 该系列提供 2.5V 和 3.3V 两种供电电压标准。对应的 LVDS 差分电平输出指标为：
低电平输出 (VOL)： 1.1V ~ 0.9V（最小值）
高电平输出 (VOH)： 1.4V ~ 1.6V（最大值）
Q：该晶振的频率压控特性（压摆范围与线性度）表现如何？
A： 3V系列标准的频率压控调节范围（Pulling Range）为最小 ±80 ppm，支持按需定制；其电压控制输入线性度（Linearity）误差最大不超过 10%，具备极好的调节控制响应。
Q：它的相位抖动（Phase Jitter）表现能达到什么水平？
A： 在 12KHz 至 20MHz 频偏范围内，3V系列的相位抖动典型值（Typ.）为 0.6 ps，能够完美保障千兆位级高速传输的时钟稳定性。
Q：请问这款 3225 封装的 6-Pin LVDS 晶振引脚是如何定义的？
A： 根据《3V-SMD3225-LVDS-VCXO-Datasheet.pdf》技术规格，其标准的引脚分配定义如下：
#1 脚： VCONT（压控电平输入端，输入直流电压用以调节输出频率）
#2 脚： OE（Output Enable，输出使能控制）
#3 脚： GND（接地脚）
#4 脚： Output（正相差分输出信号）
#5 脚： OutputN（反相差分输出信号，与#4脚构成差分对）
#6 脚： VDD（电源供电脚）
Q：引脚 #2 的输出使能（OE）功能和三态条件具体怎么对应？
A： 3V系列自带三态控制逻辑（3-state）：当 #2 脚输入高电平（High）或保持悬空（Open）时，#4、#5 脚正常输出 LVDS 振荡信号；若将 #2 脚输入拉低（Low），则两个信号输出脚将进入高阻抗关闭状态（High Z）。
Q：它的工作和储存温度范围是多少？
A： 3V系列支持标准工业级与扩展工业级应用：
工作温度选择： -20~+70℃或扩展级 -40~+85℃（支持其他特殊温度区间定制）。
储存温度范围： -55~+125℃。
