晶振型号：7J系列SMD7050贴片LVPECL差分晶振
输出模式：LVPECL
频率范围：10MHz~2100MHz
常用频率：100MHz, 125MHz, 156.25MHz, 200MHz, 212.5MHz, 312.5MHz, 625MHz
工作电压：2.5V/3.3V, or specify
频度精度：±25ppm, ±30ppm, ±50ppm, or specify
相位抖动：0.5ps max. (45fs available)
工作温度：-20~+70℃, -40~+85℃, or specify
产品尺寸：7.0×5.0×1.4mm
7J系列SMD7050贴片LVPECL输出差分晶振描述：
SJK 7J系列是一款高性能、高频率的 SMD 7050（7.0×5.0mm）贴片式差分 LVPECL 输出有源晶体振荡器。本产品采用先进的金属封装技术，具有超低相位噪声和低抖动特性，能够为高速数字系统提供极其稳定和干净的基准时钟信号。
微型化贴片封装： 7.0×5.0×1.4 mm 标准尺寸，节省 PCB 板空间。
超宽频率范围： 支持 10MHz 至 2100MHz 高频输出，满足各种高速通信需求。
低时钟抖动： 12KHz~20MHz 频段内，相位抖动（Phase Jitter）低于 163 fSec，大幅降低比特误码率。
高柔性配置： 支持 2.5V 或 3.3V 供电，提供 ±25ppm、±50ppm、±100ppm 等多种频率稳定度选择。
工业级耐温： 可选 -40°C 至 +85°C 宽温工作模式，保障极端环境下的系统稳定性。
智能控制： 集成三态（Tri-State）使能/禁用功能，有效降低系统待机功耗。
通信基础设施： 5G/4G 移动基站、SDH/SONET 光传输网、波分复用设备。
数据中心与网络： 千兆/万兆以太网交换机、高端服务器、大容量存储设备（SATA/SCSI）。
高速总线延伸： PCI-Express 系统时钟、电脑高速周边接口。
高可靠性领域： 航天航空电子、车载多媒体网络、海事导航与广播服务系统。
7J系列SMD7050贴片LVPECL输出差分晶振技术参数：
ITEM / TYPE
7J系列SMD7050贴片LVPECL差分晶振
Output Type
LVPECL
Load Condition
50Ω to VDD-2V
Frequency Range
13.5MHz~220MHz
10MHz~1500MHz
150MHz~2100MHz
Supply Voltage
2.5V / 3.3V
Frequency Stability (All Condition)
±25ppm, ±50ppm, ±100ppm, or specify
Current Consumption
50mA max.
60mA max.
120mA max.
Stand-by Current
10μA max.
Symmetry
45~55%
0 Level Output Voltage (VOL)
VDD-1.85V ~ VDD-1.6V
VDD-1.85V ~ VDD-1.6V
VDD-1.165V ~ VDD-0.8V
1 Level Output Voltage (VOH)
VDD-1.03V ~ VDD-0.6V
VDD-1.03V ~ VDD-0.6V
VDD-2.0V ~ VDD-1.55V
Rise Time / Fall Time
0.5ns max.
OE Pin 0 Level Input Voltage (VIL)
0.3Vcc max.
OE Pin 1 Level Input Voltage (VIH)
0.7Vcc min.
Output Voltage Swing
930mV max.
Start-up Time
10ms max.
Operating Temperature Range
-20~+70°C, -40~+85°C, or specify
Storage Temperature Range
-55~+125°C
Phase Jitter (12KHz~20MHz)
0.5ps max.
0.8ps typ.
163fs typ.

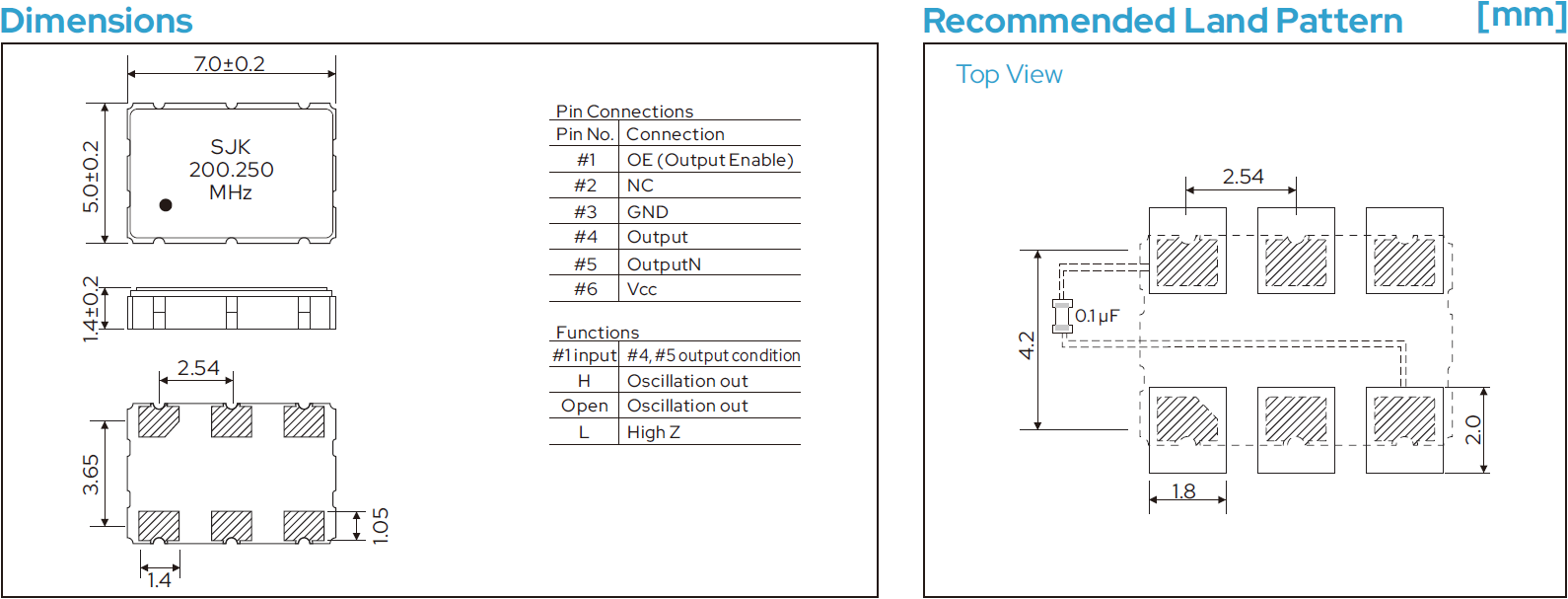

7J系列SMD7050贴片LVPECL输出差分晶振尺寸图：
7J系列SMD7050贴片LVPECL输出差分晶振常见问题(FAQ):
Q1：7J系列 7050 LVPECL 差分晶振的核心优势是什么？
A： 7J系列主要优势在于高频输出（最高可达2100MHz）和差分输出带来的超强抗干扰能力。其相位抖动（Phase Jitter）控制在 163 fSec Max，能极大地确保高速数据传输过程中的信号完整性。同时，金属焊接封装使其具备优异的耐环境性。
Q2：该款差分晶振支持哪些工作电压和温度范围？
A： 7J系列支持 2.5V 和 3.3V 常用工作电压，并带有三态（Tri-State）控制功能。工作温度方面，我们提供民用级（-20~+70ºC）和工业级（-40~+85ºC）两种规格，可满足不同工业和通信环境的严苛要求。
Q3：7050 LVPECL 晶振通常用于哪些具体的行业？
A： 由于其高频、低抖动的特性，它被广泛应用于高速数据传输和基准时钟领域，如光纤通信网（SONET/SDH）、千兆以太网、高性能服务器、PCI-Express 总线、移动通信基站、网络交换机，以及航天航海等高精尖电子系统。
Q4：这款产品是否符合环保出口标准？提供样品吗？
A： 是的，SJK 7J系列全线属于绿色环保产品，已通过 RoHS 和 Pb Free（无铅） 认证。我们支持卷轴编带包装，适合全自动贴片机（SMT）和回流焊工艺。您可以点击页面上的“样品申请”按钮免费获取测试样品。
