SJK-6C系列49SMD晶振
SJK晶科鑫 6C系列 是一款高性价比、高稳定性的金属外壳贴片式石英晶体谐振器（无源晶振）。该系列采用经典的 49SMD / 49SSMD（矮系列） 封装（尺寸为 12.7 × 4.8 mm），在传统的 49S/49U 插件晶振基础上进行了贴片化升级。
本系列晶振具备宽频率范围（3MHz ~ 100MHz）、优异的抗震动性与低成本优势。产品支持全自动 SMT 高速贴片及无铅回流焊工艺，广泛应用于消费电子、工控、通信及物联网设备中，是平衡性能与成本的理想时钟源选择。
经典封装，灵活选择： 提供标准高度（49SMD，约4.0mm）与矮系列（49SSMD，约3.0mm）两种外观，满足不同产品对PCB垂直空间的严苛要求。
超宽频段覆盖： 支持从 3MHz 的低频到 100MHz 的高频定制。3MHz~48MHz 采用高稳定性基频（Fundamental）工艺，27MHz~100MHz 支持三次泛音（3rd Overtone）设计。
高精度与高稳定性： 常温频差（Frequency Tolerance）可达 ±10ppm / ±20ppm，具备优异的温度特性与抗老化性能。
适应工业级宽温： 标配支持工控级-40℃ ~ +85℃宽温工作环境，确保系统在严酷环境下持续稳定振荡。
卓越的焊接适应性： 金属外壳与耐高温底座设计，完美通过无铅回流焊接（Reflow Soldering）测试。
绿色环保认证： 全系列产品符合 RoHS、REACH 环保指令，无铅、无卤素，支持全球绿色出口贸易。
典型应用场景 (Applications)
消费类电子： 液晶显示器（LCD）、电视机、数码相机、机顶盒、音响设备。
智能家居与物联网： 智能门锁、无线路由网关、智能电表、水表。
无线通信： 蓝牙模块、Wi-Fi 模块、无线收发器、遥控玩具。
微控制器与工控： MCU/单片机时钟源、工业控制板、安防监控摄像头（CCTV）。
计算机周边： 键盘、鼠标、USB 集线器（Hub）、移动硬盘网卡。
包装方式： 编带卷盘包装（Tape & Reel），支持自动贴片机批量生产。
选型提示： 订货时请务必确认：中心频率、封装高度(49SMD/49SSMD)、负载电容(CL)、工作温度范围以及频差要求。
国产替代支持： 本产品可完美兼容替代欧美、台湾及日系主流品牌的同规格（12.7×4.8mm）贴片无源晶振，交期短，综合成本更低。欢迎向客服申请免费样品测试。
SJK-6C系列49SMD晶振规格参数：
|
型号 |
6C (HC-49SMD晶振 / HC-49SSMD晶振) | |
|
频率范围 |
3MHz~100MHz | |
|
频率公差@25℃ |
±10ppm~±30ppm,或定制 | |
|
频率稳定性(工作温度) |
±10ppm~±30ppm,或定制 |
|
|
工作温度 |
-20℃~+70℃,-40℃~+85℃,或定制 | |
|
静态电容 |
7pF最大 | |
|
驱动功率 |
100μW典型值(500μW最大) | |
|
负载电容 |
8pF~32pF,或定制 | |
|
谐振电阻(ESR) |
3MHz~3.686MHz |
200Ω最大 Fund. |
|
3.686MHz~5MHz |
150Ω最大 Fund. |
|
|
5MHz~10MHz |
80Ω最大 Fund. |
|
|
10MHz~14MHz |
40Ω最大 Fund. |
|
|
14MHz~48MHz |
30Ω最大 Fund. |
|
|
27MHz~30MHz |
100Ω最大 3rd Overtone |
|
|
30MHz~50MHz |
80Ω最大 3rd Overtone |
|
|
50MHz~100MHz |
60Ω最大 3rd Overtone |
|
|
存储温度 |
-55℃~+125℃ | |
|
老化率@25℃ |
±3ppm/年最大 |
|
|
产品尺寸(L×W×H) |
12.7×4.8×4.0/3.0 [49SMD/49SSMD] mm |
|

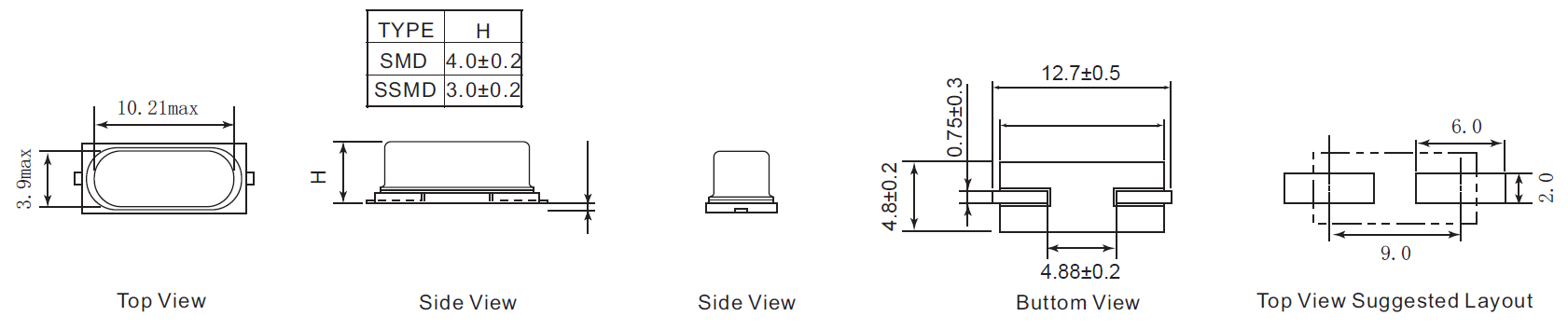

SJK-6C系列49SMD晶振尺寸图[单位: mm]:
SJK-6C系列49SMD晶振产品常见问题(FAQ)：
Q1：49SMD 与 49SSMD 有什么区别？它们可以互换使用吗？
A： 两者的主要区别在于产品高度（厚度）。49SMD 的标准高度通常为 4.0mm 左右，而 49SSMD 为矮系列（Short/Slim），高度通常在 3.0mm 左右。它们的底座尺寸、引脚间距（12.7×4.8mm）和电气参数完全相同，因此在 PCB 板上方空间允许的情况下，它们可以完全互换使用。如果您的产品有薄型化要求，建议优先选择 49SSMD。
Q2：6C系列 49SMD 晶振的基频（Fund.）和三次泛音（3rd Overtone）频率范围是如何划分的？
A： 本系列晶振在 3MHz 至 48MHz 范围内采用**基频（Fundamental）切割，具备阻抗低、易起振的特点；在 27MHz 至 100MHz 范围内则可提供三次泛音（3rd Overtone）**定制。选型时请根据您的振荡电路设计（是否带有选频网络）来选择基频或泛音产品。
Q3：为什么该系列晶振在低频段（如3MHz~3.5MHz）的谐振电阻（ESR）达到了 300Ω 最大值？这会影响起振吗？
A： 这是石英晶片的物理特性决定的。晶振的频率越低，所需的晶片越厚，其等效串联电阻（ESR）就会相应增大。300Ω 是该频段符合行业标准的正常安全边界值。只要您在设计电路时，匹配好合适的负载电容（CL）和足够的驱动功率（通常为 100μW），即可保证晶振稳定、快速地起振。
Q4：这款 49SMD 贴片晶振是否支持全自动贴片机（SMT）安装？它的包装方式是什么？
A： 是的，SJK 6C系列采用的是标准的贴片封装，完全适用于自动化贴片机进行高速安装，并能完美承受工业级回流焊的高温工艺。产品默认采用**编带卷盘（Tape & Reel）**包装，方便批量生产线直接使用。
Q5：我想申请这个 6C 系列晶振的样品测试，需要提供哪些参数？
A： 欢迎申请免费样品！为了确保样品与您的电路完美匹配，请在点击页面的“样品申请”时，尽量提供以下核心参数：
中心频率（如 11.0592MHz、12MHz、24MHz 等）
负载电容 (CL)（如 12pF、20pF，通常默认为 20pF）
工作温度范围（民用级 -20~+70℃ 或 工业级 -40~+85℃）
频率公差（如 ±10ppm 或 ±20ppm）
Q6：晶科鑫 6C 系列 49SMD 晶振符合哪些环保标准？
A： 本产品完全符合 RoHS Compliant 环保标准，属于无铅/无卤环保元器件。我们可以根据客户需求提供最新的 RoHS 检测报告和 REACH 声明，满足国内外严苛的绿色贸易出口要求。
