7S系列SMD1210贴片晶振产品描述
晶科鑫（SJK）7S 系列是一款面向下一代高密度、微型化电子设备开发的超小尺寸 SMD1210 贴片无源晶振（石英晶体谐振器）。产品采用 1.2 × 1.0 × 0.30 mm 的极致微型金属封装，不仅在空间占用上实现了突破，更具备卓越的频率控制精度与长期工作的稳定性。作为一款全密封的四脚贴片晶振，它能有效应对各种复杂且严苛的运行环境，是现代化智能硬件不可或缺的核心频率源。
极致微型化（Super Mini Micro Size）： 仅 1.2×1.0mm 的超小物理投影面积，厚度低至 0.30mm，极大节省了 PCB 板上宝贵的布线空间。
宽频段覆盖： 标准基频工作频率在 24MHz 至 96MHz 之间，能够完美匹配市场主流无线通信及微控制器芯片的基准时钟需求。
高精度与高稳定性： 拥有优异的频率公差（±10ppm / ±20ppm）和随温度变化的低漂移特性，确保无线通信在复杂环境下的高抗干扰能力。
出色的抗谐振性能： 谐振电阻（ESR）在 24MHz~27.12MHz 间最大为 150Ω，高频段（76.8MHz~96MHz）可低至 30Ω，保障低功耗电路轻松起振。
工业级耐温能力： 提供 -20℃~+70℃（商业级）和 -40℃~+85℃（工业级）等多种工作温度范围，并支持更高温度的个性化定制。
绿色环保与自动化装配： 完全符合 RoHS / Pb Free（无铅）环保认证。支持标准的卷轴编带包装，完美匹配现代 SMT 高速自动化贴片机机回流焊焊接工艺。
凭借其微型体积、低功耗与高频稳定的综合优势，7S 系列 SMD1210 贴片晶振广泛应用于以下高精尖及消费电子领域：
智能穿戴与移动终端： TWS 蓝牙耳机、智能手表、智能手环、超薄智能手机等空间受限的硬件。
无线通信模块： 蓝牙（Bluetooth Low Energy）、Wi-Fi 6、ZigBee、UWB 超宽带、LoRa 模块。
定位与导航： 微型 GPS / 北斗定位终端、智能追随器（Tracker）。
物联网（IoT）与智能家居： 智能传感器节点、智能门锁、智能电表、无线网关、智慧城市节点。
7S系列SMD1210贴片晶振规格参数:
| 型号 | 7S (SMD 1210贴片晶振) |
| 频率范围 | 24MHz~96MHz (常用频率：26MHz, 32MHz, 37.4MHz, 38.4MHz, 40MHz, 48MHz, 52MHz) |
| 频率公差(@25℃) |
±10ppm,±20ppm,或定制 |
| 频率稳定性(工作温度) | ±10ppm,±20ppm,或定制 |
| 工作温度 | -20℃~+70℃,-40℃~85℃,或定制 |
| 静态电容 | 3pF最大 |
| 驱动功率 | 10μW典型值(200μW最大) |
| 负载电容 | 8pF,10pF，12pF或定制 |
| 谐振电阻 | 150Ω(24MHz~27.12MHz) |
|
100Ω(27.12MHz~37.4MHz) |
|
|
60Ω(37.4MHz~76.8MHz) |
|
|
30Ω(76.8MHz/80MHz/96MHz) |
|
| 存储温度 |
-55℃~+125℃ |
| 老化率 | ±3ppm/年最大 |

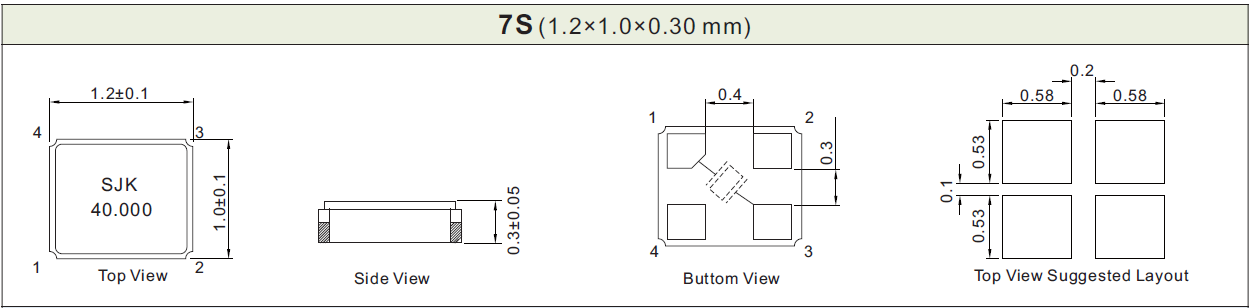

| 产品尺寸(L×W×H)(mm) | 1.2×1.0×0.3 |

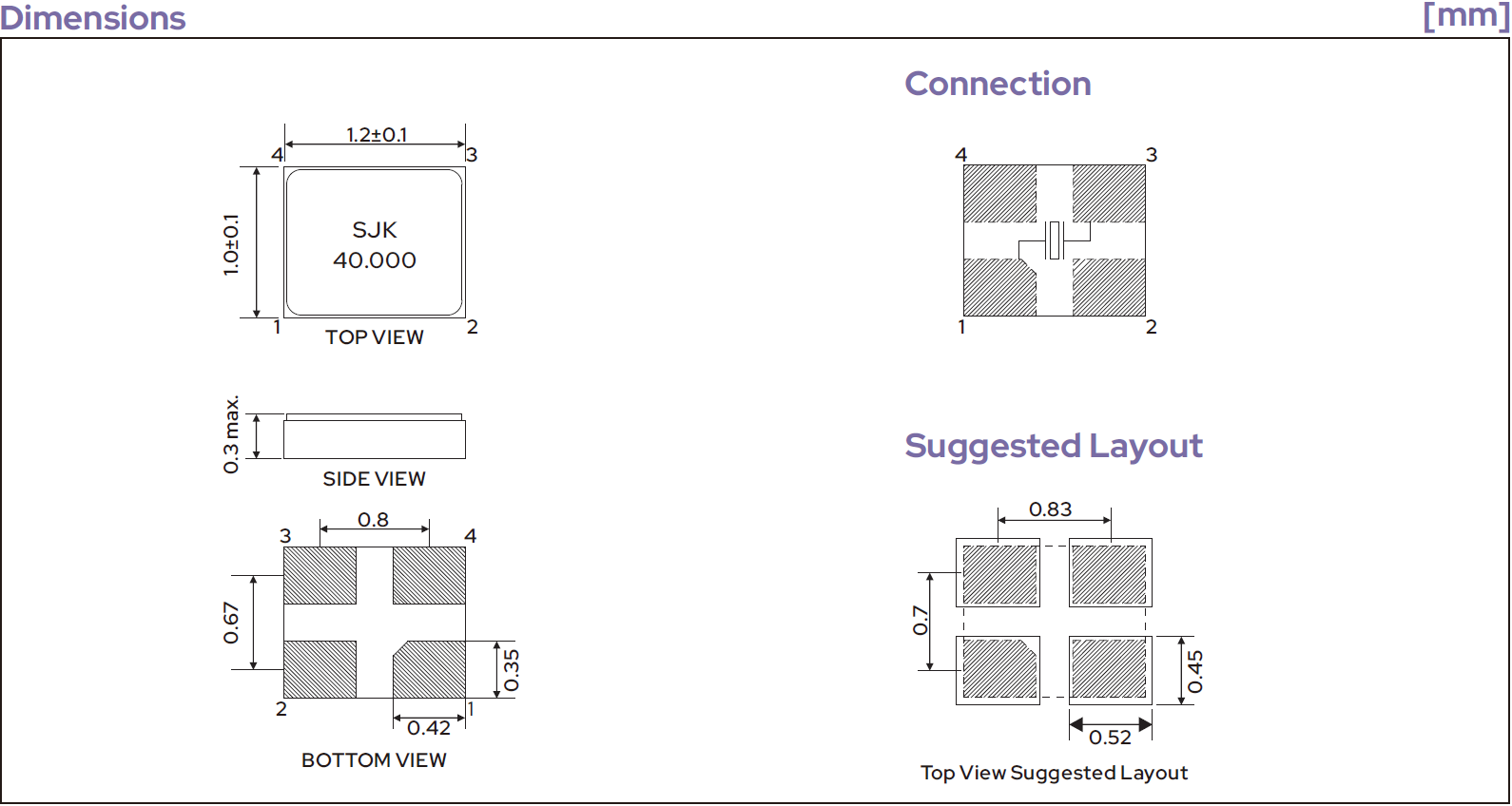

答： SJK-7S系列是一款超小尺寸的无源贴片晶振（SMD Crystal Resonator），采用标准的1210（即 1.2 × 1.0 mm） 金属焊接封装，厚度仅为0.30 mm。它采用4个焊盘（4 Pads）设计，具有极佳的密封性和高耐热性，非常适合高密度表贴（SMT）自动化生产。
答： 7S系列属于基频（Fundamental）高频晶振，标称频率范围为24MHz至96MHz。日常智能硬件中常用的频点如 26MHz、32MHz、37.4MHz、38.4MHz、40MHz、48MHz、52MHz 等均可提供定制和现货支持。由于其超小尺寸，目前不提供26MHz以下的低频段。
答： 由于其体积小（1.2x1.0mm）、重量轻、功耗低，它被广泛应用于对空间要求极苛刻的无线通信和智能终端设备中，包括：
智能穿戴： 智能手表、TWS蓝牙耳机、智能手环。
物联网/无线模块： BLE蓝牙模块、Wi-Fi 6/7 边缘设备、ZigBee、UWB定位模块。
智能家居与便携设备： 智能手机、轻薄笔记本、便携式医疗监测设备。
答：
调整频差（Frequency Tolerance）： 常见精度为±10ppm、±20ppm或±30ppm（在25℃下）。
负载电容（Load Capacitance, CL）： 常规支持 7pF、8pF、9pF、10pF、12pF 等，可根据客户的芯片（如高通、联发科、乐鑫等）匹配要求进行调整。
等效电阻（ESR）： 26MHz~40MHz约为100Ω~150Ω，40MHz以上可低至30Ω~60Ω，确保电路易于起振。
答： 可以。SJK-7S系列提供多种温度等级选择：
商业级： -20℃~+70℃
工业级： -40℃~+85℃（常规物联网及工业设备首选）
扩展工业级： 可根据需求定制-40℃~+105℃，在严苛的高低温环境下仍能保持高稳定性（±20ppm~±30ppm 温度频差）。
答： 您可以直接在当前页面点击“资料下载”获取官方PDF规格书。如需申请样品（Sample）进行打样测试、或者是大批量采购询价，请点击页面右侧的“在线客服”，或通过网站底部的联系电话/邮箱提交您的具体频点、负载电容（CL）及精度要求，我们的应用工程师（FAE）将为您提供快速匹配与支持。
