SJK晶科鑫推出的 0N系列 是一款超微型、轻量级的贴片式有源晶体振荡器（SPXO）。其采用极具前沿性的 1612 超小封装（尺寸仅为 1.6×1.2×0.6mm），专为空间极其受限的下一代高集成度智能硬件量身打造。该系列支持 1MHz 至 156.25MHz 的宽频率范围，在 1.8V 至 3.3V 的宽工作电压下表现出优异的低抖动与高稳定性，完美符合 RoHS 环保及无铅工艺标准。
核心优势：

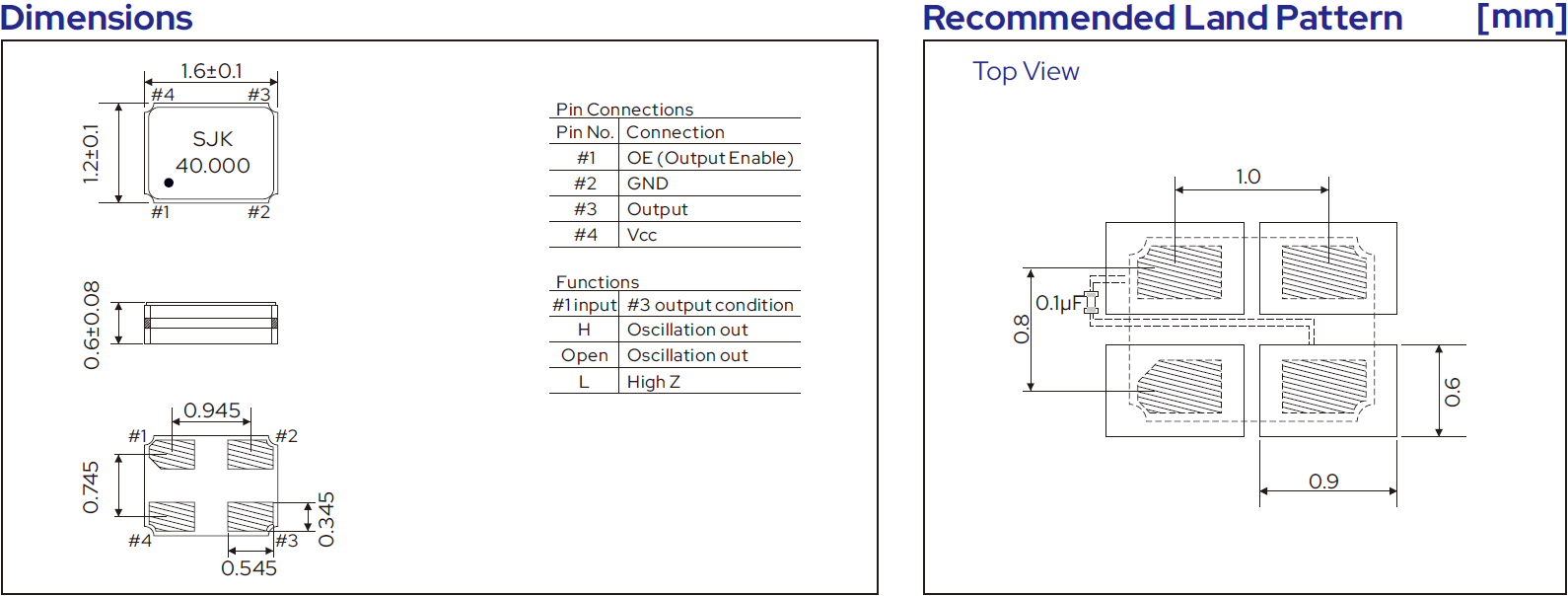

极致微型化： 1612（1.6×1.2mm）超小占板面积，高度仅 0.6mm，大幅节省 PCB 空间。
出色的信号质量： 具备卓越的低相位抖动性能（12KHz~20MHz 范围内最大仅 1ps），确保高频通信的精准度。
灵活的兼容性： 支持 1.8V、2.5V、3.3V 等多种标准工作电压，支持三态（Tri-state / OE功能），方便系统级低功耗控制。
高精度定制： 频率精度可提供 ±20ppm 至 ±50ppm 或更高级别的定制，满足不同工业与商业级的温宽需求（最高支持 -40°C 至 +85°C）。
典型应用：
前沿AI与机器人： 具身机器人、商用/消费级无人机、智能AR/VR头显。
移动通信与物联： 5G智能手机、WLAN/WiMAX无线网络、超低功耗蓝牙（BLE）设备、智能可穿戴设备、手持终端。
汽车与数码： 汽车多媒体娱乐系统、运动相机、电脑高密度周边外设。
0N系列SMD1612有源晶振产品参数：
| 型号 | 0N系列SMD1612有源晶振 |
| 输出模式 | CMOS |
| 输出负载 | 15pF,或自定制 |
| 频率范围 | 1MHz~156.25MHz |
| 工作电压 | 1.8V~3.3V |
| 频率精度(总频差) | ±20ppm, ±25ppm, ±30ppm, ±50ppm, 或定制 |
| 电流消耗 |
10mA max. |
| 待机电流 |
10μA max. |
| 占空比 | 45~55% |
| 0级输出低电平(VOL) |
0.1VDD max. |
| 1级输出高电平(VOH) |
0.9VDD min. |
| 上升/下降时间 |
5ns max. |
| OE功能开启0级输入低电平(VIL) |
0.3VDD max. |
| OE功能开启1级输入高电平(VIH) |
0.7VDD min. |
| 启动时间 |
10ms max. |
| 工作温度 |
-20~+70°C, -40~+85°C, or specify |
| 存储温度 |
-55~+125°C |
| 相位抖动(12KHz~20MHz) |
1ps max. |
Q1：0N系列 1612 有源晶振与传统的 2016 或 2520 封装相比，最大的优势是什么？
A： 0N系列最大的优势在于极致的体积压缩。1612（1.6×1.2mm）比 2016 封装减少了近 40% 的占板面积。这使它成为无线蓝牙耳机、智能手表、AR/VR眼镜以及具身机器人传感器等对空间、重量要求极其苛刻的设备的理想选择，能有效助力硬件产品走向轻薄化。
Q2：这款晶振的引脚（OE功能）如何运作？支持三态功能吗？
A： 是的，0N系列完全支持三态（Tri-state）输出控制，即具备输出使能（OE）功能。当引脚1（OE）输入高电平时，晶振正常输出时钟信号；当输入低电平时，输出端进入高阻抗状态（待机模式），此时整体待机电流最大仅为 10μA，非常有利于手持终端和可穿戴设备的省电设计。
Q3：0N系列能用在汽车电子或户外极端环境吗？温宽范围是多少？
A： 该系列提供多种工作温度等级选择，标准商业级为 -20°C 至 +70°C，工业级和汽车多媒体适用级别可提供 -40°C 至 +85°C 的宽温规格。如果您需要应用于车身控制或更高要求的汽车安全系统，建议咨询我们申请通过 IATF 16949 认证的 A级车规级晶振系列。
Q4：频率精度（总频差）最高可以做到多少？可以定制吗？
A： 我们的标准规格包括 ±20ppm、±25ppm、±30ppm 和 ±50ppm。在特定频率和电压要求下，SJK 晶科鑫支持更严格的精度定制。如果您对特定频点（如 24MHz、26MHz、40MHz 等）有特殊频差或负载要求，欢迎点击“样品申请”或直接联系我们的技术支持团队进行评估。
