7W系列SMD2520温补晶振TCXO产品描述:

SJK 晶科鑫 7W系列 是一款高性能、超小体积的贴片式温补石英晶体振荡器（SMD TCXO）。该产品封装尺寸仅为 2.5 × 2.0 × 0.85 mm，专为对空间及精度有极高要求的射频通信、无线连接及导航定位系统设计。产品具备出色的频率稳定度（达 ±2.0ppm）和极低的相位噪声，完全符合 RoHS 及无铅（Pb-Free）环保标准。

核心优势

• 极致尺寸： 2520 超小体积，大幅节省 PCB 板载空间。

• 高精度与高稳定性： 常温频差仅 ±2.0ppm，在全工业级温度范围（-40℃ ~ +85℃）内表现稳定。

• 宽电压与低功耗： 支持 1.8V 至 3.3V 灵活工作电压，最大电流仅 10mA，完美契合低功耗物联网及便携设备。

• 卓越射频性能： 相位噪声在 1kHz 偏移量下低至 -130dBc/Hz，抖动（RMS Jitter）小于 1ps，确保信号传输的纯净度。

典型应用领域

• 定位导航： GPS、北斗（BDS）导航终端。

• 无线通信： 专网对讲机、微型基站、射频（RF）通信设备。

• 智能连接： 5G/4G 模组、高能 Wi-Fi、蓝牙（Bluetooth）系统。

• 前沿科技： 物联网（IoT）传感器节点、无人机控制系统、便携式医疗设备。

7W系列SMD2520温补晶振TCXO产品参数：

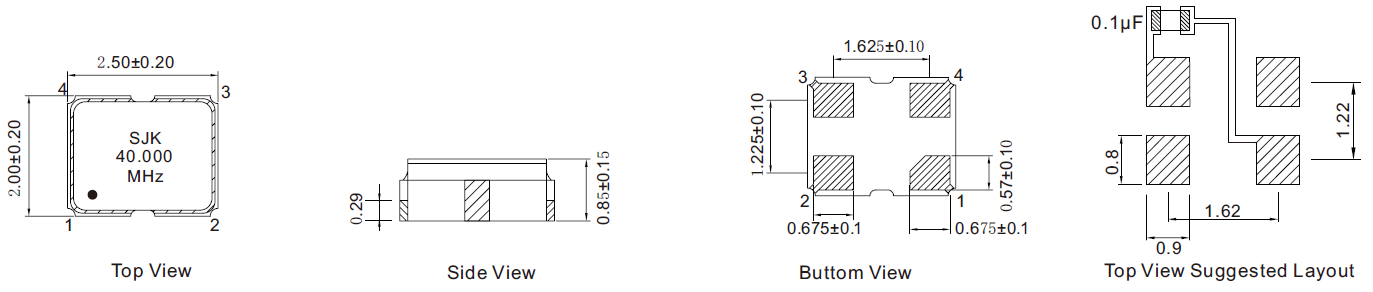

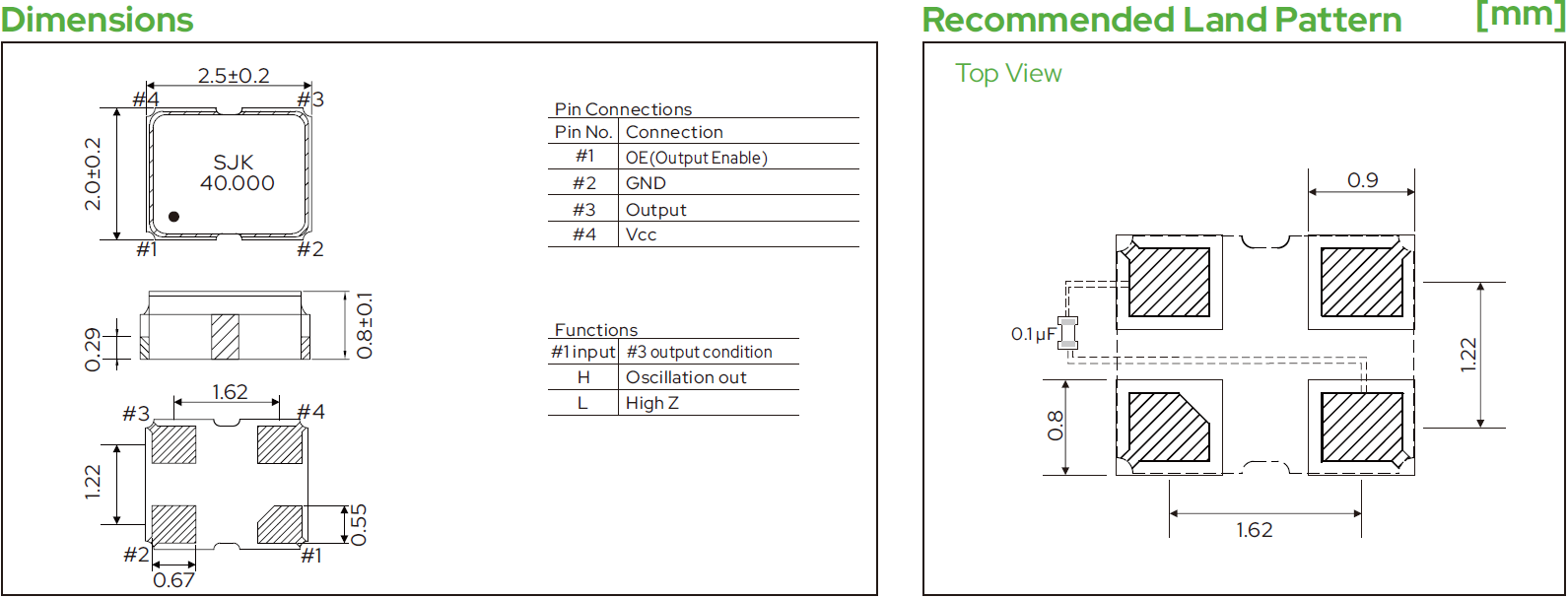

7W系列SMD2520温补晶振TCXO尺寸图：

7W系列SMD2520温补晶振TCXO常见问题(FAQ)：

Q1：SJK 7W系列温补晶振（TCXO）的频率稳定度一般能达到多少？

A： 7W系列的常温频率公差（Tolerance）最大为 ±2.0ppm。在规定的工业级工作温度范围（-40℃ 至 +85℃）内，其温度频稳在 ±2.5ppm 至 ±10ppm 之间（具体视客户定制指标而定）。这种高稳定性使其非常适合对频率漂移敏感的射频和导航应用。

Q2：该 2520 TCXO 晶振是否支持三态（Tri-State）输出功能？有什么作用？

A： 是的，7W系列支持三态功能（Output Enable/Disable）。通过使能引脚，可以在不需要时将输出端置于高阻抗状态。这在线路测试或系统进入休眠模式时非常实用，能有效降低整机的待机功耗。

Q3：7W系列晶振的常用工作电压是多少？能否直接用于低功耗 IoT 设备？

A： 该系列支持 1.8V 至 3.3V 的宽工作电压范围。由于其最大工作电流限制在 10mA 以内，且支持 1.8V 低电压运行，因此非常适合由电池供电的低功耗物联网（IoT）终端、可穿戴设备以及便携式无线通信产品。

Q4：我可以在设计中将 7W系列（TCXO）替换为带有压控功能的 VCTCXO 吗？

A： 7W系列是纯温补晶振（TCXO），不支持外部电压微调频率。如果您的电路设计需要通过外部控制电压来微调中心频率，晶科鑫同尺寸下有专门的 7Q系列（2520 VCTCXO） 可供选择。两者的引脚定义可能存在差异（如第1脚的功能不同），设计替换前请对比两者的规格书（Datasheet）。

Q5：如何申请 SJK 7W系列晶振的样品或获取完整技术规格书？

A： 您可以直接点击产品页面右侧的“样品申请”或“下载”按钮获取相关资料。如需批量询价或特殊频率/温度参数的定制，请拨打晶科鑫全国服务热线0755-88352810或咨询页面右侧的 QQ/微信在线客服。
