SJK-7F系列SMD2016贴片晶振产品描述：

晶科鑫（SJK）7F系列是一款超小尺寸（2.0×1.6×0.50mm）的 4 脚（4 Pads）金属封装贴片无源晶振（SMD Crystal Resonator）。该系列频率范围覆盖 16MHz 至 96MHz，具备高精度、低老化率及卓越的抗震动性能，是 WiFi 6、5G 通讯、工业物联网（IoT）及智能穿戴设备高密度微型化电路的核心时钟源选择。支持完美替代 TXC 8Z、EPSON FA-128 等进口品牌型号。

核心优势与特点 (Product Features)

• 超小微型化尺寸： 2016 封装（2.0×1.6mm，厚度仅 0.50mm），极大节省 PCB 板载空间，完美契合超薄可穿戴与高集成度射频模块的设计需求。

• 高精度与高稳定性： 常温调整频差最高可达 ±10ppm（或定制），在工业级宽温（-40℃ ~ +85℃）范围内展现出优异的温度频差表现，确保射频信号不偏频、不断连。

• 优异的老化特性： 长期老化率控制在 ±3ppm/年 以内，有效延长整机设备的使用寿命和信号稳定性。

• 高可靠性封装： 采用国际标准接缝焊（Seam Sealing）金属封装工艺，具备极佳的耐热性、抗环境应力及气密性。

• 完美兼容自动化生产： 符合标准的卷轴编带包装（Tape & Reel），完全适应高标准工业级自动 SMT 贴片及无铅回流焊接（Lead-Free Reflow Soldering）工艺。

• 绿色环保认证： 全系列产品符合 RoHS 2.0 及 REACH 环保指令，满足出海欧美市场的严格准入标准。

典型应用领域 (Typical Applications)

• 无线通讯与射频： WiFi 6 / WiFi 7 路由器、5G 微基站、蓝牙 5.0/5.3 模块、ZigBee、Z-Wave 终端。

• 智能穿戴与消费电子： TWS 蓝牙耳机、智能手表、智能手环、智能眼镜、超薄平板电脑。

• 物联网与智能家居： IoT 智能传感器、智能水表/电表/燃气表、智能门锁、无线网关。

• 汽车电子与工业控制： 车载车载信息娱乐系统（IVI）、胎压监测（TPMS）、工业自动化控制板、安防监控摄像头。

SJK-7F系列SMD2016贴片晶振规格参数:

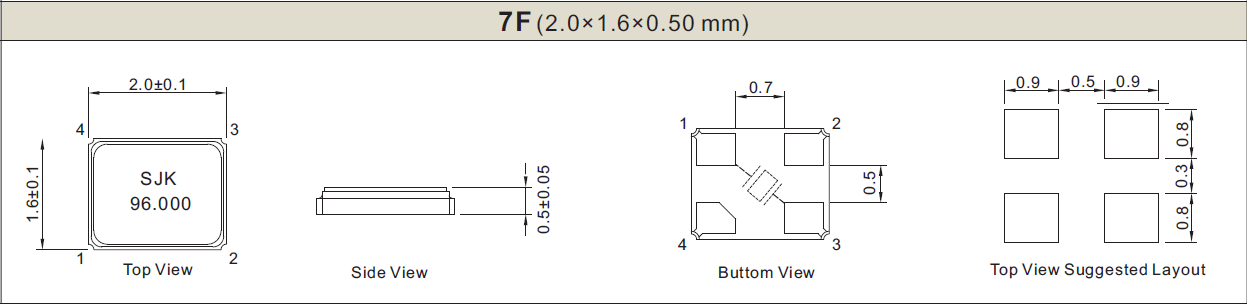

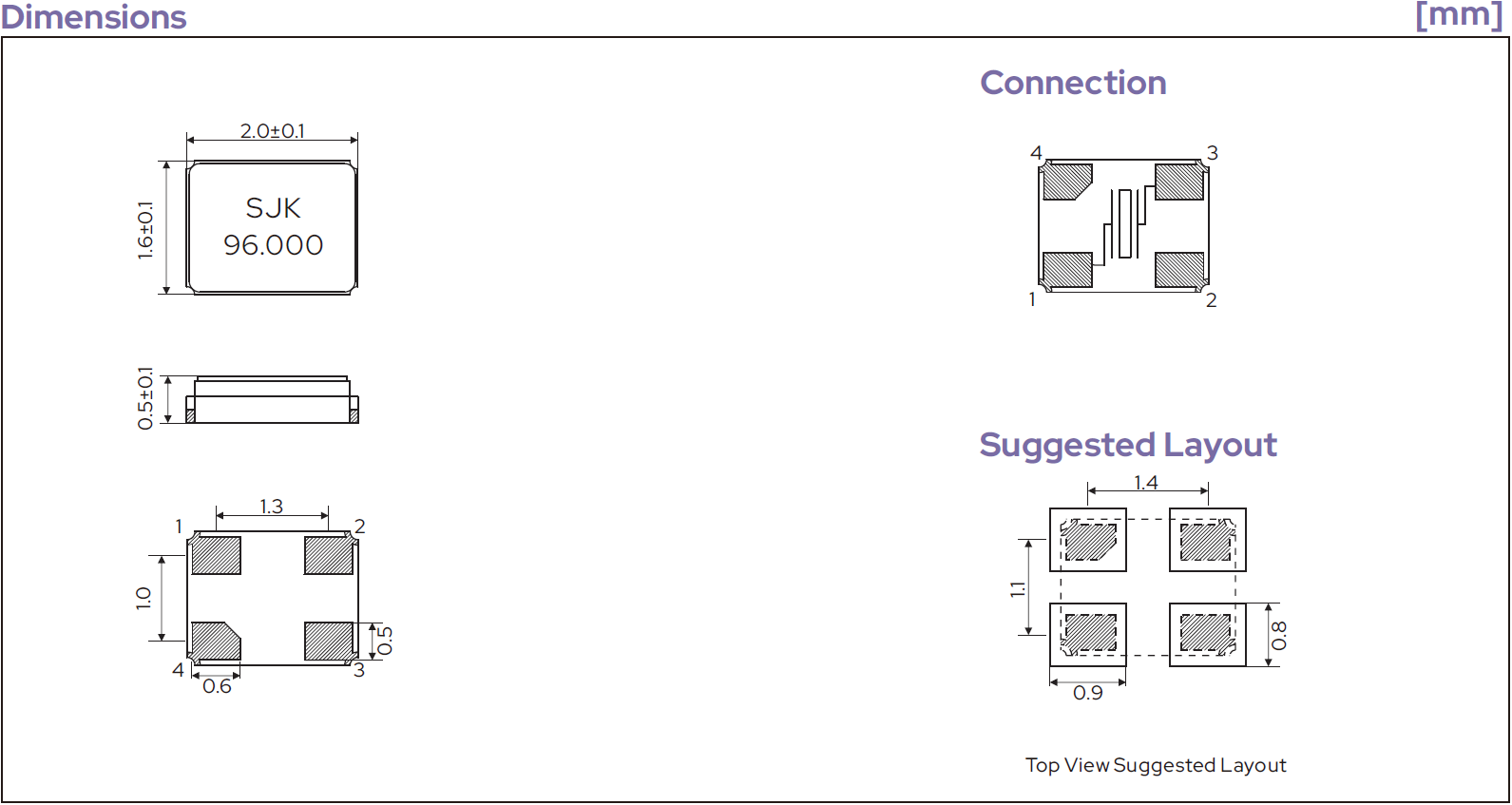

SJK-7F系列SMD2016贴片晶振产品外观尺寸图(单位:mm):

SJK-7F系列SMD2016贴片晶振FAQ/常见问题

Q1. 7F系列 SMD 2016 贴片晶振的主要应用场景有哪些？
回答：SJK的7F系列是一款超小尺寸（2.0×1.6×0.50mm）的高精度无源晶振，特别适用于对空间要求极为苛刻的高频无线通讯设备。它广泛应用于 WiFi 6 模块、5G 通讯终端、蓝牙设备、超薄可穿戴智能设备（智能手表/手环）、TWS耳机、物联网（IoT）传感器、汽车电子及智能家居 等领域。其宽频范围（16MHz~96MHz）能完美适配主流网络芯片的参考时钟需求。
Q2. 这款2016晶振的频率精度和稳定性表现如何？
回答：7F系列贴片晶振具有极高的频率精度和长期稳定性。在常温（25℃）下，其调整频差（Frequency Tolerance）标准可选 ±10ppm、±20ppm，或根据特殊电路需求进行定制；温度频差（Frequency Stability）在常规工作温度（-20℃~+70℃）或工业级宽温（-40℃~+85℃）范围内均能保持优异表现。其年老化率控制在 ±3ppm/年（最大值） 以内，确保设备长期运行不掉线、不丢包。
Q3. 如何为我的芯片匹配7F系列晶振的负载电容（CL）和驱动功率（DL）？
回答：晶振的匹配对于射频和微控制器（MCU）电路至关重要。7F系列贴片晶振的标准负载电容（Load Capacitance）提供 8pF、10pF 等常见规格，并支持特殊阻抗定制。其典型驱动功率（Drive Level）为 100μW，静态电容（Shunt Capacitance）最大为 3pF。在设计电路时，建议根据芯片手册要求的参数进行选型。如果遇到匹配导致的停振或频偏问题，晶科鑫提供专业的匹配测试与技术支持服务。
Q4. 7F系列2016贴片晶振是否支持全自动SMT贴片和回流焊？
回答：是的。7F系列采用标准的 卷轴编带包装（Tape & Reel），完全符合工业自动化生产线的自动安装需求。该晶振采用高品质的金属封装（Seam Sealing），具备卓越的耐热性和环境适应特征，能够完美承受无铅 回流焊（Reflow Soldering） 的高温工艺。同时，产品已通过 RoHS 和 Pb-Free（无铅）绿色环保认证，满足出口欧美的严格环保标准。
Q5. 晶科鑫 7F 系列晶振可以替代市场上哪些同类型的进口品牌型号？
回答：作为国内领先的频率元器件供应商，晶科鑫（SJK）的7F系列（2016尺寸无源晶振）在电气参数、引脚定义（Footprint）和可靠性上，可完美实现对 台湾晶技（TXC）的 8Z 系列、日本精工爱普生（EPSON）的 FA-128 系列、日本京瓷（Kyocera）的 CX2016DB 系列以及 KDS（大真空）的 DSX211G 系列 等国际一线品牌同规格产品的国产化替代。
