1D系列SMD2016差分晶振LVDS输出产品描述：

SJK（晶科鑫）1D系列是一款专为下一代超高速通信架构打造的高频 LVDS 差分晶体振荡器。它将高频基频技术与35fs（Typ.）的极低相位抖动完美融入 2.0×1.6mm 的微型封装中，在提供强劲抗干扰差分信号的同时，大幅精简 PCB 布局空间，是现代高密度算力与通信系统的核心时钟解法。

核心优势与技术亮点

• 35fs 超低抖动，无惧误码率挑战： 拥有 35fs 的 RMS 相位抖动典型值，提供极高纯度的信号品质，确保大容量数据高速传输时的完整性。

• 原生高频，性能更纯净： 基于先进的高频基频（High Fundamental）工艺，最高频率可达 625MHz，无需内部锁相环（PLL）倍频，从源头消除了寄生杂散与噪声放大。

• 2016 超小体积： 仅为 2.0×1.6×0.7的贴片尺寸，完美契合各类紧凑型高速光模块及密集集成电路板。

• 多电压与多温区兼容： 支持 1.8V、2.5V、3.3V 常用工作电压；提供最高 -40~+85℃ 的工业级耐温定制，保障严酷环境下的全天候稳定运行。

核心应用场景

• 数据通信： 100G / 400G / 800G / 1.6T 骨干网络以太网设备。

• 算力硬件： AI 算力服务器、高性能超算中心、网络存储系统（Storage）。

• 光网传输： 高速光模块、光纤传输设备、骨干网交换机与路由器。

1D系列SMD2016差分晶振LVDS输出产品参数：

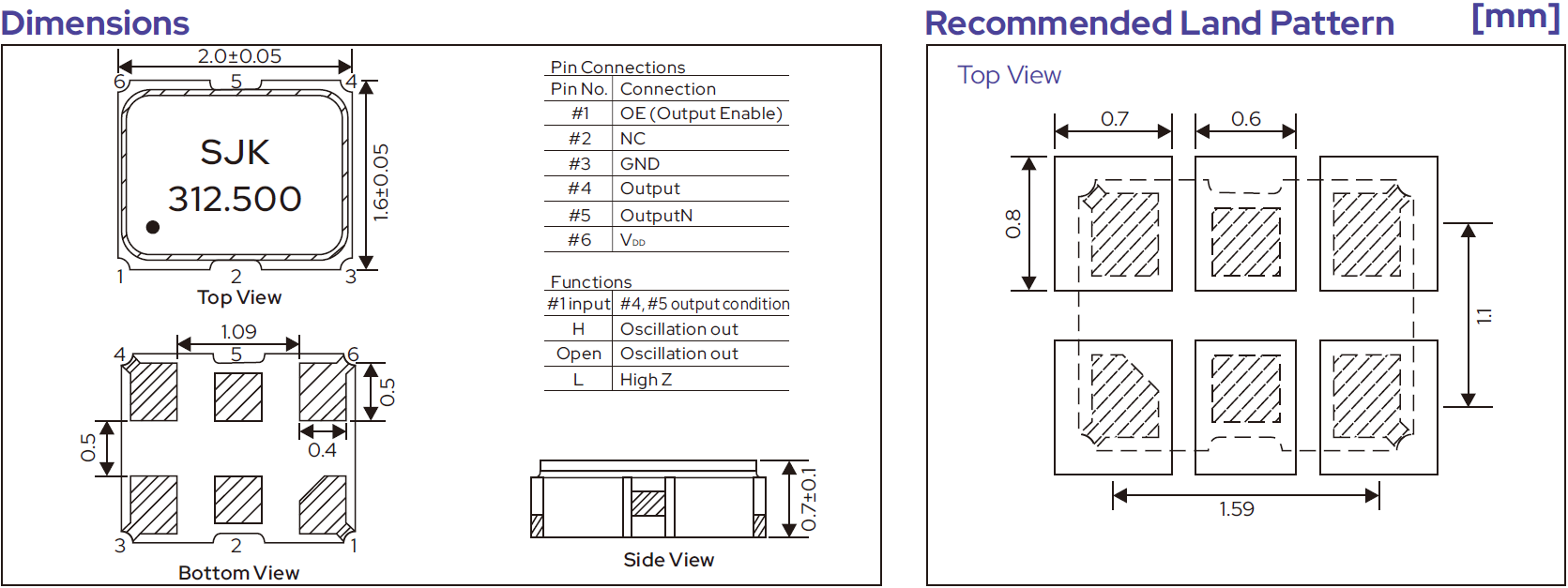

1D系列SMD2016差分晶振LVDS输出产品尺寸：

1D系列SMD2016差分晶振LVDS输出常见问题(FAQ)：

Q1：SJK 1D系列晶振的“35fs超低相噪抖动”对通信系统有什么实际意义？

A： 在 400G/800G 甚至 1.6T 的超高速以太网和光传输系统中，数据传输的容错率极低。时钟源的相位抖动（Jitter）直接影响系统的误码率（BER）。SJK 1D 系列实现的 35fs（RMS 典型值）超低相位抖动，能够提供极高纯度的时钟信号，确保高速信号在长距离或高密度传输中不失真，大幅提升系统的数据吞吐量和稳定性。

Q2：该产品采用的“高频基频（High Fundamental）技术”相比倍频或锁相环（PLL）方案有何优势？

A： 传统的超高频晶振（如 312.5MHz 或 625MHz）常采用低频晶片配合内部 PLL 锁相环或倍频电路来实现，但这会不可避免地引入额外的相位噪声和寄生杂散。SJK 1D 系列采用高频基频技术，直接利用晶片的高阶振动产生高频信号，从源头上保证了信号的纯净度，这也是其能做到 35fs 级别超低抖动的关键所在。

Q3：为什么在 AI 服务器和光模块中优先选用 LVDS 输出类型，而非普通的 CMOS？

A： 普通单端 CMOS 信号在高频下极易产生严重的电磁干扰（EMI），且抗噪能力差。SJK 1D 系列采用的 LVDS（低压差分信号） 是一种低功耗、超高速的差分传输技术。通过两根信号线的电平差来传输数据，不仅大幅降低了功耗（最大电流仅 40mA），还具备极强的抗共模干扰能力，非常适合 AI 算力中心和服务器内部复杂的高密度电磁环境。

Q4：1D系列 SMD2016 的引脚配置（Pin Connections）是怎样的？如何使用使能控制？

A： 该产品为标准的 6 贴片引脚封装，引脚定义如下：

• Pin #1 (OE)： 三态输出使能引脚。当输入高电平（H）或悬空（Open）时，晶振正常输出时钟；当输入低电平（L）时，输出转为高阻抗（High Z）状态，进入省电模式。

• Pin #2 (NC)： 空脚，无需连接。

• Pin #3 (GND)： 接地引脚。

• Pin #4 (Output) & Pin #5 (OutputN)： LVDS 差分信号输出对。

• Pin #6 (V_DD / V)： 电源输入引脚。
