2D|2520 32.768KHz

晶振型号:2D系列SMD2520贴片32.768KHz有源晶振

晶振尺寸:2.5×2.0×0.8mm

输出模式:CMOS

频率范围:32.768KHz

工作电压:1.8V~3.3V

频率精度(总频差):±20ppm, ±25ppm, ±30ppm, ±50ppm

晶振应用:电池管理系统(BMS)、智能穿戴、物联网、智能家居、智能水表/电表/气表、智能门锁、机器人、工业自动化仪表、汽车电子、新能源、小型通信设备等


2D系列SMD2520贴片32.768KHz有源晶振产品特性:


SJK晶科鑫 2D系列是一款紧凑型 SMD2520(2.5×2.0×0.8mm)贴片式 32.768KHz 有源晶体振荡器(SPXO)。该产品创新性地采用 AT-Cut 晶体技术,在保持音叉晶体(X-Cut)微安级(µA)超低功耗的同时,实现了远超传统晶振的高温度稳定性和高精度,是现代智能硬件与低功耗实时时钟(RTC)系统的理想频率源。

核心优势

  • 革命性 AT-Cut 技术: 兼顾低功耗与高性能。在提供最大 200µA 运行功耗(待机低至 3µA)的同时,提供全温度范围内的稳定时钟信号。

  • 高精度低偏差: 提供 ±10ppm、±20ppm 至 ±50ppm 的高精度调整频差,有效降低 RTC 时间累积误差。

  • 宽电压与宽温工作: 支持 1.8V 至 3.3V 灵活电压供电;工作温度支持 -40°C ~ +85°C 工业级宽温标准,无惧严苛环境。

  • CMOS 输出: 兼容主流数字电路,具备三态(OE)控制功能,便于系统低功耗休眠管理。

重点应用领域

  • 汽车电子与新能源: 车载仪表、车联网(T-Box)、电池管理系统(BMS)。

  • 智能物联网(IoT): 智能电表/水表/气表、手持终端、物联网传感器、无人机、机器人。

  • 消费电子与医疗: 智能穿戴设备(手环/手表)、智能家居控制面板、便携式医疗监测仪。



2D系列SMD2520贴片32.768KHz有源晶振产品参数:
Item/Type 2D Series SMD2520 32.768KHz Crystal Oscillator
Output Type CMOS
Frequency Range 32.768KHz
Load Condition 15pF, or specify
Supply Voltage 1.8V~3.3V
Frequency Stability ±10ppm, ±20ppm, ±25ppm, ±30ppm, ±50ppm, or specify
Current Consumption 35μA max.
Stand-by Current
3μA max.
Symmetry
45~55%
0 Level Output Voltage (VOL)
0.1 VDD max.
1 Level Output Voltage (VOH)
0.9 VDD min.
Rise Time / Fall Time
20ns max.
OE Pin 0 Level Input Voltage (VIL)
0.2VDD max.
OE Pin 1 Level Input Voltage (VIH)
0.8VDD min.
Start-up Time
5ms max.
Operating Temperature Range
-20~+70°C, -40~+85°C, or specify
Storage Temperature Range
-55~+125°C
Phase Jitter (12KHz~20MHz)
1ps max.
Package Size (L×W×H) 2.5×2.0×0.8mm

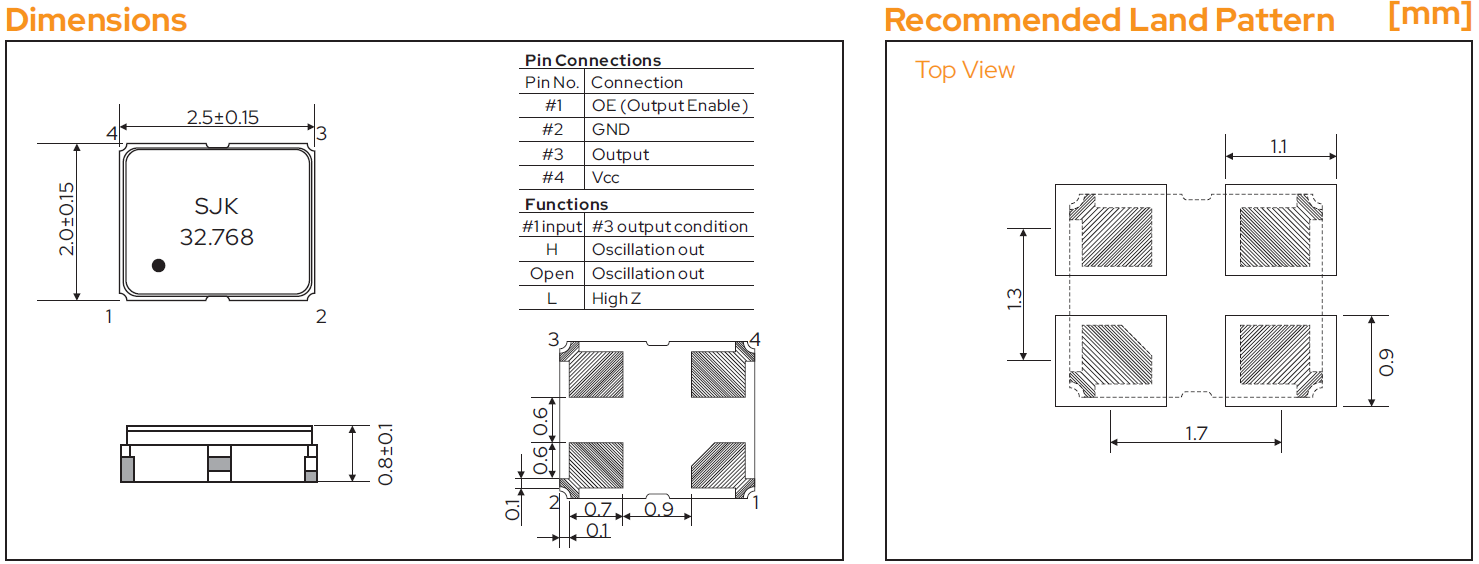

2D系列SMD2520贴片32.768KHz有源晶振尺寸图:

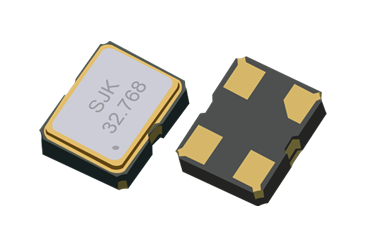

SJK-2D系列SMD2520贴片32.768KHz有源晶振



2D系列SMD2520贴片32.768KHz有源晶振常见问题(FAQ):


Q1:2D系列 SMD2520 32.768KHz 有源晶振采用的 AT-Cut 工艺和传统的 X-Cut 有什么区别?

A: 传统的 32.768KHz 晶振多采用 X-Cut(音叉)工艺,虽然功耗极低,但温度特性曲线呈抛物线,在高温或低温下频率漂移较大。SJK 2D系列采用 AT-Cut(厚度剪切)工艺,其温度特性曲线呈三次曲线,在 -40°C 至 +85°C 的宽温范围内稳定性远超 X-Cut,同时通过电路优化,将电流消耗同样控制在微安(µA)级,实现了高精度与低功耗的完美结合。

Q2:这款 32.768KHz 有源晶振的标准功耗是多少?是否支持低功耗待机?

A: 该产品的最大运行电流仅为 35μA。同时,它具备 OE(Output Enable)引脚控制功能。当系统进入休眠状态并将 OE 引脚置低时,晶振会进入待机模式,此时的待机电流(Stand-by Current)最大仅为 3μA,非常适合电池供电的便携式或物联网设备。

Q3:我们在设计时,这款晶振的外围电路需要加匹配电容吗?

A: 不需要。由于这是 有源晶振(振荡器),其内部已经集成了起振电路、IC和匹配电容。您在 PCB 设计时,只需为其提供稳定的电源(Vcc)并连接接地(GND),输出端(Output)即可直接输出标准的 32.768KHz CMOS 方波信号,极大地简化了射频与数字电路的设计。

Q4:该产品支持哪些工作电压?我们可以申请样品测试吗?

A: 2D系列支持 1.8V、2.5V、3.3V 等主流工作电压(可在 1.8V~3.3V 范围内选择或指定)。晶科鑫(SJK)针对工程研发阶段提供免费样品申请与技术支持服务,您可以通过页面上的“样品申请”按钮或联系客服,提供您的具体参数需求,我们将快速为您安排样品寄送。
