5J系列SMD5032贴片LVPECL输出差分晶振描述：

SJK晶科鑫的 5J系列 是一款高性能、高频的贴片式（SMD）差分有源晶振，采用标准的 5.0×3.2×1.2mm (5032) 微型封装。该系列采用 LVPECL 差分信号输出，专为高带宽、抗干扰要求极高的现代通信与计算架构设计。

凭借其高达 2100MHz 的高频输出能力以及 小于 163 fSec 的超低相位抖动（Phase Jitter），5J系列能够有效降低系统误码率，确保大数据量传输下的信号完整性。

核心特性：

• 高频超低抖动：频率范围 10MHz~2100MHz，相位抖动 < 163fs (12kHz to 20MHz)，满足高速数据链路需求。

• 标准 5032 封装：5.0×3.2mm 贴片尺寸，兼顾 PCB 空间与散热性能。

• 优异的抗噪性能：LVPECL 差分通用信号，自带极强的共模抑制比（CMRR），有效抑制电磁干扰（EMI）。

• 灵活配置：支持 2.5V 或 3.3V 工作电压，提供 ±25ppm 至 ±100ppm 的全温度范围稳定度，支持三态（Tri-state）输出控制。

• 绿色环保：全面通过 RoHS 与 REACH 认证。

典型应用场景：

• 通信基础设施：5G/4G 移动基站、光纤传输网（OTN）、万兆以太网交换机。

• 云端与数据中心：高性能 AI 服务器、企业级存储设备（SAN/NAS）。

• 工业与智能电网：高精度同步时钟系统、骨干网电力配电终端。

5J系列SMD5032贴片LVPECL输出差分晶振技术参数：

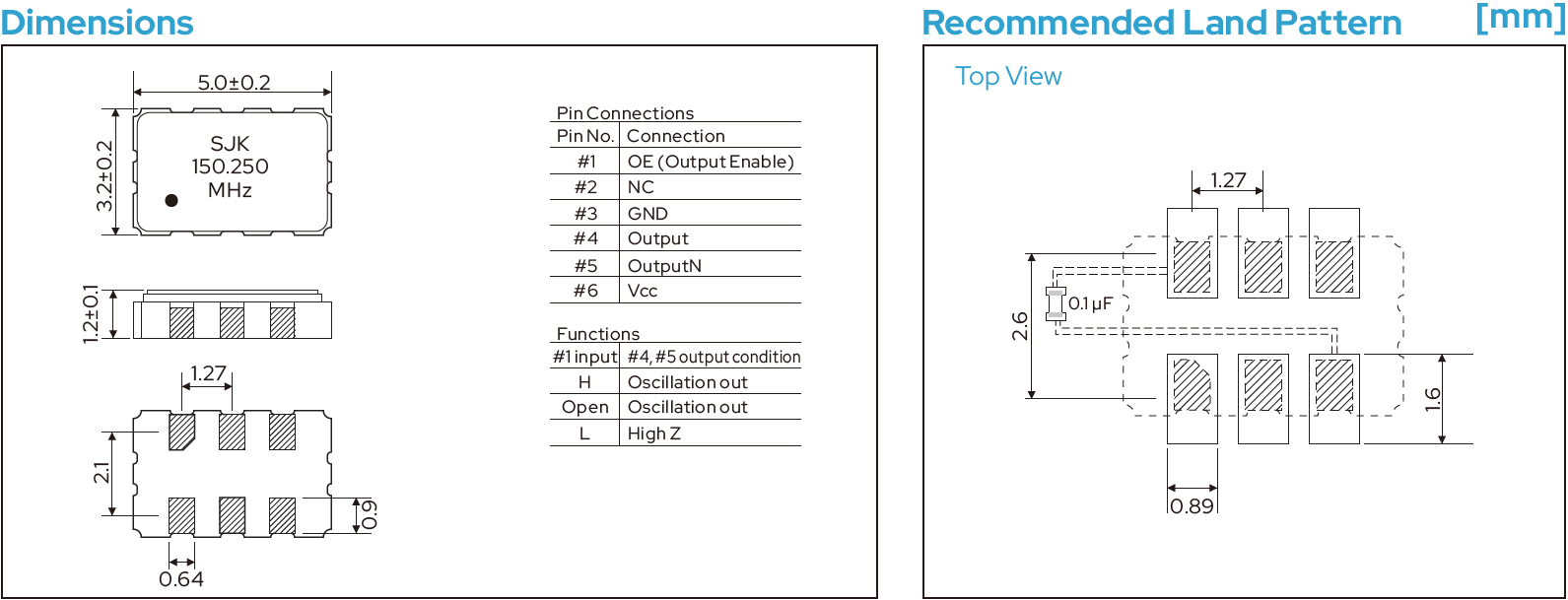

5J系列SMD5032贴片LVPECL输出差分晶振尺寸图：

3J系列SMD3225贴片LVPECL输出差分晶振常见问题(FAQ):

Q1：5J系列 5032 LVPECL 差分晶振的核心优势是什么？

A： 5J系列最大的优势在于高频段扩展能力（最高可达 2100MHz）与极低的相位抖动（< 163fs）。相比传统的单端 CMOS 晶振，LVPECL 差分输出能通过双线信号互补，天然抵消板级共模噪声，非常适合用于光通信和服务器等对电磁干扰（EMI）极度敏感的高速数据传输场景。

Q2：该 5032 差分振荡器能否替代市面上主流品牌的同类产品？

A： 可以。SJK 的 5J系列采用国际通用的标准 5.0×3.2mm 封装及引脚定义（标准 6 垫片/6 Pins Pincount），在电气参数、工作电压（2.5V/3.3V）和输出特性上，能够完美兼容并实现对欧美、日系主流大厂同规格 LVPECL 差分晶振的 Pin-to-Pin 替代，有助于客户优化供应链成本并缩短交期。

Q3：为什么在高速光模块或服务器中优先选择 LVPECL 输出，而不是 LVDS 或 HCSL？

A： 这主要取决于驱动电路的架构和频率要求：

• LVPECL 具有较大的输出电压摆幅（约 800mV），信号驱动能力极强，且在高频段（数百兆赫兹以上）的抖动表现和时钟边缘陡峭度非常优异，是光模块（如 SFP+/QSFP+）和万兆以太网的传统首选。

• 如果系统对功耗极其敏感，可选择我司的 3D/5D系列 (LVDS)；如果是 PCI-E 架构的应用，则推荐选用我司的 3H/5H系列 (HCSL)。

Q4：5J系列支持哪些工作温度范围？工业级应用是否安全？

A： 5J系列提供两种主流的温度等级：商用级（-20℃ 至 +70℃）和 工业级（-40℃ 至 +85℃）。对于基站、智能电网及户外通信设备等严苛的工业级应用，我们在出厂前会进行严格的温度循环与稳定性测试，全温稳定度最高可达 ±25 ppm，完全满足工业级高可靠性要求。

Q5：如何获取 5J系列的具体规格书（Datasheet）或申请样品？

A： 您可以直接点击本页面上方的 “下载” 按钮获取官方最新的 PDF 技术规格书。如需在研发阶段进行板卡测试，请点击 “样品申请” 或直接联系我们的销售工程师，我们将根据您的频点和精度要求，快速为您安排免费测试样品及技术支持。
