7X系列SMD2016温补晶振TCXO/VC-TCXO产品描述：
随着智能硬件与无线通信设备向微型化、超低功耗和高可靠性发展，对时钟源的体积与精度提出了近乎苛刻的要求。晶科鑫（SJK）推出的 7X系列温补晶振，采用行业主流的 SMD 2016（2.0×1.6×0.70mm） 超小封装，在极小的空间内集成了高精度温度补偿网络。
该系列支持 TCXO 与 VC-TCXO 两种配置，在 -40~+85℃ 的工业级宽温范围内，可提供高达 ±0.5ppm 的卓越频率稳定度。凭借超低的相位噪声（-135dBc/Hz@ 1kHz）和低至 1.8V 的工作电压，7X系列是现代无线通信、精准定位以及物联网设备的理想时钟心脏。
极致微型化空间布局：
超小尺寸贴片封装（2.0 ×1.6×0.7 mm），专为智能手机、可穿戴设备等高密度 PCB 高度集成化设计定制，有效释放板载空间。
航天级精密时钟控制：
具备高达 ±0.5\ppm 的超高温度稳定度，在严酷的外部环境温度波动下，依然能确保无线信号不漂移、不断连。
低功耗与快速启动：
支持 1.8V~ 3.3V 全电压运行，最大工作电流仅 2.0 mA。支持 2.0 ms 快速起振，完美契合 IoT 设备的休眠与唤醒机制，大幅延长电池寿命。
卓越的抗干扰与净化信号：
输出波形为削顶正弦波（Clipped Sinewave），自带优秀的谐波抑制能力；配合 -135dBc/Hz 的超低相位噪声，显著降低系统射频干扰（EMI）。
双模可选，弹性设计：
提供标准固定频率温补（TCXO）与压控温补（VC-TCXO，压控范围 ±8ppm~±16ppm）两种模式，全面兼容各种射频芯片与锁相环电路。
5G/4G/无线通信：智能手机、手持通信终端、5G微基站、无线路由模块。
精准定位导航：GPS、北斗定位车载终端、无人机航导系统。
物联网与智慧城市：智能三表（水、电、气表）、无线传感器节点、智能网关。
短距离无线连接：高性能蓝牙、Wi-Fi 6/7 设备、蜂窝无线物联网（NB-IoT）。
7X系列SMD2016温补晶振TCXO/VC-TCXO技术参数：
Item /Type
7X系列SMD2016温补晶振TCXO/VC-TCXO
Output Level
0.8Vp-p (Clipped Sine Wave/DC-coupled)
Output Load
10KΩ//10pF
Frequency Range
10MHz~52MHz
Supply Voltage
1.8V~3.3V
Current Consumption
2.0mA max.
Harmonics
-5dBc max.
Frequency Stability
vs. Tolerance
±2.5ppm max. (After 2 reflows)
vs. Temperature
±0.5ppm~±2.0ppm max.
vs. Supply Voltage
±0.1ppm max. (Vcc±5%)
vs. Load Variation
±0.1ppm max. (Load±10%)
vs. Aging
±1.0ppm max./year
Start-up Time
2.0ms max.
Symmetry
40~60%
VC-TCXO
Frequency Control Range
±7.0ppm~±16.0ppm
Control Voltage Range
0.9V±0.6V@Vcc=1.8V, 1.4V±1V@Vcc>=2.6V, 1.5V±1V@Vcc>=3.0V
Input impedance
1MΩ
Response Slope
Positive
Phase Noise
Offset 100Hz
-115dBc/Hz
Offset 1KHz
-125dBc/Hz
Offset 10Kz
-135dBc/Hz
Offset 100KHz
-148dBc/Hz
Operating Temperature Range
-30~+85°C, -40~+85°C, or specify
Storage Temperature Range
-40~+125°C

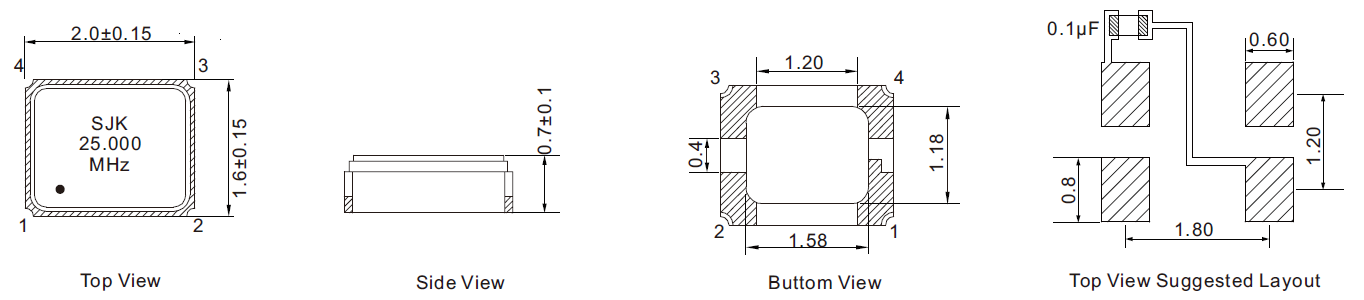

7X系列SMD2016温补晶振TCXO/VC-TCXO尺寸图：
7X系列SMD2016温补晶振TCXO/VC-TCXO常见问题(FAQ)：
Q1：7X系列的 TCXO 和 VC-TCXO 有什么区别？我该如何选择？
A1：
TCXO（温补晶振）： 内部自带温度补偿电路，专门用来抵消外界环境温度变化对频率造成的影响，输出频率非常稳定，适合仅需要固定高精度时钟源的系统。
VC-TCXO（压控温补晶振）： 在 TCXO 的基础上增加了一个“电压控制（VC）”引脚。它不仅能进行温度补偿，还能通过改变外部控制电压，对输出频率进行微调（7X系列的控制范围为 ±8ppm 至 ±16ppm）。如果您的系统需要锁相环（PLL）电路进行频率同步或校准，建议选择 VC-TCXO。
Q2：这款 2016 封装的温补晶振输出波形是什么？对后级电路有什么要求？
A2： 7X系列的标准输出波形为削顶正弦波 (Clipped Sinewave)，其输出幅度最小为 0.8Vp-p。这种波形相比于普通的方波（CMOS），谐波分量更少、EMI（电磁干扰）更低。在电路设计时，建议后级负载匹配为 10KΩ // 10pF。
Q3：7X系列晶振的频率稳定度 ±0.5ppm 是什么概念？
A3： ppm 代表“百万分之一”（Parts Per Million）。±0.5ppm 意味着在 -40℃ 至 +85℃ 的严苛工业级温度范围内，由于温度变化导致的频率偏差最大不会超过主频的百万分之零点五。例如在 26MHz 的基准频率下，频率波动被严格控制在 ±13Hz 以内。这对于 GPS 等需要快速、精准捕捉卫星信号的无线通信系统至关重要。
Q4：该产品是否能支持低功耗设计？
A4： 完全支持。7X系列支持低至 1.8V 的工作电压（兼容 2.8V、3.3V），最大工作电流仅为 2.0mA，起振时间（Start-up time）最快仅需 2.0ms，非常适合对功耗要求极高的智能穿戴、手持终端和电池供电的物联网设备。
Q5：批量采购和样品申请的流程是怎样的？可以定制特殊频点吗？
A5： 晶科鑫（SJK）支持 10MHz~60MHz 范围内的核心频点定制及宽温区定制。您可以通过页面上的“样品申请”或“现货购买”按钮直接提交需求。我们也提供全套的技术支持与 PCB 盲板配单服务，欢迎随时联系我们的销售工程师。
