SJK-7V系列SMD3225无源贴片Glass封装晶振产品描述：
SJK 晶科鑫 7V 系列是一款工业标准 3225 封装（3.2×2.5×0.8 mm）的 4 引脚贴片石英晶体谐振器。该系列采用先进的 Glass（玻璃）热压密封工艺，具备优异的抗电磁干扰（EMI）性能与极佳的耐潮湿、耐热稳定性。频率范围覆盖 8MHz 至 60MHz，可提供高至 ±10ppm 的基盟精度。凭借超高性价比、小体积和高可靠性，7V 系列已成为无线通讯、消费电子及工业控制领域的首选时钟源组件。
【核心优势】
优异的抗 EMI 性能： 玻璃封装材质天然具备良好的电磁屏蔽特性，有效降低系统射频干扰。
高精度与高稳定性： 提供 ±10ppm、±20ppm 等多种调整频差选择， aging（老化率）低。
严苛环境适应力： 标配工作温度 -20℃~+70℃，可定制 -40℃~+85℃ 工业级宽温规格。
绿色环保： 100% 符合 RoHS 标准及无铅（Lead-Free）工艺，支持标准无铅回流焊。
【典型应用】
无线通信： 蓝牙（Bluetooth）、Wi-Fi 模块、ZigBee、智能家居控制板。
消费电子： 智能穿戴、机顶盒、平板电脑、数码影像设备。
物联网/安防： 智能电表、网络摄像头（IPC）、有线/无线路由器、工业网关。
SJK-7V系列SMD3225无源贴片Glass封装晶振规格参数:
| 型号 | 7V (SMD3225贴片Glass晶振) |
| 频率范围 | 8MHz~60MHz |
| 频率公差(@25℃) | ±10ppm,±20ppm或定制 |
| 频率精度(工作温度) |
±10ppm,±20ppm或定制 |
| 工作温度 |
-20℃~+70℃,-40℃~+85℃,或定制 |
| 静态电容 | 3pF最大 |
| 驱动功率 |
10μW典型值(200μW最大) |
| 负载电容 | 8pF,10pF,12pF,或定制 |
| 谐振电阻 | 500Ω最大(8MHz~10MHz) |
| 200Ω最大(10MHz~12MHz) | |
|
80Ω最大(12MHz~30MHz) |
|
|
60Ω最大(30MHz~60MHz) |
|
| 老化率 |
±3ppm/年最大 |
| 存储温度 | -55℃~+125℃ |
| 产品尺寸(L×W×H)(mm) | 3.2×2.5×0.80 |

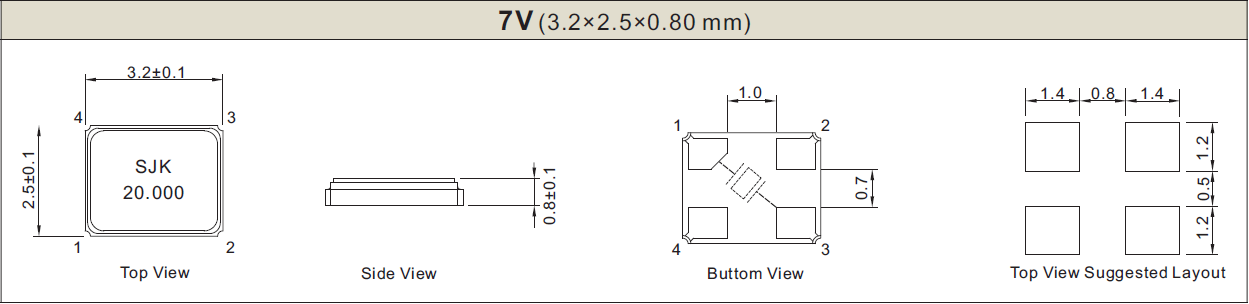

SJK-7V系列SMD3225无源贴片Glass封装晶振外观尺寸图(单位:mm):
SJK-7V系列SMD3225无源贴片Glass封装晶振常见问题(FAQ):
A： 两者最核心的区别在于封装工艺。
7V系列（Glass封装）： 采用玻璃热压密封技术。由于玻璃材质的特性，其防电磁干扰（EMI）性能表现优异，且在高湿度、高热环境下具有极佳的稳定性，性价比非常高。
Seam封装： 采用金属外壳熔接技术。 如果您的项目对成本控制有要求，且需要良好的抗电磁干扰特性，7V系列 Glass 封装是性价比极高的理想选择。
A： 7V系列的频率范围为 8MHz 到 60MHz。其中市场最常用的标准频点包括：12MHz、16MHz、24MHz、25MHz、26MHz、32MHz、40MHz 等。晶科鑫拥有先进的自动化生产线，可根据客户需求定制非标特殊频点以及高精度（如 ±10ppm）的规格。
A： 7V系列的标准负载电容提供 8pF, 10pF, 12pF 等多种选择。
选型建议： 负载电容必须与您主控芯片（IC）推荐的匹配电容相符。如果主控芯片要求 9pF，建议选择晶科鑫定制的 9pF 晶振；如果 CL 不匹配，会导致频率发生偏移（变快或变慢），甚至引发电路不起振。欢迎联系我们的应用工程师（FAE）为您进行电路匹配测试。
A： 7V系列晶振提供多种工作温度区间以满足不同场景：
商业级/消费电子： -20℃ ~ +70℃
工业级/汽车电子（部分）： -40℃ ~ +85℃ 对于汽车周边电子、安防监控、户外物联网设备等严苛环境，建议在采购时明确指定 -40℃ ~ +85℃ 工业级温宽 规格，以确保晶振在极端高低温下频率变化率（温度频差）依然保持在定制范围内。
A： 7V系列采用标准卷轴编带包装，完美支持自动贴片机作业。在回流焊过程中：
建议严格参照晶科鑫提供的无铅回流焊温度曲线，最高峰值温度通常建议不超过 260℃，持续时间不超过 10 秒。
超声波清洗可能会对无源晶振的石英晶片产生共振破坏，如必须使用超声波清洗，请提前与我司技术人员确认功率与频率参数。
