SJK-3N系列SMD3225有源晶振描述:
SJK 3N系列 是一款高性能的工业级/消费级 SMD 3225 贴片石英晶体振荡器(SPXO钟振)。该产品采用标准 3.2×2.5mm 金属封装,频率输出范围极宽(1MHz ~ 220MHz),在低电压工作环境下表现出优异的低相位噪声与超低抖动性能。其具备的三态(Tri-State)控制功能,能够有效优化系统功耗,是现代化高集成度、小型化电子设备的理想频率源选择。
超宽频段覆盖: 支持 1MHz 至 220MHz 任意频点定制,满足从低频控制到高频数据传输的多样化需求。
低功耗与宽电压: 支持 1.8V、2.5V、3.3V 工作电压,最大工作电流仅 15mA,显著延长便携式设备的电池寿命。
高精度与稳定性: 提供 ±25ppm、±50ppm 等多种频率公差等级,在 -40℃ ~ +85℃ 宽温环境下依然保持高可靠性。
全自动贴片工艺: 标准卷轴编带包装(3000pcs/卷),完美适配自动贴片机(SMT)及无铅回流焊焊接需求。
绿色环保标准: 全线产品通过 RoHS 环保认证及 Pb-Free 无铅认证。
智能穿戴与消费电子: 智能手表、TWS蓝牙耳机、手持终端。
无线通信与物联网: Wi-Fi 6 模块、蓝牙设备、ZigBee、IoT 传感器网关。
汽车电子(后装): 车载导航、行车记录仪、车载影音系统。
数码影音: DVC(数码摄像机)、高清无线电通信设备。
SJK-3N系列SMD3225有源晶振技术参数:
| ITEM /TYPE |
3N系列SMD3225有源晶振 |
| Output Type | CMOS |
| Output Load | 15pF, or specify |
| Frequency Range | 1MHz~220MHz |
| Supply Voltage | 1.8V~3.3V, or specify |
|
Frequency Stability (All Condition) |
±20ppm, ±25ppm, ±30ppm, ±50ppm, or specify |
|
Current Consumption |
30mA max. |
|
Stand-by Current |
10μA max. |
|
Symmetry |
45~55% |
|
0 Level Output Voltage (VOL) |
0.1VDD max. |
|
1 Level Output Voltage (VOH) |
0.9VDD min. |
|
Rise Time / Fall Time |
5.0ns max. |
|
OE Pin 0 Level Input Voltage (VIL) |
0.2VDD max. |
|
OE Pin 1 Level Input Voltage (VIH) |
0.8VDD min. |
|
Start-up Time |
5ms max. |
|
Operating Temperature Range |
-20~+70°C, -40~+85°C, or specify |
|
Storage Temperature Range |
-55~+125°C |
|
Phase Jitter (12KHz~20MHz) |
1ps max. |

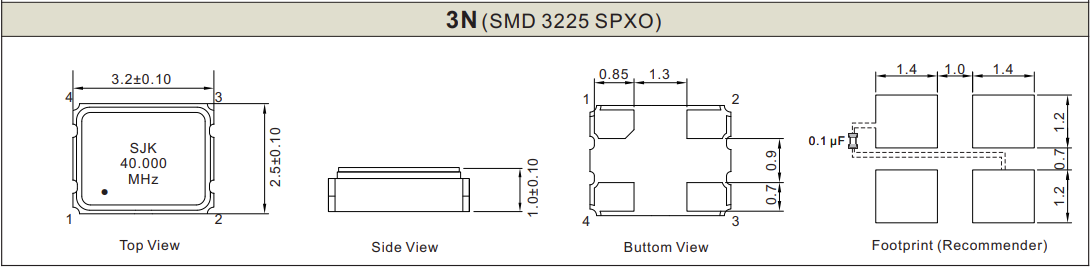

SJK-3N系列SMD3225有源晶振尺寸图:
SJK-3N系列SMD3225有源晶振常见问题(FAQ):
Q1:SJK的3N系列3225有源晶振可以定制特殊的频点吗?调样周期多长?
A: 可以。3N系列支持 1MHz 到 220MHz 之间的任意标准及特殊频点定制(如常用的 24MHz, 25MHz, 26MHz, 50MHz 等)。我们拥有高效的工程样品线,常规频点快至 3-5天 即可提供样品供客户测试。
Q2:这款3225有源晶振的三态(Tri-State)功能有什么作用?引脚如何定义?
A: 三态功能(输出高阻抗状态)主要用于系统节能和在线测试。当 OE(Output Enable)引脚输入低电平时,晶振输出关闭并进入高阻状态,从而降低整机功耗。3N系列采用标准 4 Pin 脚位设计:Pin 1 为 OE(三态控制),Pin 2 为 GND(接地),Pin 3 为 OUT(频率输出),Pin 4 为 VDD(电源)。
Q3:3N系列有源晶振能否支持工业级的工作温度(-40℃ ~ +85℃)?
A: 可以。除了常规的商业级温度(-20℃~+70℃)外,3N系列可定制 -40℃ ~ +85℃ 工业级宽温 规格,确保设备在严酷的户外或工业高热环境下仍能保持稳定振荡,不发生断频或温漂超标。
Q4:有源晶振和无源晶振在电路设计上有什么区别?3N系列需要外接匹配电容吗?
A: 无源晶振需要借助主芯片内部的振荡电路并外接负载电容才能工作;而 3N系列作为有源晶振(SPXO),内部集成了石英晶片与振荡IC。电路设计时,您无需在板上匹配复杂的负载电容,只需为其引脚 4 提供稳定的工作电压(1.8V-3.3V),即可从引脚 3 直接输出稳定的 CMOS 方波信号,极大地简化了射频与数字电路的设计难度。
Q5:晶科鑫的3N系列3225有源晶振可以直接替代市面上哪些主流品牌型号?
A: 3N系列采用国际标准的 3225(3.2×2.5mm)封装与通用引脚排布,可完美 P2P(Pin-to-Pin)兼容替代 行业内主流品牌的相关系列(如 TXC的7W系列、EPSON的SG-310/SG-210系列、KDS的DSV321SV系列等)。在保证电气参数一致的前提下,具有更高的性价比和更短的交期优势。
