型号：A2D系列SMD2520-32.768KHz车规级有源晶振
输出：CMOS
频率范围：32.768KHz
工作电压：1.8V~3.3V
频率精度(总频差)：±25ppm, ±30ppm, ±50ppm, ±100ppm,或定制
工作温度：-40~+85°C, -40~+105°C, -40~+125°C,或定制
认证：AEC-Q100 /ITAF16949 /RoHS /Pb Free

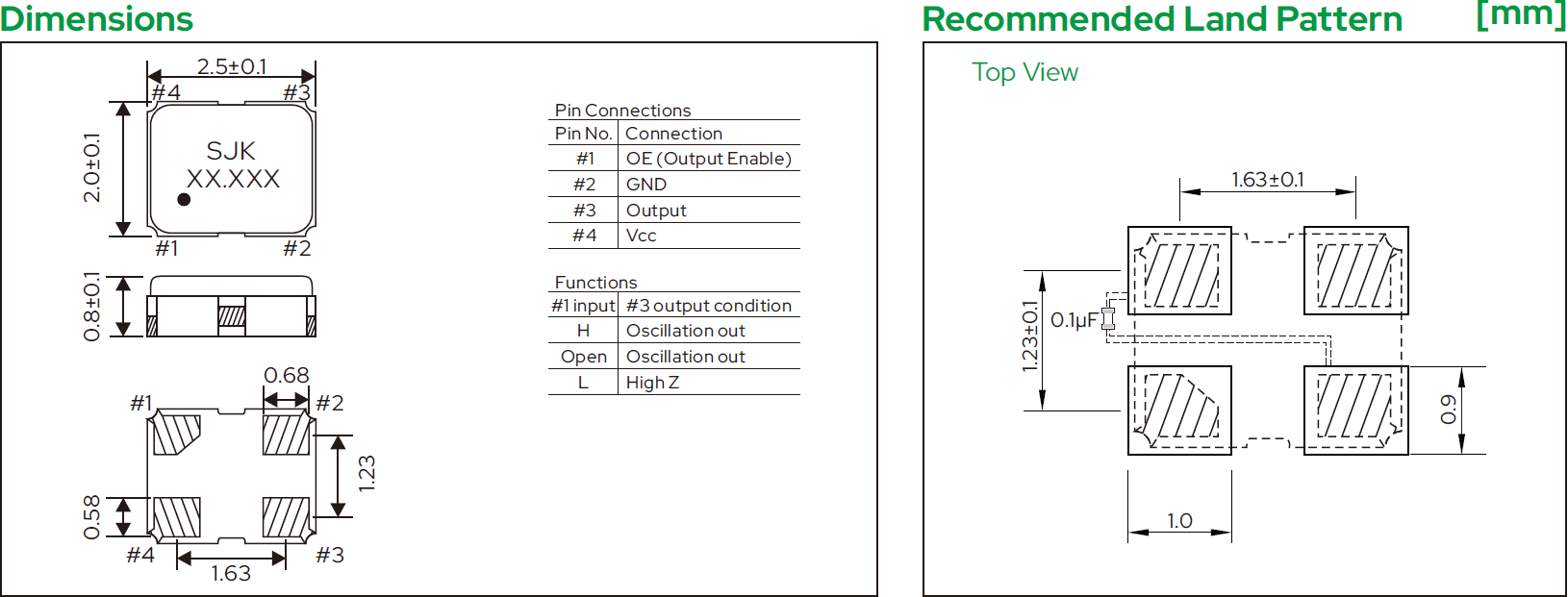

产品尺寸：2.5×2.0×0.8mm
应用：汽车实时时钟 (RTC)、系统低能量/休眠模式时钟、高集成度车载控制器、行车记录仪、微型车载流媒体传感器、毫米波雷达时间同步模块、T-Box、域控制器、车身紧凑型中央网关的系统低功耗模式时钟源、紧凑型智能钥匙系统、车载无线充电控制单元及小型BMS模块等
A2D系列SMD2520-32.768KHz车规级有源晶振产品描述：
可靠封装：采用尺寸为2.5×2.0×0.8mm的陶瓷缝合密封（Seam Sealed）工艺，大幅压缩 PCB 占用面积，极佳地配合新一代紧凑型汽车电子板设计
车规认证：严格符合AEC-Q100汽车电子委员会可靠性标准认证，确保在行车环境下的高防震与高可靠性
输出控制：配备三态功能（3-state function），全面支持硬件层面的电路休眠与系统唤醒
低运行功耗：作为有源器件，其工作电流最大仅0.5mA max，待机电流仅10μA max，极大程度减缓了新能源汽车或传统燃油车处于休眠待机状态下的电瓶静态损耗
宽电压适配：全面兼容1.8~3.3V各类低电压系统供电需求
精密信号：高稳定性（High stability）与低相位抖动（Low phase jitter），提供标准的 CMOS 方波时钟输出，其抗走线干扰能力远优于无源表晶
提供多档工作温区，最高可定制支持-40~+125℃极端环境温度，适应车辆在烈日暴晒或局部高升温环境下的精准计时
存储温度宽至-55~+125℃
应用范围：实时时钟（Real Time Clock）32.768KHz中心频率输出，系统休眠或低能耗模式下的时间保持与定时唤醒管理（Timekeeping / Sleep mode）
严格符合RoHS Compliant标准，采用无铅 (Pb Free) 工艺生产
A2D系列SMD2520-32.768KHz车规级有源晶振产品参数：
| 型号 | A2D系列SMD2520-32.768KHz车规级有源晶振 |
| 输出模式 | CMOS |
| 输出负载 |
15pF, or specify |
| 频率范围 |
32.768KHz |
| 工作电压 |
1.8V~3.3V |
| 频率精度(总频差) |
±25ppm, ±30ppm, ±50ppm, ±100ppm, or specify |
| 工作电流 |
0.5mA max. |
| 待机电流 | 10μA max. |
| 占空比 | 45~55% |
|
0级输出低电平(VOL) |
0.1VDD max. |
|
1级输出高电平(VOH) |
0.9VDD min. |
|
上升/下降时间 |
40ns max. |
|
OE开启0级输入低电平(VIL) |
0.2VDD max. |
|
OE开启1级输入高电平(VIH) |
0.8VDD min. |
|
启动时间 |
10ms max. |
| 工作温度 |
-40~+85°C, -40~+105°C, -40~+125°C, or specify |
| 存储温度 |
-55~+125℃ |
| 相位抖动(12KHz~20MHz) | 1ps max. |
