1N系列SMD2016有源晶振描述：
SJK-1N系列是一款超小体积（2.0×1.6×0.75mm）的金属封装、石英贴片有源晶振（SPXO钟振）。该系列不仅具备工业级的频率稳定度和抗干扰能力，而且在1MHz至220MHz的超宽频率范围内表现出极佳的低相位噪与超低抖动（小于1ps）性能，是现代小体积、高密度PCB设计的理想时钟源选择。
极致微型化： 2016标准贴片封装，为智能穿戴和紧凑型电子设备大幅节省板面空间。
超宽频段定制： 支持1MHz ~ 220MHz任意频点的高频CMOS输出，基频振荡模式更稳定。
灵活的低功耗设计： 兼容1.8V、2.5V、3.3V多种工作电压，最大支持电流仅30mA。
智能三态（Tri-State）功能： 引脚支持高阻抗输出控制（0.1VDD / 0.9VDD），方便进行系统级调试与节能控制。
高可靠性装配： 标准卷轴编带包装（3000pcs/卷），完美适应高速自动化贴片（SMT）及全自动回流焊工艺。
绿色环保： 100%通过RoHS及Pb-Free（无铅）环保认证。
消费电子： 智能手机、TWS蓝牙耳机、智能手表、数码相机模块（DVC）、游戏机设备。
网络通讯： WLAN无线局域网、WiMAX基站、路由器、光模块、USB外设。
智能硬件与汽车电子： 电脑及周边扩展坞、音视频采集卡、数字电视、车载行车记录仪及影音系统。
1N系列SMD2016有源晶振产品参数
| ITEM /TYPE |
1N系列SMD2016有源晶振 |
| Output Type | CMOS |
| Output Load | 15pF, or specify |
| Frequency Range | 1MHz~220MHz |
| Supply Voltage | 1.8V~3.3V, or specify |
|
Frequency Stability (All Condition) |
±20ppm, ±25ppm, ±30ppm, ±50ppm, or specify |
|
Current Consumption |
30mA max. |
|
Stand-by Current |
10μA max. |
|
Symmetry |
45~55% |
|
0 Level Output Voltage (VOL) |
0.1VDD max. |
|
1 Level Output Voltage (VOH) |
0.9VDD min. |
|
Rise Time / Fall Time |
5.0ns max. |
|
OE Pin 0 Level Input Voltage (VIL) |
0.2VDD max. |
|
OE Pin 1 Level Input Voltage (VIH) |
0.8VDD min. |
|
Start-up Time |
5ms max. |
|
Operating Temperature Range |
-20~+70°C, -40~+85°C, or specify |
|
Storage Temperature Range |
-55~+125°C |
|
Phase Jitter (12KHz~20MHz) |
1ps max. |

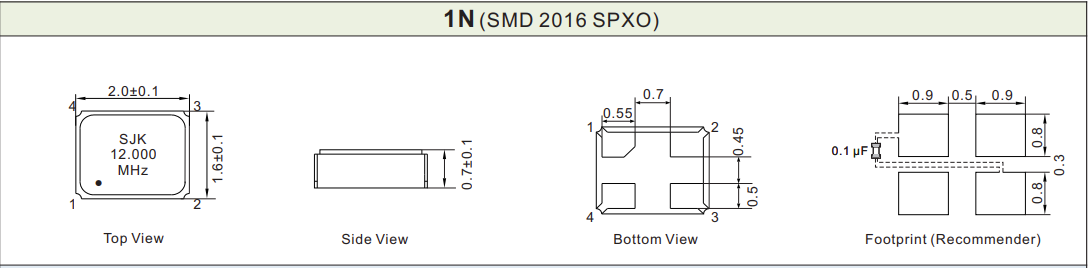

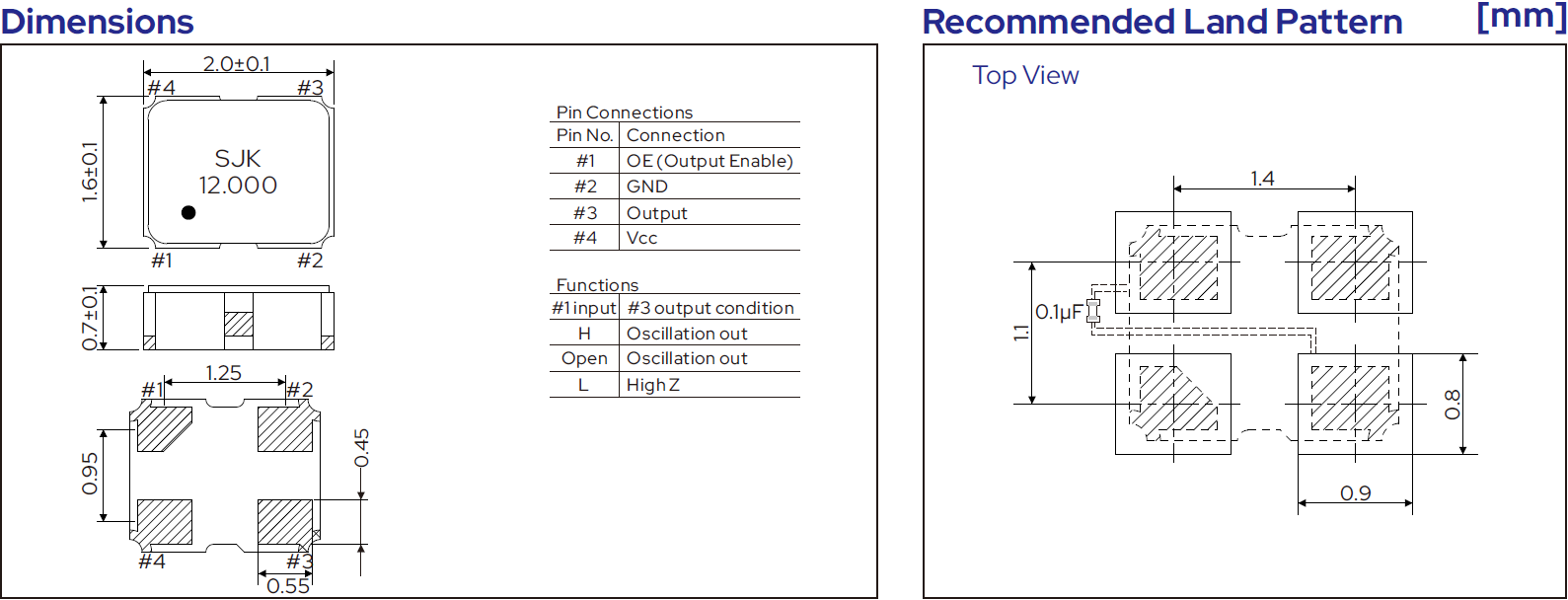

1N系列SMD2016有源晶振产品尺寸
1N系列SMD2016有源晶振常见问题(FAQ):
A: 1N系列支持主流的低电压系统，标准工作电压包括 1.8V、2.5V 和 3.3V。低电压设计有助于降低整个PCB系统的静态功耗与运行发热。
A: 我们的标准产品调整频差为 ±25ppm（在-20℃~+70℃或工业级-40℃~+85℃工作温度范围内）。针对特殊高精度项目，我们还支持特殊频差与宽温环境的个性化参数定制。
A: 三态功能是指晶振的第1脚（OE/INH）可以控制输出端的逻辑状态。当给予特定电平时，晶振输出端会进入高阻抗（Hi-Z）状态，停止时钟信号输出。这在系统进入休眠模式（降低功耗）或者进行多时钟源总线测试时非常实用。
A: 1N系列在12KHz至20MHz的带宽内，相位抖动最大值控制在 1 ps 以内。极低的抖动能有效保障高速通信和音视频信号传输的完整性，减少误码率。
A: 该产品采用标准的编带盘装，标准包装量为 3000 pcs/卷。晶科鑫长期备有各频点的现货库存，支持工程师小批量样品申请，并提供配套的专业技术支持和电路匹配测试服务。
