7W|7050 OSC

1. 小型SMD密封式时钟晶体振荡器单元
2. 高精度特性,覆盖宽广的频率范围
3. 设计用于自动安装和回流焊接
4. 可提供三态功能
5. 电源电压范围:1.8 V ~ 5 V
6. 高稳定性、低抖动、低耗电
7. 主要应用:无线通信、PC和LCDM。
8. 符合RoHS标准/不含铅


规格参数:

型号 7W
输出类型 CMOS
输出负载 15pF,30pF,50pF
振荡模式 基频(Fundamental)/3倍频
供应电压 3.3V(1.8V,2.5V,2.8V,5.0V可用)
频率范围 1MHz~170MHz
频率稳定度 ±25ppm,±50ppm
工作温度 -10℃~+70℃,-40℃~+85℃
存储温度 -55℃~+125℃
电压 Vol(最大) / Voh(最小) 0.1Vdd / 0.9Vdd
上升(Tr) / 下降(Tf) 时间
8ns最大
供应电流
20mA最大
对称性 45~55%,40~60%
启动时间 5ms最大
相位抖动(12KHz~20MHz) 1pS最大
老化率(@25℃) ±3ppm/年 最高

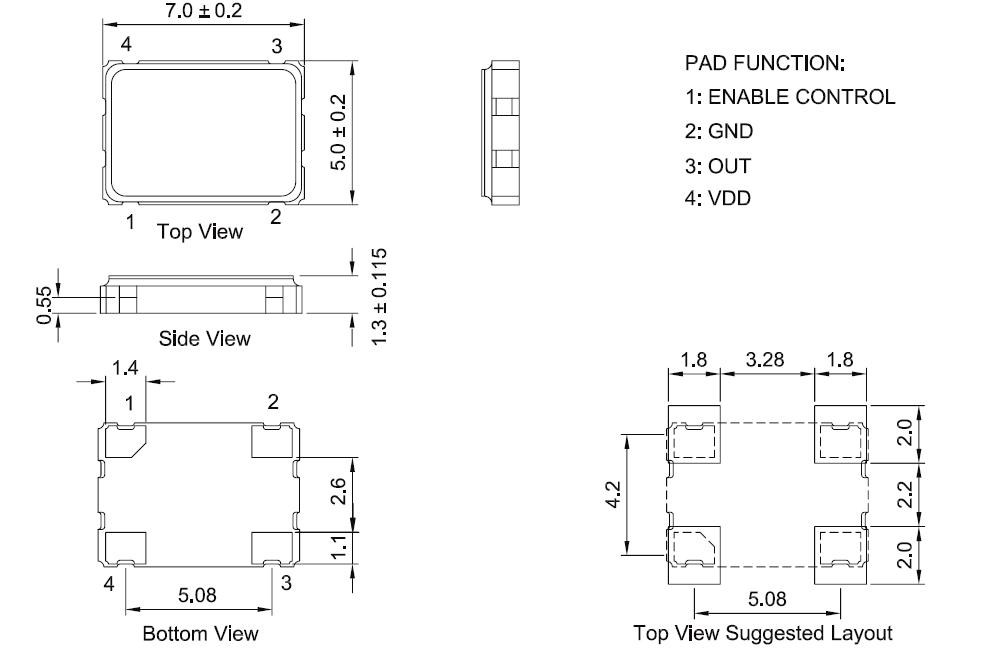

产品尺寸图:

TXC-7W-SMD-7050晶体振荡器尺寸图
