7E系列SMD2520贴片晶振产品描述
SJK晶科鑫7E系列是一款超小型化、高精度的 SMD2520 贴片无源晶振（石英晶体谐振器）。产品采用 2.5×2.0×0.55 mm 4只脚接线金属封装，具备极高的频率稳定度和优良的耐热性能。专为对空间体积、功耗及传输稳定性有严苛要求的现代无线通信、物联网（IoT）及智能硬件量身定制。
核心优势与特点
超小体积与薄型化： 2520微型封装（高仅0.55mm），大幅节省PCB板面空间，是超薄智能设备、可穿戴设备的理想选择。
高精度与高稳定性： 调整频差最低可达 ±10ppm，在极端环境下仍能保持卓越的频率信号稳定，降低数据丢包率。
工业级耐温性能： 标准工作温度覆盖-20℃至+70℃，同时全面支持-40℃至+85℃（甚至+125℃）工业级扩展，适应恶劣的工业通讯和户外车载环境。
优异的抗震与耐热性： 采用接缝激光焊接封装，具有极强的机械抗震性与耐高低温回流焊能力。
绿色环保与自动化支持： 100%符合 RoHS、REACH 及无铅（Pb-Free）环保标准；采用卷轴编带包装，完美匹配高速全自动贴片机（SMT）生产。
主要应用领域
无线通讯： 蓝牙（Bluetooth）、Wi-Fi、ZigBee、UWB、2.4G/5G 射频无线模块。
智能穿戴与消费电子： 智能手表、TWS蓝牙耳机、智能手环、手机及平板外设。
物联网（IoT）： 智能水表/电表、智慧家居控制器、NB-IoT 模块、传感器终端。
工业与车载周边： 工业无线遥控器、车载GPS定位、小型安防监控摄像头等。
7E系列SMD2520贴片晶振规格参数:
| 型号 | 7E系列SMD2520贴片晶振 |
| 频率范围 | 12MHz~96MHz |
| 频率公差(@25℃) | ±10ppm,±20ppm或定制 |
| 频率精度(工作温度) |
±10ppm,±20ppm或定制 |
| 工作温度 |
-20℃~+70℃,-40℃~+85℃,或定制 |
| 静态电容 | 3pF最大 |
| 驱动功率 |
10μW典型值(200μW最大) |
| 负载电容 | 8pF,10pF,或定制 |
| 谐振电阻 | 100Ω最大(12MHz~16MHz) |
| 80Ω最大(16MHz~20MHz) | |
|
60Ω最大(20MHz~30MHz) |
|
|
50Ω最大(30MHz~60MHz) |
|
|
30Ω最大(60MHz~96MHz) |
|
| 老化率 |
±3ppm/年最大 |
| 存储温度 | -55℃~+125℃ |
| 产品尺寸(L×W×H)(mm) | 2.5×2.0×0.55 |

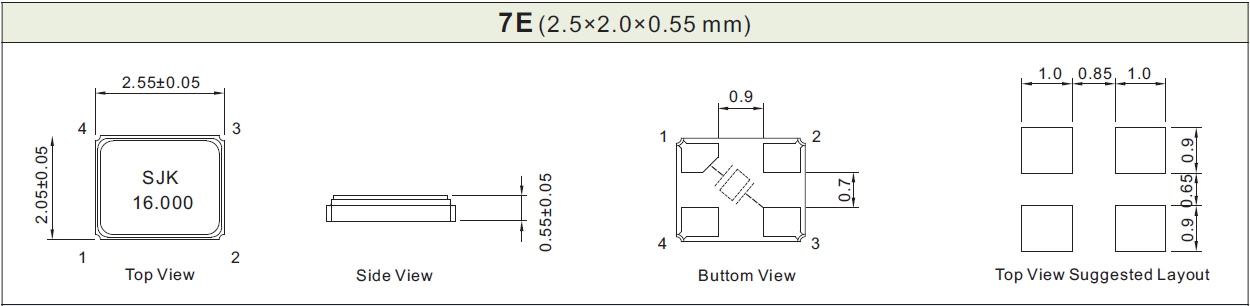

7E系列SMD2520贴片晶振产品外观尺寸图(单位:mm):
Q1：7E系列2520贴片晶振是无源的还是有源的？
A： 7E系列属于无源晶振（石英晶体谐振器）。它需要借助外部微控制器的振荡电路才能起振。如果您需要自带振荡系统的有源晶振（钟振），请参考我们相同尺寸的 2N系列（SMD 2520有源晶振）。
Q2：该款2520晶振的标准频率有哪些？支持定制特殊工作温度吗？
A： 7E系列支持 12MHz 至 96MHz 的宽频率输出，其中 16MHz、24MHz、26MHz、32MHz 等为物联网和蓝牙设备常用频点。工作温度方面，我们除了提供商用级（-20℃~+70℃）外，还全面支持工业级（-40℃~+85℃）及更高要求的定制，以适应恶劣的外界环境。
Q3：如何选择该款晶振的负载电容（CL）？
A： 7E系列的标准负载电容可选 8pF、10pF 或根据您的主控芯片要求进行定制。负载电容的匹配直接影响到晶振的输出频率精度，建议工程师在电路设计时，参考主控芯片的 Datasheet，或联系晶科鑫技术人员进行匹配测试。
Q4：这款2520贴片晶振是否符合环保及自动化生产要求？
A： 是的。7E系列全面通过了 RoHS 和 Pb Free（无铅）绿色环保认证。产品采用卷轴编带包装（Tape & Reel），完美适配工业级全自动贴片机（Pick and Place）的高速安装以及无铅回流焊接工艺。
Q5：可以申请 7E 系列 SMD 2520 晶振的样品进行测试吗？
A： 可以。晶科鑫为广大电子制造企业和研发机构提供快速的免费样品申请服务。您只需点击页面上的“样品申请”按钮或联系在线客服，提供您的频率、负载电容和精度要求，我们的应用工程师会为您安排寄送。
