UM-5插件晶振产品描述：

SJK 晶科鑫 6E系列（UM-5） 是一款专为超薄型、高度受限的电子设备打造的微型插件电阻焊石英晶体谐振器。作为 UM-1 的矮小化版本，UM-5 的封装尺寸为 7.8 × 3.2 × 6.0 mm，在保持极小横向投影面积的同时，将金属壳体高度大幅降低了 25%。

本系列产品支持 4MHz 至 200MHz 的中高频段，借助先进的多阶泛音（Overtone）工艺，使其在紧凑的空间内依然能够爆发高品质因数（Q值）与低谐振阻抗。它是手持无线电通信、微型滤波器、PCMCIA 模块以及各类对板载空间及高度有严苛要求的精密电子系统的首选频率源。

UM-5插件晶振核心优势与特点

• 超低剖面设计（Low Profile）：壳体高度仅为 6.0mm Max，相比传统 UM-1 或 HC-49S 大幅释放纵向空间，完美适配超薄型 PCB 板级堆叠。

• 高频性能卓越：频率范围覆盖 10MHz ~ 200MHz，专攻中高频段，配合 3次/5次/7次泛音技术，高频信号更纯净。

• 高精密与长寿命：标准调整频差可达 ±10ppm，年老化率低至 ±3ppm/year Max，确保设备在长期运行中保持精准的时钟步调。

• 优异的电磁屏蔽：采用全金属电阻焊（Resistance Weld）密封封装，具备极佳的防潮、防尘及抗电磁干扰（EMI）能力。

• 工业级宽温保障：提供标准商用级（-20℃~+70℃）与 -40℃ ~ +85℃ 工业级宽温 解决方案，在恶劣环境下仍能维持高稳定性。

• 绿色无铅工艺：全系列产品 100% 符合 RoHS 指令，满足全球绿色供应链采购标准。

UM-5插件晶振典型应用场景

UM-5 晶振由于其“既窄又矮”的独特空间优势，广泛应用于各类便携式、高密度集成的通信与射频系统中：

1. 便携式与手持通信：手持对讲机（Two-way Radio）、微型无线电接收机、警用/军用便携通信终端。

2. 网络与射频模块：PCMCIA 扩展卡、薄型网卡、微型无线路由器、光模块。

3. 微型滤波器：微型化石英晶体滤波器（MCF）的核心谐振单元，用于实现窄带选频。

4. 智能仪表与车载终端：高度空间受限的智能电表、车载无线通信模块、GPS 导航定位终端。

UM-5插件晶振规格参数：

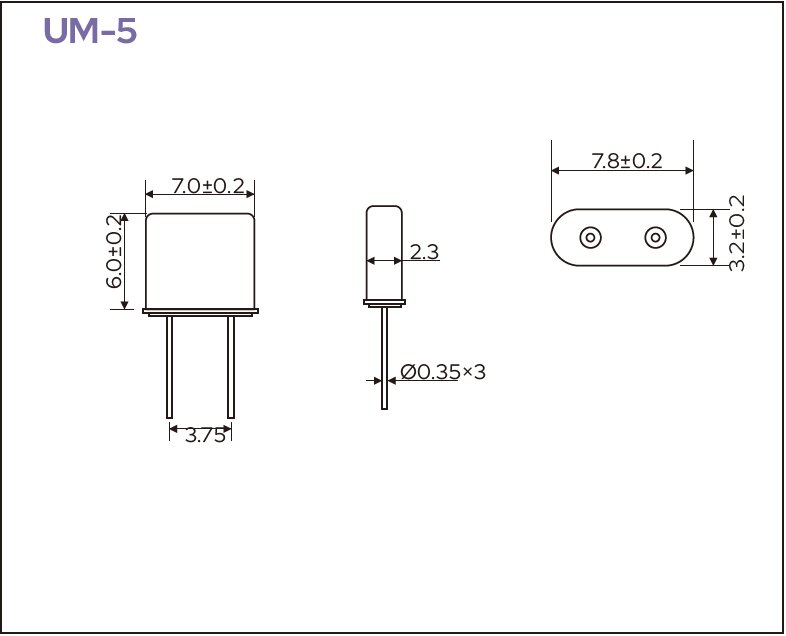

UM-5插件晶振产品尺寸图[单位:mm]：

UM-5插件晶振常见问题(FAQ):

Q1: UM-5晶振与UM-1晶振最大的区别是什么？在选择时有哪些考量？

A: UM-5 与 UM-1 属于同系列电阻焊插件晶振，两者最核心的区别在于高度（Profile）与频率起点：

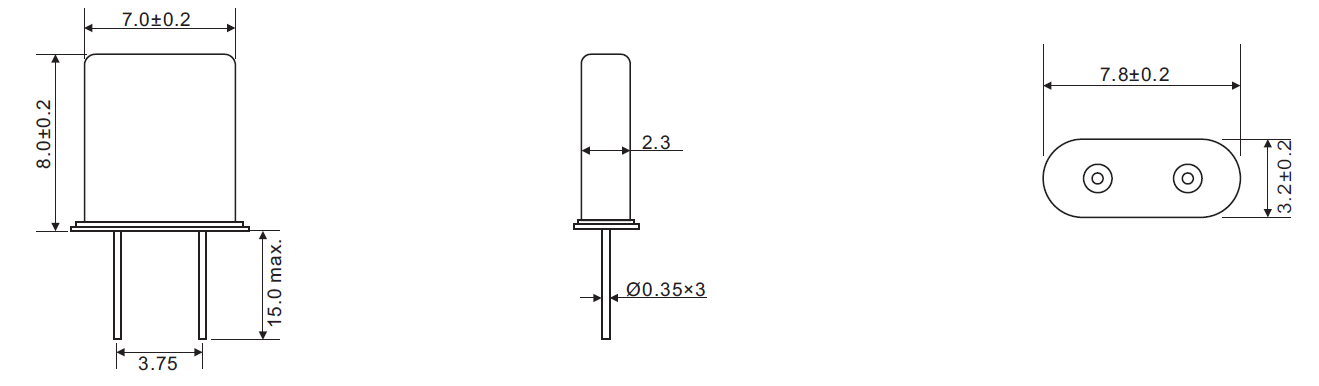

1. 外形高度： UM-1 的壳体高度通常为 8.0mm，而 UM-5 大幅矮小化，高度仅为 6.0mm Max。如果您的电路板有严格的高度限制（如超薄便携设备、多层板堆叠），UM-5 是更好的选择。

2. 频率范围： UM-1 的频率起点较低（可低至 3MHz），而 UM-5 由于内部晶片面积限制，频率通常从 10MHz 起跳，最高均可达 200MHz。

• 选型建议： 10MHz 以上且对高度敏感的设计优先选 UM-5；低频段（3-10MHz）或高度无限制的设计选择 UM-1。

Q2: 为什么UM-5这种微型插件晶振非常适合用于石英晶体滤波器（MCF）？

A: 石英晶体滤波器（Monolithic Crystal Filters, MCF）通常需要多个晶体单元进行精密组合。UM-5 晶振不仅横向占用面积小（7.8×3.2mm），其 6.0mm 的矮小高度 使得多个晶体并排焊接时，整体模块的体积能够得到极大压缩。此外，UM-5 具备极高的品质因数（Q值）和优异的窄带选频特性，在无线电对讲机、中频放大器等通信设备的滤波器设计中，能提供极高的数据选择性和信号纯净度。

Q3: UM-5晶振在高频段（如100MHz以上）工作时，如何避免杂散振荡？

A: 在 100MHz~200MHz 的高频段，UM-5 晶振运行在 5次（5th）或7次（7th）泛音（Overtone） 模式。由于频率较高且封装微型化，电路设计时需要特别注意阻抗匹配。 SJK 在生产时会将 UM-5 高频段的谐振电阻（ESR）严格控制在 80Ω~100Ω 以内。建议工程师在 PCB 布局时，尽量缩短晶振引脚与 IC 之间的走线，并匹配精准的外部负载电容（CL），必要时在电路中加入选频网络（如 LC 滤波器），以抑制基频或低阶泛音等杂散信号的干扰。

Q4: 晶科鑫的UM-5（6D系列）是否能替代传统大体积的HC-49S或HC-49U晶振？

A: 在频率匹配的前提下，完全可以替代，且能显著节省空间。 传统 HC-49S 虽然高度也接近 4.0mm~5.0mm，但其横向长度达 11.5mm，占板面积大；而 HC-49U 的高度更是高达 13.46mm。UM-5（7.8×3.2×6.0mm）在体积和脚距上都更加紧凑。如果您的既有电路面临升级改版、需要缩减 PCB 尺寸，在 10MHz~200MHz 频段内，将大体积晶振更换为 UM-5 是非常成熟的微型化改造方案。

Q5: SJK 晶科鑫如何保证UM-5晶振在恶劣环境（如工业级宽温）下的长期稳定性？

A: SJK 拥有先进的自动化全金属电阻焊（Resistance Weld）封装工艺，能确保 UM-5 内部达到极高的真空度与气密性，其绝缘电阻高达 500MΩ 以上，防潮防尘。针对工业级需求，我们提供 -40℃ ~ +85℃ 的宽温定制，并将年老化率控制在 ±3ppm/year Max。出厂前产品 100% 经过严格的 DLD（驱动电平特性）与高低温全检，确保在户外基站、智能电表或车载终端中长期运行不掉线。
