5B系列SMD5032贴片32.768KHz有源晶振产品特性：
SJK 5B系列是一款经典的通用型表面贴装（SMD）有源晶体振荡器（SPXO），标准工作频率为 32.768kHz。该产品采用 5.0×3.2×1.2mm 封装，输出信号为标准 CMOS 方波。它结合了优异的电气性能与成熟的工业级封装，为各类电子系统提供高可靠性的实时时钟（RTC）基准源。
5B系列有源晶振在全电压范围内工作电流最大仅为 50µA，待机电流低至 3µA max。同时，它拥有极速的启动性能，启动时间缩短至 1ms max，能让设备在从休眠唤醒时瞬间获取精准时钟，非常适合对唤醒响应要求极高的智能终端和便携式电子产品。
标准5032封装： 5.0×3.2mm 尺寸，贴片设计，具有优良的焊接可靠性与抗震动性能。
极速启动 (1ms max)： 相比普通低频有源晶振，其启动时间缩短至 1ms 极大值，显著降低系统唤醒延迟。
宽电压适配： 支持 1.8V ~ 3.3V 的工作电压范围，满足多电压平台的系统设计。
高精度与高稳定性： 提供 ±20ppm、±25ppm、±30ppm、±50ppm 等多种频率稳定性等级。
三态引脚（OE）节能控制： 具备 Output Enable（输出使能）功能，在低电平时输出呈高阻态（High Z），使整体待机功耗降至最低（3µA max）。
绿色环保： 严格符合 RoHS 环保标准且实现无铅化（Pb-Free）。
物联网（IoT）模块及无线传感器终端。
智能穿戴设备、移动电话（Mobile phone）。
运动相机 / 运动DV（Sport video cams）。
实时时钟（RTC）模块、健康监测设备。
| Item/Type | 5B Series SMD5032 32.768KHz Crystal Oscillator |
| Output Type | CMOS |
| Frequency Range | 32.768KHz |
| Load Condition | 15pF, or specify |
| Supply Voltage | 1.8V~3.3V |
| Frequency Stability |
±10ppm, ±20ppm, ±25ppm, ±30ppm, ±50ppm, or specify |
| Current Consumption |
50μA max. |
|
Stand-by Current |
3μA max. |
|
Symmetry |
45~55% |
|
0 Level Output Voltage (VOL) |
0.1 Vcc max. |
|
1 Level Output Voltage (VOH) |
0.9 Vcc min. |
|
Rise Time / Fall Time |
12ns max. |
|
OE Pin 0 Level Input Voltage (VIL) |
0.2Vcc max. |
|
OE Pin 1 Level Input Voltage (VIH) |
0.8Vcc min. |
|
Start-up Time |
1ms max. |
|
Operating Temperature Range |
-20~+70°C, -40~+85°C, or specify |
|
Storage Temperature Range |
-55~+125°C |
|
Phase Jitter (12KHz~20MHz) |
1ps max. |
| Package Size (L×W×H) | 5.0×3.2×1.2mm |

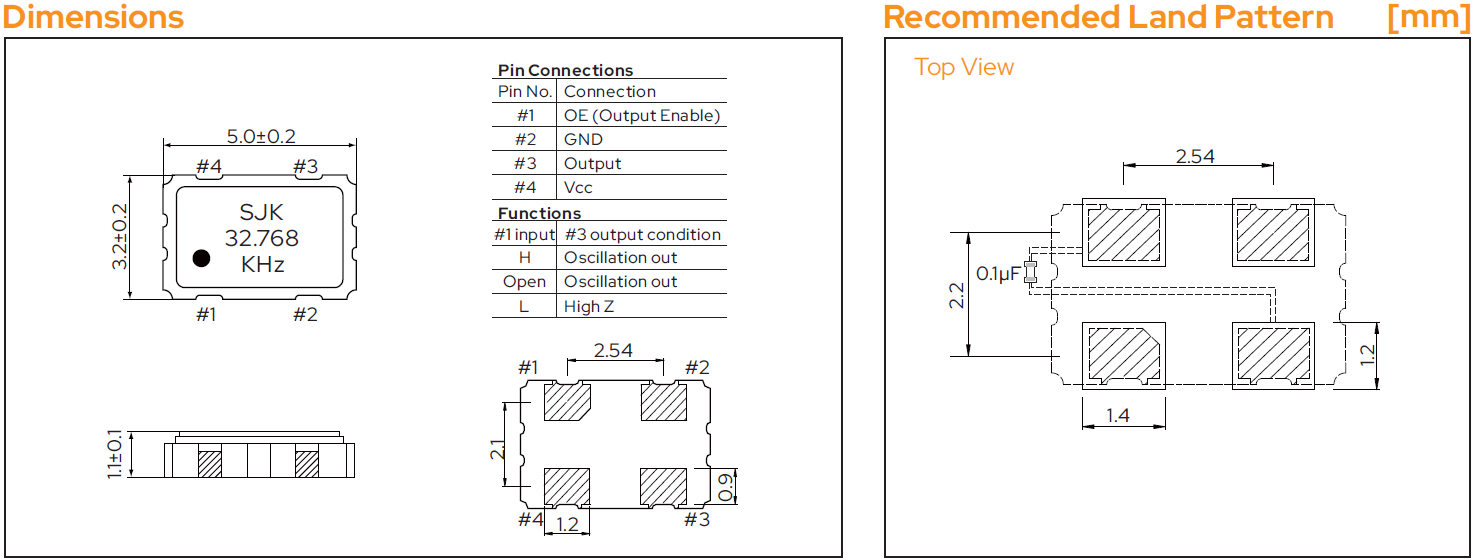

5B系列SMD5032贴片32.768KHz有源晶振尺寸图:
5B系列SMD5032贴片32.768KHz有源晶振常见问题(FAQ):
Q1：SJK 5B系列 5032 32.768kHz 有源晶振的主要性能亮点是什么？
A： 该产品最显著的特点是超快的启动速度（Start-up Time）。普通 32.768kHz 有源晶振的启动时间通常在 5ms 左右，而 5B 系列优化了内部 IC 驱动，将启动时间压缩到了 1ms max。这使得主控芯片在间歇性休眠唤醒模式下，能够以更快的速度捕捉到稳定的时钟信号，减少无效等待功耗。
Q2：该产品的引脚定义是怎样的？PCB 布线有什么注意事项？
A： 5B系列采用行业标准的4引脚贴片设计：
#1 引脚 (OE)： 输出使能控制端。
#2 引脚 (GND)： 接地端。
#3 引脚 (Output)： 32.768kHz 信号输出端。
#4 引脚 (VDD)： 电源输入端（1.8V~3.3V）。
布线注意：为了确保时钟信号的纯净度，建议在 PCB 设计时，在 #4 (VDD与 #2 (GND) 引脚之间紧靠连接一个 0.1µF的去耦电容，以滤除电源高频噪声。
Q3：当设备进入深度休眠时，如何利用这颗晶振来降低系统功耗？
A： 您可以通过主控的GPIO管脚连接到晶振的 #1引脚（OE）。当系统进入深度休眠时，将该引脚电平拉低（L），晶振内部的输出电路会立即进入高阻抗（High Z）待机状态。此时，晶振自身的消耗电流会从正常的 50µA 锐减至 3µA max，能有效延长整机的电池续航时间。
