3J系列SMD3225贴片LVPECL输出差分晶振描述：

晶科鑫（SJK）5D系列是一款采用标准 5032（5.0×3.2mm） 贴片封装的 LVDS 信号输出差分晶体振荡器。该系列产品专为高频、宽带及低抖动应用而设计，支持高达2100MHz（MHz）的频率输出。通过差分信号的通用模式抑制特性，5D系列能够在高频工作下表现出极强的抗电磁干扰（EMI）能力与极低的相位噪声，为高速数据传输系统提供稳定可靠的“心跳”时钟源。

核心优势与特点（Key Features）

• 高性能差分输出： 采用标准的 LVDS（低电压差分信号）输出，具有低功耗、高速度和极佳的抗噪声互扰性能。

• 超低抖动与低相噪： 具备优异的抖动性能（Jitter通常达到皮秒甚至飞秒级），确保高速串行链路（如 PCIe, 10GbE）的数据完整性。

• 小体积工业级封装： 5032 SMD 六脚贴片封装，气密性绝佳，适合高密度 PCB 自动化贴片。

• 优异的电压与温宽适应性： 支持 1.8V、2.5V 或 3.3V 工作电压，可选常规商业级或-40℃ ~ +85℃工业级宽温工作环境。

典型应用场景（Applications）

• 通信基础设施： 5G/4G 无线基站、网络交换机、核心路由器、光传输网络（OTN）。

• 数据中心与计算： AI 算力服务器、高速存储区域网络（SAN）、SAS/SATA、PCI-Express 系统。

• 光通信模块： 10G/40G/100G/400G SFP+、QSFP 等高速光收发模块。

5D系列SMD5032贴片LVDS输出差分晶振技术参数：

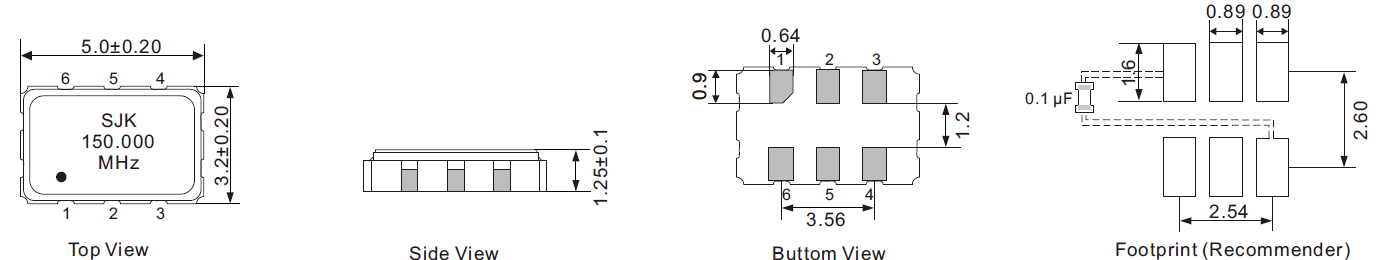

5D系列SMD5032贴片LVDS输出差分晶振尺寸图：

5D系列SMD5032贴片LVDS输出差分晶振常见问题(FAQ):

Q1：在 5032 尺寸下，为什么高速通信电路更倾向于选择 5D系列的 LVDS 差分晶振，而不是普通的 CMOS 单端晶振？

A： 当系统工作频率提高（通常超过 50MHz）且传输距离较长时，普通的 CMOS 单端信号容易受到板级噪声干扰并产生较强的 EMI 辐射。5D系列采用的 LVDS 差分信号 通过两根交替的信号线传输互补信号，其噪声在接收端会被自然抵消（共模抑制）。这使得它在 高频传输、超低系统抖动（Jitter）以及低电磁辐射 方面具有单端晶振无法比拟的绝对优势，是高速数据通信的核心选择。

Q2：5D系列 5032 LVDS 差分晶振的引脚（Pinout）定义是怎样的？一般是 4 脚还是 6 脚？

A： 作为差分晶振，5D系列采用标准的 6引脚（6-pad） 贴片封装。其标准引脚定义通常如下：

• Pin 1: OE (Output Enable，输出使能控制) 或 NC (悬空)

• Pin 2: NC (悬空)

• Pin 3: GND (接地)

• Pin 4: OUT (差分正信号输出，取反/正相)

• Pin 5: OUTN (差分负信号输出，反相)

• Pin 6: VDD (电源供电，2.5V 或 3.3V) (注：具体引脚排布请参考产品 PDF 规格书确认)

Q3：在选用 5D系列 LVDS 差分振荡器时，布线（PCB Layout）端有什么特殊要求？

A： 为了发挥 5D系列超低抖动的优势，PCB 设计时需注意以下几点：

1. 阻抗匹配： LVDS 输出需要进行 100 欧姆的端接差分阻抗匹配（通常在接收端 IC 处并联一个 100Ω 电阻）。

2. 等长走线： 从晶振的 Pin 4 和 Pin 5 引出的差分走线必须严格保持等长、紧挨且平行，尽量减少过孔，以防止产生相位差导致信号失真。

3. 电源滤波： 在晶振的 VDD（Pin 6）与 GND（Pin 3）之间，尽量靠近晶振引脚放置一个 0.1μF 的陶瓷去耦电容，以滤除电源高频噪声。
