6RF系列DIP-14全尺寸压控晶振VCXO产品描述

SJK 6RF系列是一款专为高可靠性工业测控、高稳定电力系统及特殊电子装备设计的全金属直插压控晶体振荡器 (Thru-hole DIP-14 VCXO)。该产品采用经典的 20.4×12.9×6.0mm（Full-size）全金属焊接封装，外壳直接与接地端相连，具备无与伦比的天然电磁屏蔽（EMI）能力和极佳的物理坚固度。其支持 1.25MHz 至 220MHz 的常规工作频率，并输出通用的 CMOS 单端时钟信号。

6RF系列最大的电气亮点在于其完美的全电压兼容性。除了支持现代低功耗的 1.8V 和 3.3V 外，它还全面原生兼容传统的 5.0V 工业标准电压，非常适合电力、变频及航天测控等重载工业环境。其内置高线性度压控变容系统，能够在恶劣的电磁干扰（EMI）环境下提供极为纯净、低相噪的时钟，是智能电网、高压逆变器、航空电子仪表及专业级测试仪器的理想调频时钟源。

核心优势与特点 (Features)

• 全金属焊接封装（DIP-14）： 采用经典的全尺寸直插引脚结构，全金属外壳气密性极佳，不仅耐物理冲击，还能提供 360° 的电磁屏蔽，免受高压/大电流环境的噪声干扰。

• 支持 5V 工业级电压： 原生支持 1.8V、3.3V 以及传统的 5.0V 供电，完美解决老款高可靠性设备或大功率控制板卡的时钟无缝替代与设计需求。

• 超宽频率输出： 覆盖 1.25MHz 至 220MHz 常用频段，单端 CMOS 输出直接驱动下游数字电路，BOM 结构极其简单。

• 微安级休眠功耗： 具备引脚 OE（输出使能）控制，拉低输出后，其静态待机电流（Standby Current）最大仅为 $30\text{ \mu A}$，在直插大功率器件中节能表现突出。

• 平滑精确的线性调频： 压控调节线性度误差最大不超过 10%，配合最小 ±80 ppm 的牵引范围，确保环路锁定平稳、绝不失步。

• 绿色制程： 全面符合 RoHS 环保指令，无铅（Pb-Free）工艺。

典型应用场景 (Applications)

SJK 6RF系列直插全金属压控晶振专为长寿命周期、高物理抗性的核心装备量身打造：

• 智能电网与输配电控制：高压变频器（Inverter）、数字继电保护装置、智能电表集中器

• 航空电子与测控：Avionics 机载显示与控制仪表、车载测试装备、特种电子通信

• 专业测试设备：实验室高精度频率计、示波器主时钟、信号发生器

• 大功率工控系统：数控机床主控板、冶金/石化自动化控制机箱

6RF系列DIP-14全尺寸压控晶振VCXO技术参数：

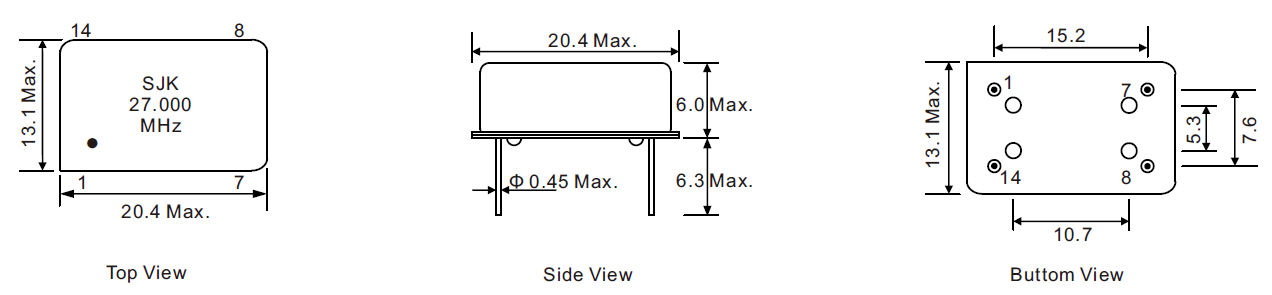

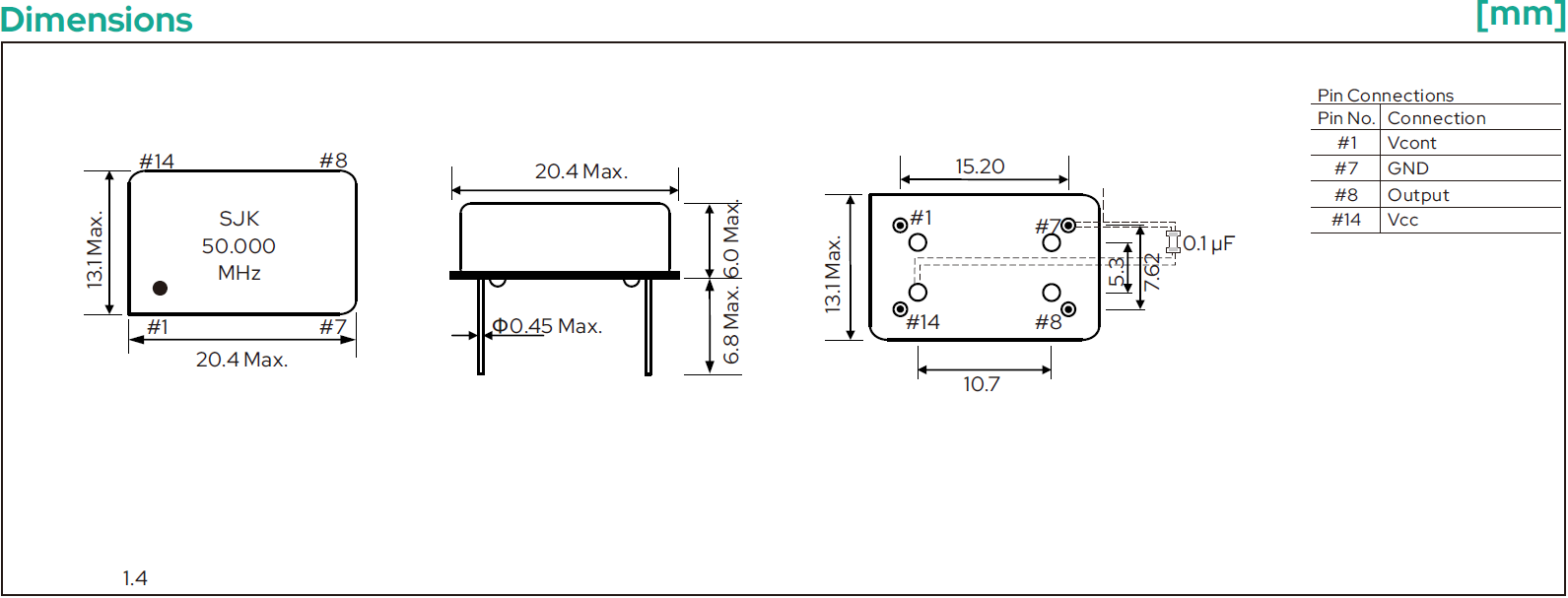

6RF系列DIP-14全尺寸压控晶振VCXO尺寸图：

6RF系列DIP-14全尺寸压控晶振VCXO常见问题(FAQ)：

Q1：现在贴片（SMD）晶振这么普及，6RF系列这种大尺寸的全金属直插 DIP-14 晶振在市场上还有什么不可替代的核心价值？

A1： 6RF系列在以下三个特定细分市场中拥有贴片（SMD）晶振无法比拟的“硬核”优势：

1. 极致的电磁屏蔽（EMI）能力： 6RF 采用全金属焊接外壳，外壳引脚直接连地。在智能电网（如大功率逆变器、变电站控制柜）中，周围充满了高压电弧和强烈的电磁脉冲，普通贴片陶瓷封装很容易受到空间辐射干扰导致时钟抖动变差。而 6RF 的全金属外壳是个完美的法拉第笼，能把外界辐射杂波彻底隔离。

2. 极高的机械焊接强度： 通信机载设备（Avionics）或重型工业机床在运行时伴随着持续、高幅度的震动，SMD 晶振的焊盘容易因长期疲劳而断裂。6RF 采用插针通孔焊接，物理抓板力极强，是抗震抗机械冲击的“不二之选”。

3. 5V 传统工业系统兼容性： 大量服役期长达 10~20 年的工业、电力和航空装备最初都是基于 5.0V 逻辑电压设计的，6RF 原生支持 5V 供电，是此类高寿命周期设备备件维护和升级的黄金型号。

Q2：6RF 系列规格书中标注的供电电压与压控范围（Frequency Control Voltage）是如何对应的？为什么必须要着重核对？

A2： 这是销售在给客户报价或研发在选型时最容易出错的一点。由于 6RF 系列跨越了三个世代的电压，其内部变容二极管的偏置电压范围必须和供电绝对一致：

• 5.0V 供电时： 频率控制电压范围必须选用 2.5V±2.5V（即 0V~5.0V 的全摆幅控制）。

• 3.3V 供电时： 频率控制电压范围必须选用 1.65V±1.35V（即 0.3V~3.0V）。

• 1.8V 供电时： 频率控制电压范围必须选用 0.9V±0.9V（即 0V~1.8V）。

• 技术提醒： 如果客户系统主供电是 5.0V，但控制端（比如 DAC）只能输出最大 3.3V 的模拟电压，那么晶振就永远无法达到最大调频上限，甚至可能由于控制点不对导致开机频率偏离中点。因此，下单或选型时必须向客户确认“主供电电压与控制电压摆幅是否一致”。

Q3：客户反馈在设备上测试 6RF 系列时，发现输出的 CMOS 信号在高频段（如 100MHz 以上）波形塌陷、上升沿变缓，该如何引导客户解决？

A3： 这在 CMOS 单端高频设计中非常常见。直插引脚本身带有较大的寄生电感，且单端信号在远距离传输时对负载电容非常敏感。建议如下：

1. 减小测试或负载电容（Load Condition）： 6RF 的标准设计负载是 15 pF。请让客户检查测试探头的电容或走线上的寄生电容是否过大（远超 15 pF），如果是，应调整探头档位或缩短晶振到主控芯片的走线。

2. 串联阻尼电阻： 在靠近 6RF 晶振输出引脚（Pin 8）的走线上，串联一个 22Ω~47Ω 的碳膜/贴片电阻，可以有效吸收反射，让时钟方波的边沿（Rise/Fall Time≤10ns）重新变得陡峭。

Q4：请问全尺寸全金属的 6RF 系列直插压控晶振，它的引脚（Pin Configuration）是如何定义的？有哪些防错细节？

A4： 6RF 为标准的 14 引脚全尺寸大外壳封装，但在实际电气连接中通常只使用 4 个关键引脚。根据行业标准及 SJK 规范，其经典引脚定义及防错如下：

• Pin 1 (V_CONT)： 压控电压输入端。高灵敏度模拟端，请务必将其走线远离高频干扰源。

• Pin 7 (GND)： 晶振接地引脚。特别注意：6RF 的全金属外壳在内部是直接连接到 Pin 7 的。因此，Pin 7 必须良好连接到 PCB 的主地层，才能发挥金属外壳的 EMI 屏蔽效果。

• Pin 8 (Output)： 单端 CMOS 时钟信号输出端。

• Pin 14 (V_DD)： 电源输入端（支持 1.8V/3.3V/5.0V，需匹配具体后缀编码）。

• (注：其余引脚在外壳下方通常为空脚或缺失，布线时保持对应孔位悬空即可。)

Q5：6RF 压控晶振的 OE 引脚（输出使能功能）在哪里？它的控制逻辑是什么？

A5： 请特别注意，在全尺寸直插 DIP-14 封装中，部分型号的 OE（使能脚）由于封装限制不额外引出（默认为持续高电平输出，依靠 Pin 14 控制断电）；若客户特别定制了带三态（3-state）功能的 6RF 版本，其使能控制通常通过 Pin 1 兼容复用或特定空置引脚引出。

• 逻辑判定： 带有该功能的 6RF 在 OE 引脚输入高电平（或悬空）时正常输出 CMOS 时钟；当输入低电平（≤ 0.3V_DD）时，输出进入高阻抗状态，此时晶振进入极低功耗的待机模式，其 Standby 电流最大仅为 30µA。

Q6：在将 6RF 系列进行波峰焊（Wave Soldering）或手工补焊时，对于这种全金属直插器件有什么温度和防损坏建议？

A6： 虽然 6RF 全金属封装抗物理击打能力强，但其内部是由微米级的石英晶片和半导体变容芯片组成，对引脚传导的瞬时高温依然敏感：

1. 波峰焊建议： 建议预热温度 100~120°C，波峰焊接温度控制在 260°C max.，且焊接接触时间严格限制在 5~10 秒以内。

2. 手工焊接/修板： 使用电烙铁手工焊接引脚时，烙铁头温度不宜超过 350°C，每个引脚的停留时间不超 3 秒。若长时间烫着引脚，高温会顺着插针直接传导进金属内部破坏银层或芯片，导致开机频率严重漂移（Frequency Drift）甚至直接停振。
