5VH系列SMD5032贴片差分HCSL压控晶振VCXO产品描述：

SJK 5VH系列是一款专为高速外设互联及高带宽计算架构设计的高性能 HCSL 差分贴片压控晶体振荡器 (SMD HCSL VCXO)，采用标准的 5.0×3.2×1.2mm 6脚陶瓷封装。该系列产品完美适配 PCI Express (PCIe) 硬件系统时钟规范，支持 15MHz 至 700MHz 的常用高速频段（如 PCIe 标准的 100.000MHz 或音频通信的 122.880MHz），并输出标准的 HCSL 低功耗差分信号。

5VH系列专注于提供纯净的物理时钟边缘，其相位抖动（Phase Jitter）典型值低至 163 fs（飞秒级），可有效抑制因时钟漂移导致的系统传输误码。得益于其支持 1.8V、2.5V、3.3V 全电压覆盖的优异电气特性，以及最快达 0.4 ns 的信号上升/下降时间，该系列产品成为了现代 AI 服务器算力集群、存储区域网络（SAN）、高端 FPGA 主控及高精度时钟锁相环网络中不可或缺的差分时钟源。

核心优势与特点 (Features)

• PCIe 黄金搭档（HCSL 输出）： 采用 HCSL 差分电平，具备极低的输出阻抗与极高的开关速度，是高速 PCIe 链路的理想时钟驱动源。

• 飞秒级低抖动性能： 12KHz~20MHz 范围内，相位抖动典型值达 163 fs，充分保障高速串行总线（SerDes）的数据完整性。

• 低功耗全电压支持： 业内少有的同时兼容 1.8V、2.5V、3.3V 供电方案，完美匹配下一代低功耗数字芯片架构。

• 主流 5032 尺寸： 5.0×3.2×1.2mm 贴片陶瓷封装，在布线密度和结构可靠性之间取得了黄金平衡。

• 更宽的压控调节深度： 频率微调范围达 ±100 ppm 最小，调频线性度误差控制在 10% max.，让锁相环（PLL）锁定更迅速。

• 极速波形边沿： 上升/下降时间最大仅为 0.4 ns，保证了高速数模转换与差分逻辑的边沿精确度。

• 环保标准： 全面符合 RoHS / Pb-Free 无铅规范。

典型应用场景 (Applications)

SJK 5VH系列 HCSL 差分压控晶振专为新一代高速互联、大容量存储与流媒体系统而生：

• 云端与 AI 服务器：PCIe 4.0/5.0/6.0 主控总线、加速计算卡时钟

• 网络存储与光纤：Fibre Channel 交换机、网络附加存储（NAS）

• 核心处理器板卡：高端 FPGA、ASIC、高性能 SoC 时钟同步系统

• 通信基础设施：无线直放站（Repeaters）、Transponders、SONET/ATM 系统

• 专业视讯流媒体：数字电视系统（HDTV）、智能机顶盒（Set-top boxes）

5VH系列SMD5032贴片差分HCSL压控晶振VCXO技术参数：

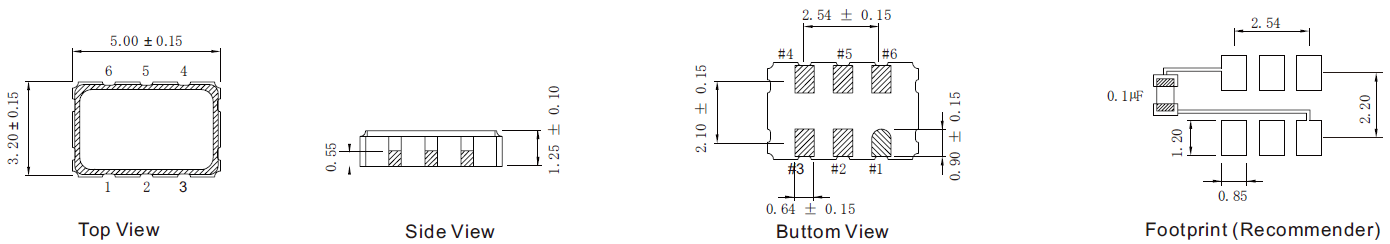

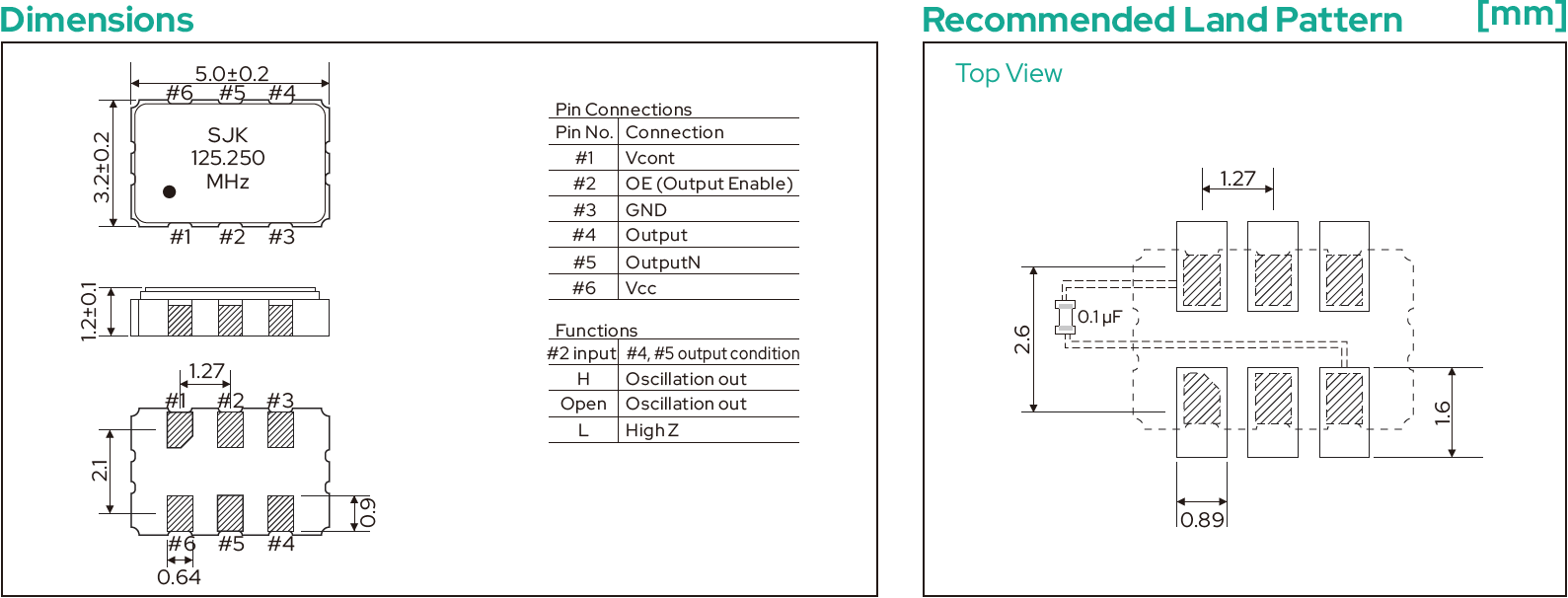

5VH系列SMD5032贴片差分HCSL压控晶振VCXO尺寸图：

5VH系列SMD5032贴片差分HCSL压控晶振VCXO常见问题(FAQ)：

Q1：在 AI 服务器和计算板卡选型中，HCSL 输出（5VH系列）与之前接触的 LVPECL 输出（如 5P/7P 系列）相比，其核心技术优势是什么？

A1：

1. 专为 PCIe 优化： HCSL 属于电流开关逻辑。与 LVPECL 需要外部拉低提供直流偏置不同，HCSL 是一个开放式的源极驱动器，直接输出电流到外接的 50Ω 负载下地。

2. 更低的功耗与高边沿斜率： 相比传统 LVPECL 的持续高电流消耗，HCSL 的静态功耗明显更低，且其具备高达 0.4 ns 的超快上升斜率。由于几乎所有主流的 PCIe 接收芯片（如 Intel/AMD CPU、NVIDIA GPU、各类 PCIe 桥片）内部都内建了 HCSL 接收电路，因此选型 5VH 系列可以无缝对接，实现最优的单板整体功耗与信号完整性。

Q2：5VH 规格书中提到，其 1 Level（高电平）电压范围为 0.66V~1.15V，0 Level（低电平）为 -0.15V~0.15V，是吗？

A2： 这就是标准的 HCSL 差分特性，销售和研发必须清晰理解！

• 规格书中：O Level（低电平输出电压 VOL）标注为 -0.15V min. ~ 0.15V max.。

• 1 Level（高电平输出电压 VOH）标注为 0.66V min.~1.15V max.。

• 实战释疑： 请注意，这里的“O Level / 1 Level”代表的是逻辑状态的切换输入控制条件（或者由于文档制图表格的排版习惯导致差分偏置的绝对电平与逻辑反向切换）。在实际电路测量中，标准的 HCSL 单端摆幅是以 GND（0V）为底，顶部高电平通常在 700 mV (0.7V) 左右。规格书中的正负电压反映的是芯片在不同差分匹配和极端拉电流下的动态允许电平范围。研发测量时只需确认差分交叉点电平在 250 mV~ 550 mV，单端峰值不超 1.15V 即可安全工作。

Q3：5VH 系列在 1.8V、2.5V 和 3.3V 的不同供电下，输入压控范围（Frequency Control Voltage）应该怎么选？如果选错会有什么后果？

A3： 压控电压（V_CONT）范围必须与供电电压（V_DD）严格匹配，5VH 的对应关系如下：

• 1.8V 供电时： 压控中心点为 0.9V，变化范围是 0.9V±0.9V（即 0V~1.8V）。

• 2.5V 供电时： 压控中心点为 1.25V，变化范围是 1.25V±1.0V（即 0.25V~2.25V）。

• 3.3V 供电时： 压控中心点为 1.65V，变化范围是 1.65V±1.35V（即 0.3V~3.0V）。

• 后果提示： 如果客户系统电源是 1.8V，却误输入了 3.3V 的压控信号，会直接烧毁晶振内部的变容二极管；反之，如果 3.3V 的晶振只给予 1.8V 的压控摆幅，则会导致晶振的频率牵引范围（Adjustment Range）达不到 ±100 ppm 最小值的要求，造成锁相环无法锁频。

Q4：查看 5VH 系列的推荐焊盘图（Recommended Land Pattern），有一颗 0.1µF 的电容连接到了 #6 焊盘，这个电容在实际布线中有什么硬性要求？

A4：

1. 该电容是 5VH 晶振的电源去耦滤波电容。

2. 布线绝招： 研发在画板时，这颗 0.1µF 的贴片电容必须死死地贴在 5VH 晶振的 #6 脚（V_DD）旁边，电源线必须先经过这颗电容，然后再接入 #6 脚。绝对不能把电容拉得老远或者放在板卡背面，否则去耦路径过长带来的寄生电感会使去耦效果报废，导致 5VH 飞秒级的低抖动优势被外围电源噪声彻底淹没。

Q5：5VH 系列的压控线性度（Linearity）为 10% max.，这个指标对于研发做高速锁相环（PLL）时钟净化有什么实际意义？

A5： 线性度最大 10% 是一个非常优秀的指标。它意味着当输入的控制电压 V_CONT 从最小值线性提升到最大值时，5VH 输出频率的变化曲线几乎是一条完美的直线（偏差小于 10%）。对于研发工程师而言，高线性度能保证解调或锁相环系统的 K_VCO（压控增益）保持恒定，避免 PLL 电路在不同频段发生环路震荡或锁定超时，大幅缩减系统时钟建立时间（Start-up Time < 10ms）。

Q6：在销售和出货推广中，5VH 差分压控晶振的引脚功能（Pin Connections）如何向客户强调，以防低级低效的烧片事故发生？

A6： 5VH 为标准的 6 脚 VCXO，其功能布局如下：

• #1 脚 (V_CONT)：模拟压控调频端，千万不能接固定的 V_DD 或拉高电流。

• #2 脚 (OE)：三态输出使能脚。拉高或悬空时，#4、#5 正常输出；拉低时输出呈高阻抗（High Z）。

• #3 脚 (GND) ＆ #6 脚 (V_DD)：接地线与电源线。

• #4 脚 (Output) ＆ #5 脚 (OutputN)：HCSL 差分时钟输出双子星。切记这两个脚在布线时必须等长，并且各接一个 50Ω 串联/并联电阻端接到接收端，直接接地或接入大电流会导致输出管脚过流烧毁。
