6S系列SMD7050压控晶振VCXO产品描述：

SJK 6S系列是一款集高稳定性与高性价比于一体的贴片压控晶体振荡器 (SMD CMOS VCXO)，采用行业成熟度高、散热优异的 7.0×5.0×1.4 mm 6脚陶瓷封装。该产品覆盖 1.25MHz 至 250MHz 的常规工作频率范围，采用标准的 CMOS 单端输出。其大尺寸的外形能够提供更宽的焊盘接触面积，非常适合需要长期连续运行且对板级机械抗震、散热有严苛要求的工业与通信系统应用。

6S系列不仅电路设计极其简单（无需差分阻抗匹配），同时在能耗管理上表现出色，其休眠状态下的待机电流（Standby Current）最大仅为 30 µA。它是各类数字中继站、基站控制器、高端网络交换机及工业控制板卡的理想压控时钟源。

核心优势与特点 (Features)

• 经典 7050 陶瓷封装：7.0×5.0×1.4 mm 大尺寸设计，抗机械应力强，PCB散热性能优异，焊接更稳固。

• 主流 CMOS 单端输出： 单端 CMOS 信号类型，直接兼容大多数主流 MCU 和 FPGA 的时钟输入，简化布线，降低 BOM 成本。

• 微安级极低待机功耗： 具备引脚 #2 三态（3-State）使能控制。在拉低禁用输出时，待机电流最大仅30 µA，表现极为突出。

• 全电压电平兼容： 支持 1.8V、2.5V、3.3V 宽电源电压，灵活匹配不同的数字电路系统。

• 平滑精确的频率微调： 压控调节线性度误差最大不超过 10%，控制电压输入与输出频率变化具备极好的线性响应。

• 标准微调能力： 压控中心电平下，其标准的压摆调节范围为最小 ±80 ppm，并可按需提供其他规格定制。

• 全面绿色认证： 满足 RoHS 环保指令，无铅（Pb-Free）绿色制程工艺。

典型应用场景 (Applications)

SJK 6S系列大尺寸单端压控晶振专为追求高物理可靠性与高通用性的设备打造：

• 工业级控制板卡、电力保护装置、高稳定性测量仪器

• 无线通信基站主板、网络中继器系统 (Wireless repeaters)

• 高清电视接收终端 (HDTV)、数字化广电级机顶盒

• 核心网络交换机、光纤通道及 SONET / ATM 接入系统

• 高端 FPGA、高性能数字信号处理器（DSP）时钟同步

6S系列SMD5032压控晶振VCXO技术参数：

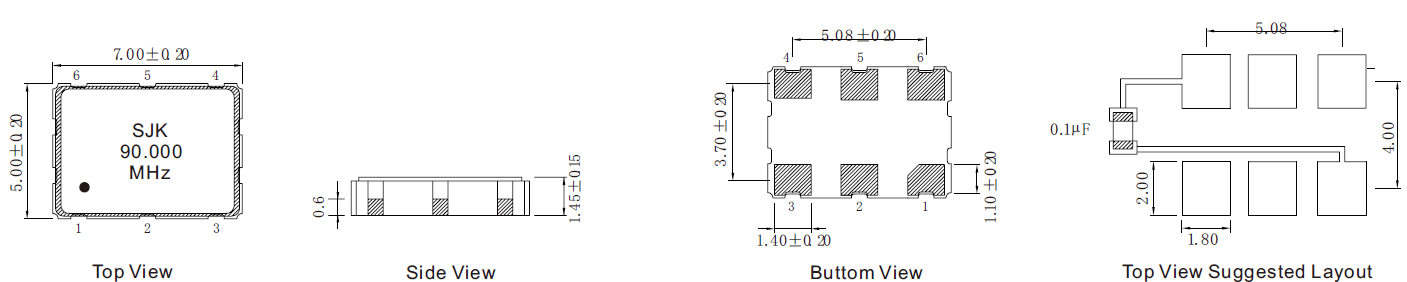

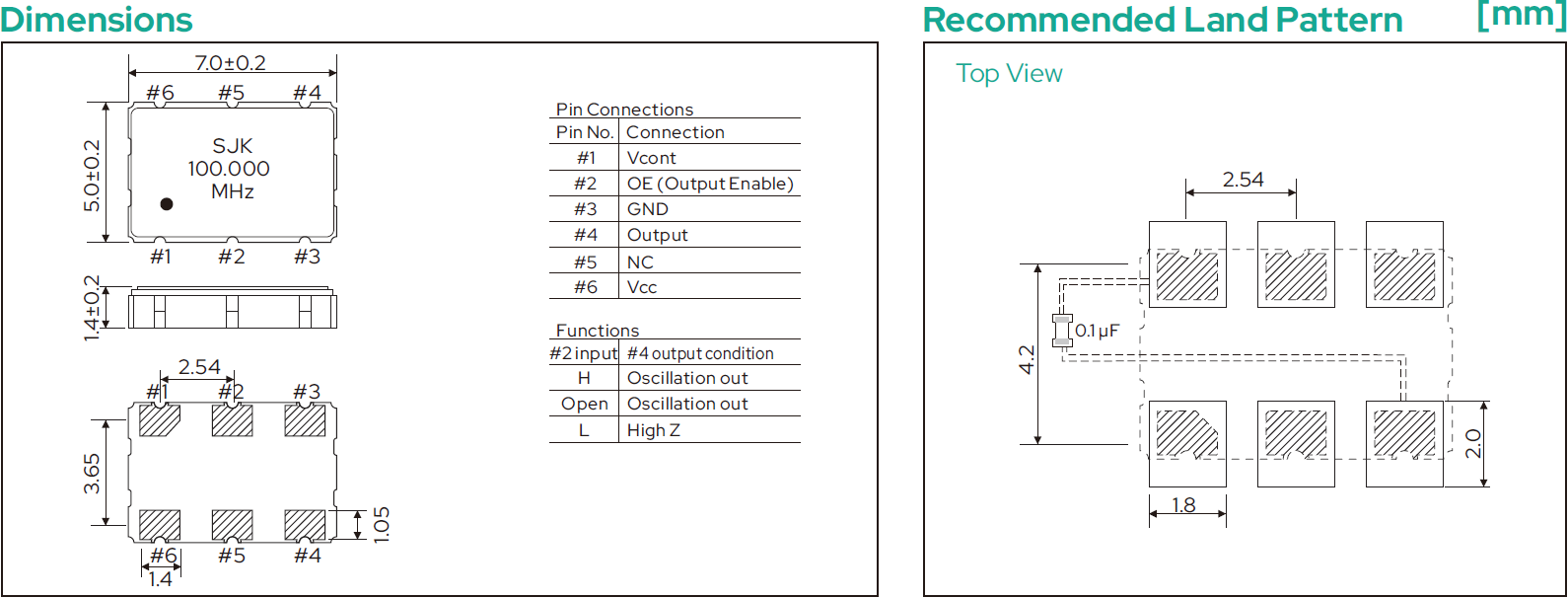

6S系列SMD7050压控晶振VCXO产品尺寸图：

6S系列SMD7050压控晶振VCXO产品常见问题(FAQ)：

Q1：客户的单板空间很紧凑，为什么在有 5032 封装的情况下，还要推荐这款 7050 封装的 6S 系列 VCXO？

A1： 尽管 5032 封装体积更小，但 6S 系列（7050 封装）在以下场景具有不可替代的优势：

1. 更强的物理可靠性： 7.0×5.0mm 的大尺寸焊盘提供了更大的焊接接触面积和抗剪切强度，在受到强剧烈震动、机械冲击的工业级设备（如基站、电力控制柜）中更不容易脱焊。

2. 更优的散热与热稳定性： 大尺寸的陶瓷基板和金属盖板散热效率更高，在设备内部发热严重的密集板卡中，能提供更稳定的热失调表现。

3. 极佳的板卡向下兼容性： 许多老款工业或广电设备的 PCB 在最初设计时就预留了 7050 焊盘，使用 6S 系列可以无缝替代，无需重新改板。

Q2：在给客户推荐时，6S 系列 VCXO 的“低待机功耗”有什么核心话术支持？

A2： 这款产品的待机功耗表现非常抢眼。当系统通过 OE（输出使能）引脚将晶振关闭进入三态（High Z）时，6S 系列的静态待机电流（Standby Current）最大只有 30 µA。这对于一些需要间歇性工作、对待机功耗有严苛要求的远程无线中继设备、电池供电监测终端或绿色节能网络设备来说，是一个非常强劲的卖点。

Q3：客户的系统支持 1.8V、2.5V 和 3.3V 不同的电压，6S 系列在电压选择上有什么规律或限制？

A3： 6S 系列为了在全频段（1.25MHz ~ 250MHz）保持最佳的 CMOS 单端输出性能，针对不同的频率范围进行了供电电压的优化组合，销售或选型时可参考以下规律：

• 1.25MHz ~ 50MHz（低中频段）： 支持标准的 1.8V或 3.3V，能完美适应各种低功耗系统。

• 10MHz ~ 250MHz（高频段）： 为了保证高频单端信号的完整性和边缘陡峭度，该频段仅支持 2.5V 或 3.3V 供电。

Q4：为什么 6S 系列的控制电压范围（Frequency Control Voltage）在规格书上有好几种？选型时该怎么看？

A4： 这是为了匹配客户系统中不同的锁相环（PLL）或数模转换器（DAC）的输出电压范围。控制电压的范围通常与主供电电压（V_DD）挂钩，规格书提供了以下标准配置：

• 当 V_DD = 1.8V 时，控制电压通常为 0.9V±0.9V (0~1.8V)。

• 当 V_DD= 2.5V 时，控制电压通常为 1.25V±1.0V (0~2.25V)。

• 当 V_DD= 3.3V 时，控制电压通常为 1.65V±1.35V (0.3~3.0V)。 选型时，只需确认客户控制端（如 DAC）输出的模拟电压范围是多少，即可精准推荐对应的编码。

Q5：客户在调试单端 CMOS 压控晶振时，反馈高频段有反射或者过冲（Overshoot）现象，应该怎么建议客户解决？

A5： 单端 CMOS 信号在高频段（如 100MHz 以上）因为信号走线较长，容易产生传输线效应导致过冲或振铃。建议如下：

1. 布线靠近原则： 晶振的 #4 脚（Output）应尽可能靠近接收端芯片（如 FPGA/MCU）的时钟引脚，尽量减少走线长度。

2. 串联匹配电阻： 可以在靠近晶振 #4 脚的输出走线上，串联一个 22Ω~33Ω 的阻尼电阻，用于吸收信号反射。

3. 检查负载电容： 6S 系列的标准测试负载为 15 pF，确保客户板子上的走线寄生电容和芯片输入电容之和不要远超这个值，否则会影响信号的上升/下降沿时间（Rise/Fall Time）。

Q6：在布线时，6S 系列压控晶振的引脚周围有什么特殊的注意事项吗？

A6： 硬件工程师在画 PCB 时，请注意以下三点：

1. #5 脚悬空（NC）： 6S 系列作为单端 CMOS 输出，其 #5 脚是内部不连接的空脚（NC），布线时保持悬空即可，绝不能误连到地或信号线。

2. 压控源干净： #1 脚（V_CONT）是高灵敏度的模拟电压控制端，其引脚走线应尽量粗，并且远离高速数字信号线（如 DDR 走线、时钟线），防止噪声串扰导致时钟抖动变大。

3. 加旁路电容： 强烈建议在靠近晶振的 #6 脚（V_DD）与 #3 脚（GND）之间，并联一个 0.1µF 的陶瓷去耦电容，以滤除电源高频噪声。
