7VH系列SMD7050贴片差分HCSL压控晶振VCXO产品描述：

SJK 7VH系列是一款专为高算力服务器、工业级网络基建及高速硬件互联量身打造的大尺寸差分贴片压控晶体振荡器 (SMD HCSL VCXO)，采用行业标准且散热性能优异的 7.0×5.0×1.4mm 6脚陶瓷封装。该系列产品完美契合 PCI Express (PCIe) 互联总线对时钟电平的严苛要求，在 15MHz 至 700MHz 的频率范围内提供稳定的高速 HCSL 差分信号输出（如标准的 100.000MHz 或网络通信的 150.000MHz）。

依托 7050 封装带来的优异物理热耗散能力和更强机械抗震性，7VH系列在大型单板长时间满载运转时，依然能提供低至 163 fs 典型值的飞秒级超低相位抖动。其支持 1.8V、2.5V、3.3V 全电压供电，且具备最大 0.4 ns 的极速波形上升/下降时间。该系列产品已广泛应用于 AI 计算集群服务器、企业级存储区域网络（SAN）、通信骨干网转码器（Transponders）以及大型 FPGA 时钟净化电路中。

核心优势与特点 (Features)

• PCIe 规范定制（HCSL 输出）： 原生 HCSL 差分驱动结构，无需外部复杂的拉低偏置网络，完美匹配现代 CPU、GPU 和核心外设芯片组的 PCIe 时钟输入。

• 高可靠 7050 陶瓷封装： 7.0×5.0×1.4mm 的大尺寸设计，提供更好的散热路径与更大的物理焊盘接触面积，能够有效抵抗大尺寸板卡焊接时的温漂与应力形变。

• 飞秒级低噪声表现： 相位抖动典型值达 163 fs (12KHz~20MHz)，全面保障高速串行总线的数据完整性并降低误码率。

• 低功耗全电压覆盖： 同时支持 1.8V、2.5V、3.3V 三种主流逻辑电压供电，为下一代低电压、低功耗数字单板提供完美的向下兼容性。

• 宽牵引与高线性压控： 提供最小 ±100 ppm 的调频压控范围，且压控线性度误差最大仅为 10%，极大简化了锁相环（PLL）系统的调频增益计算。

• 极速瞬态响应： 信号波形上升/下降时间最快仅需 0.4 ns，启动时间控制在 10 ms max. 以内。

• 绿色制程标准： 全面符合 RoHS 规范，100% 无铅（Pb-Free）工艺。

典型应用场景 (Applications)

SJK 7VH系列大尺寸 HCSL 差分压控晶振专为高功率密度、长寿命周期的核心计算与通信设备设计：

• 高性能计算与算力机房：AI 计算服务器主板、PCIe 扩展和桥接卡

• 大型数据存储网络：网络附加存储（NAS）、存储交换机、高带宽光纤通道

• 核心处理器板卡：高端 FPGA、高性能微处理器、ASIC 芯片时钟同步

• 无线与有线基建：移动基站、大功率无线中继器（Repeaters）、SONET/ATM 骨干接入系统

• 广电数字媒体：专业级数字电视发射机（HDTV）、智能机顶盒基带同步电路

7VH系列SMD7050贴片差分HCSL压控晶振VCXO技术参数：

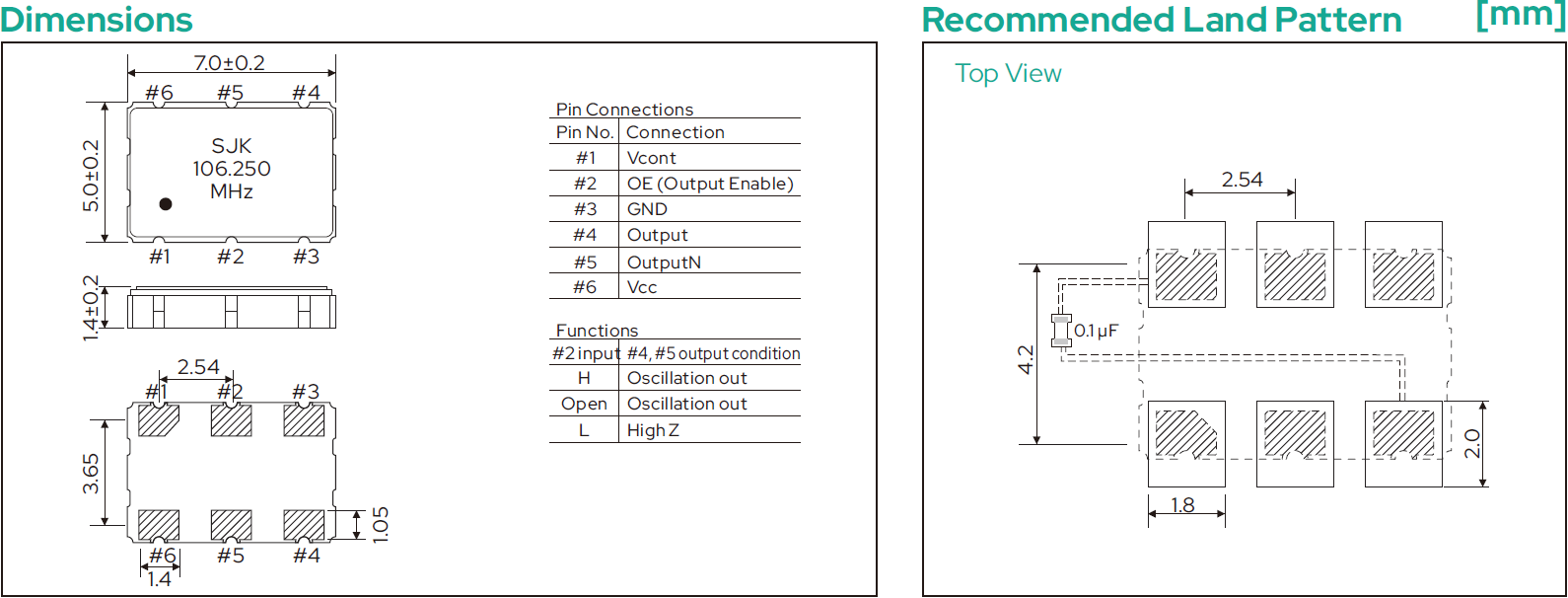

7VH系列SMD7050贴片差分HCSL压控晶振VCXO尺寸图：

7VH系列SMD7050贴片差分HCSL压控晶振VCXO常见问题(FAQ)：

Q1：7VH系列（7050封装）与 5VH系列（5032封装）在电性能指标上几乎完全一样，在服务器和 PCIe 系统设计中，研发应该如何取舍这两者？

A1： 这主要取决于单板的物理密度、发热功率以及机械可靠性：

1. 优先选 7VH 系列（7050封装）的场景： 在大型 AI 服务器主板、机架式交换机中，板卡通常是多层大板（如 12 层以上），且周边有 CPU 和大功率 GPU 加速卡。这些高热器件会导致 PCB 产生微小的热应力形变。7VH 的大焊盘具备极强的抗剪切力，且大尺寸的外壳散热面积比 5032 强得多，能保证在机柜高温连续工作下的长期频率老化寿命。

2. 优先选 5VH 系列（5032封装）的场景： 在紧凑型的 PCIe 半高扩展卡、小尺寸加速模块或光模块转接板上，空间极为寸土寸金，此时必须主推更节省空间的 5032 封装。

Q2：规格书中写到 7VH 在高电平时的输出电压（V_OH）是 0.66V~1.15V，这与传统高电平是正电压的常识不符，研发该怎么理解？

A2： 这是由于测量标准和规范定义习惯引起的，产品本身没有任何异常，销售可以放心向客户解释！

• 规格书中：O Level（VOL，这里代指差分切换或逻辑下限）为 -0.15V~0.15V；1 Level（V_OH）为 0.66V~1.15V。

• 实战释疑： HCSL 是一种低压低功耗电流开关逻辑。在真实的示波器测量中，单端 HCSL 信号的波形底部是贴近 GND（0V）的，其顶部的真实高电平通常在 700 mV (0.7V) 左右。规格书中的 -0.15V~0.15V 标注，实际上反映的是差分对在动态互补切换时，单端波形下限允许跌落至稍微跌破地电平的极端裕量范围。研发测试时只需确保单端波形峰值不超过 1.15V，且两路输出交叉点在 250 mV ~550 mV 之间，即符合 PCIe 的法定 HCSL 时钟规范。

Q3：7VH 系列在 1.8V、2.5V、3.3V 下，为什么其控制电压（Frequency Control Voltage）随着主电压变化而变化？如果选错压控源会怎样？

A3： 7VH 系列是压控晶振（VCXO），其内部是通过控制电压改变变容二极管的电容来实现微调频率的。规格书中定义了三套严格成比例的压控范围：

• 1.8V 供电下压控为 0.9V±0.9V（即 0V~1.8V）；

• 2.5V 供电下压控为 1.25V±1.0V（即 0.25V~2.25V）；

• 3.3V 供电下压控为 1.65V±1.35V（即 0.3V~3.0V）。

• 选错后果： 研发设计的调频源（DAC 或锁相环控制输出）电压摆幅必须与选定的供电规格绝对一致。如果在 1.8V 供电的产品上误输入了 3.3V 的控制电压，会直接由于过压击穿内部模拟调频端导致器件报废；而在 3.3V 供电产品上只给 1.8V 的压控摆幅，则会导致晶振的频率调节深度大幅缩水，达不到 ±100 ppm 最小值的牵引要求，系统会频繁出现时钟无法锁定的故障。

Q4：查看 7VH 系列的推荐焊盘图（Recommended Land Pattern），为什么一定要在主板上放置一颗 0.1µF 的电容？怎么布线才能不破坏它飞秒级的超低抖动？

A4：

1. 这颗 0.1µF 电容是 7VH 晶振的电源去耦电容，专门用来滤除电源线上的高频纹波。

2. 布线绝招： 研发在画 PCB 板时，这颗去耦电容必须塞在最靠近 #6 脚（V_DD）的位置。主板电源层的走线必须“先经过这颗去耦电容，再接入晶振的 #6 脚”。如果把电容放得太远，走线产生的寄生电感会使去耦效果大打折扣，外界的电源杂波就会直接穿透进晶振内部，导致其 163 fs 的超纯净时钟边缘被彻底破坏，进而引发 PCIe 总线的传输误码。

Q5：7VH 系列作为 HCSL 差分压控晶振，其 #4、#5 脚输出端的外部阻抗匹配（Load Condition）有什么要求？

A5： 规格书中写明其负载条件为标准 50Ω。

• 实战推荐： HCSL 输出结构是一个开放式的源极电流输出。为了防止时钟信号在高速传输线末端产生波形反射，研发在 PCB 布线时，#4（Output）和 #5（OutputN）这两根差分线必须严格按照单端 50Ω（差分 100Ω）的阻抗进行走线，并且在最靠近接收芯片（如 CPU 或 PCIe 桥片）的输入脚处，各接一个 50Ω 的电阻直接下地。另外，为了减缓信号边缘过于陡峭产生的振铃，通常也会在靠近 7VH 晶振输出引脚处串联一个 22Ω~33Ω 的电阻。

Q6：7VH 系列的 OE 脚（三态功能）在逻辑悬空（Open）时，晶振工作状态是怎样的？销售在推广时有哪些防错建议？

A6： 参照 7VH 的功能真值表（Functions）：

• 当 #2 脚（OE）输入为高电平（H，≥0.8V_DD）或者直接悬空（Open）时，#4 和 #5 脚都会正常输出时钟信号（Oscillation out）。

• 当 #2 脚拉低（L，≤ 0.2V_DD）时，晶振输出关闭，进入高阻抗（High Z）待机状态。

• 防错建议： 很多客户的研发在设计初期如果不需要动态关闭时钟，为了节省单板布线空间，往往倾向于将 #2 脚（OE）直接悬空。虽然 7VH 内部带有上拉电阻支持悬空正常输出，但在高噪声的服务器主板环境下，悬空的引脚极易变成一根接收电磁干扰的“小天线”。因此，我们强烈建议销售在与研发核对时，推荐在 PCB 上预留一个 10 KΩ 的电阻将 OE 脚上拉到 V_DD，以确保系统在强干扰下绝对不误触发停振。
