6V系列SMD7050贴片差分LVDS压控晶振VCXO产品描述：
SJK 6V系列是一款专为大容量、高可靠性现代通信与数字基建设计的微型贴片差分压控晶体振荡器 (SMD LVDS VCXO)，采用业内极为成熟、稳定的 7.0×5.0×1.4mm 6脚陶瓷封装。该系列支持 10MHz 至 2100MHz 的超宽工作频率，配合 LVDS（低电压差分信号） 输出架构，在保障GHz级高带宽传输与极强抗干扰性能的同时，实现了低功耗与超低电磁辐射（EMI）。
6V系列在 12KHz 至 20MHz 带宽内的相位抖动最低可达 163 fs 极大值（飞秒级）。得益于其 7050 较大的封装尺寸，该产品具备更为优异的物理散热与机械强度，是通信骨干网光传输设备、大型无线中继站、机顶盒核心主板及高端数字广电设备的理想时钟源解决方案。
GHz级频率突破： 频率定制范围可达 10MHz 至 2100MHz (2.1GHz)，轻松满足下一代高带宽串行链路（SerDes）需求。
飞秒级极致低抖动： 相位抖动指标最低达 163 fs (max.)，提供更宽裕的数据采样窗口，有效降低系统误码率。
低功耗 LVDS 输出： 采用恒流差分驱动，1500MHz以下电流消耗最大仅为 40 mA，大幅节省高速系统整体功耗。
经典 7050 陶瓷封装： 7.0×5.0×1.4mm 尺寸，大焊盘设计提供更出色的抗震动性与板级焊接可靠性。
宽电压灵活性： 支持 1.8V、2.5V、3.3V 多种工作电压，完美兼容各类高性能 FPGA 及 ASIC 芯片。
智能三态（3-State）控制： 引脚 #2 具备使能功能，在系统休眠关闭输出时，待机电流可降至 16 mA典型值，实现按需低功耗运作。
绿色制程认可： 完全符合 RoHS 规范，无铅（Pb Free）绿色环保。
SJK 6V系列高精度大尺寸压控晶振广泛应用于高可靠性、连续工作的核心系统：
无线通信基站、大型微中继站 (Wireless repeaters)
光网络传输设备 (SDH / SONET / ATM / 光纤通道 Fibre Channel)
下一代万兆/十万兆高性能网络交换机、核心转发器 (Transponders)
4K/8K 超高清电视系统 (HDTV) 与数字化广电级机顶盒 (Set-top boxes)
高端 FPGA、ASIC、高性能大规模计算内核
6V系列SMD7050贴片差分LVDS压控晶振VCXO技术参数：
Item /Type
6V系列SMD7050贴片差分LVDS压控晶振VCXO
Output Type
LVDS
Output Load
100Ω
Frequency Range
10MHz~1500MHz
15MHz~2100MHz
Supply Voltage
2.5V/3.3V
1.8V/2.5V/3.3V
Control Voltage Center
1.25V/1.65V
0.9V/1.25V/1.65V
Control Voltage Range
0.25V~2.25V/0.3V~3.0V
0V~1.8V/0.25V~2.25V/0.3V~3.0V
Frequency Stability (All Condition)
±25ppm, ±50ppm, ±100ppm, or specify
Frequency Adjustment Range
±80ppm min., or specify
±100ppm min., or specify
Current Consumption
60mA max.
90mA max.
Symmetry
45~55%
0 Level Output Voltage (VOL)
1.4V (Typ.), 1.6V (max.)
1 Level Output Voltage (VOH)
1.4V (Typ.), 1.6V (max.)
Rise Time / Fall Time
0.4 ns max.
OE Pin 0 Level Input Voltage (VIL)
0.3VDD max.
0.2VDD max.
OE Pin 1 Level Input Voltage (VIH)
0.7VDD min.
0.8VDD min.
Phase Jitter (12KHz~20MHz)
0.6ps typ.
163fs typ.
Start-up Time
10ms max.
Linearity
10% max.
Input Impedance
1MΩ typ.
5MΩ min.
Operating Temperature Range
-20~+70°C, -40~+85°C, or specify
Storage Temperature Range
-55~+125°C

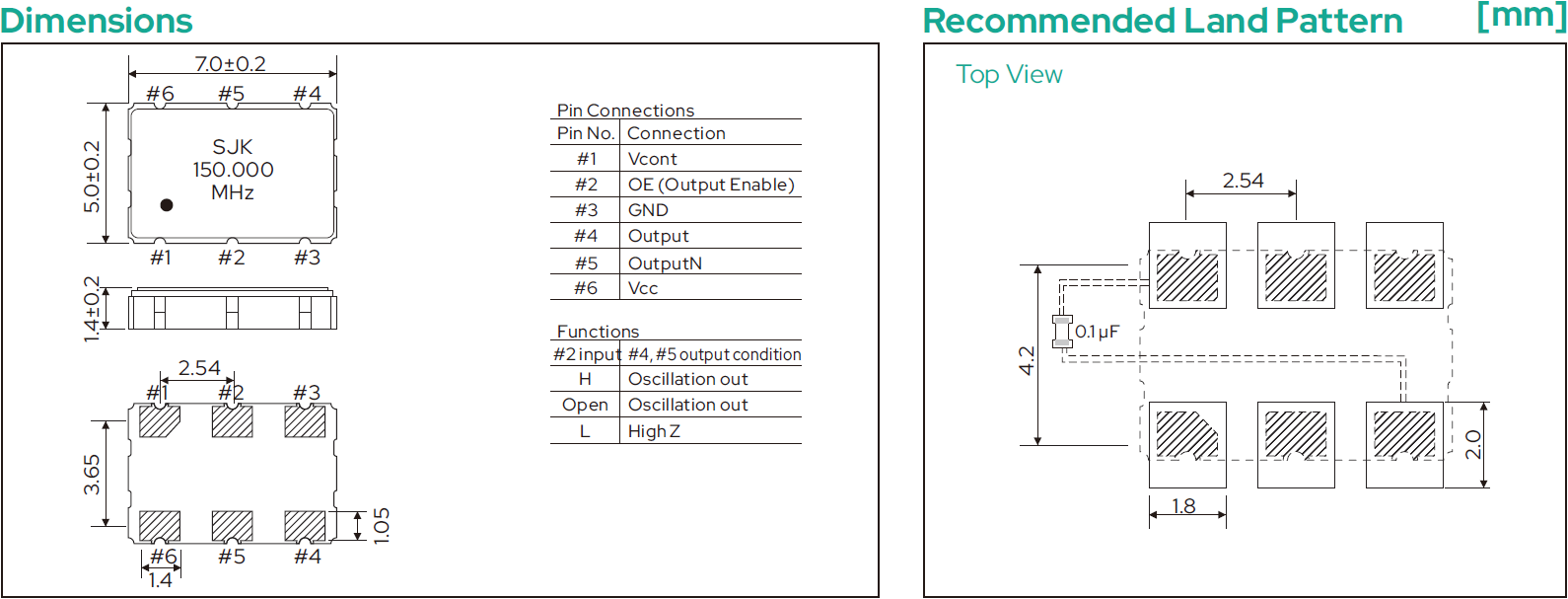

6V系列SMD7050贴片差分LVDS压控晶振VCXO尺寸图：
6V系列SMD7050贴片差分LVDS压控晶振VCXO常见问题(FAQ)：
Q1：该款 SJK 6V系列 VCXO 的工作频率范围和输出信号类型是什么？
A1： 6V系列支持的频率范围非常广泛，可覆盖 10MHz 至 2100MHz（2.1GHz）。其标准的差分信号输出类型为 LVDS。
Q2：这款 7050 封装的 VCXO 最大的性能优势是什么？
A2： 其最大的技术核心在于其飞秒级的相位抖动（Phase Jitter）。在 12KHz 至 20MHz 的测试带宽下，10MHz~1500MHz频段内其相位抖动最大仅为 163 fs（飞秒，即 0.163 ps）；即使在 15MHz~2100MHz 频段下最大也仅为 0.6 ps。此外，7050 封装提供了更好的散热和更优异的机械抗震稳定性。
Q3：它的产品外形尺寸与包装标准是多少？
A3： 其物理外形尺寸为工业标准的 7.0×5.0×1.4 mm，配有 6 个贴片引脚。量产标准包装为编带卷盘形式，数量为 1000 pcs/卷盘。
Q4：6V系列支持哪些工作电压？它的功耗表现如何？
A4： 该系列提供 1.8V、2.5V、3.3V 三种标准的电源供电选择。电流消耗（Current Consumption）会根据其定制的频段有所不同：
10MHz~1500MHz 频段： 工作电流最大为 40 mA（关闭输出时为 16 mA 典型值）。
15MHz~2100MHz 频段： 工作电流最大为 90 mA（关闭输出时为 74 mA 典型值）。
Q5：该压控晶振的调节范围（Pulling Range）和控制线性度表现如何？
A5： 它的标准压控频率调节范围为最小 ±80 ppm（±80 ppm min.），同时也接受特殊规格定制；压控输入的频率线性度（Linearity）误差最大不超过 10%。
Q6：请问这款 7050 封装的 6-Pin LVDS 压控振荡器引脚是如何定义的？
A6： 参照《6V-SMD7050-LVDS-VCXO-Datasheet.pdf》技术规格，其标准的 6-Pin 引脚分配定义如下：
#1 脚： VCONT（压控电平输入端，调整该引脚的直流控制电压即可平滑调节输出频率）
#2 脚： OE（Output Enable，输出使能控制）
#3 脚： GND（接地脚）
#4 脚： Output（正相差分时钟输出）
#5 脚： OutputN（反相差分时钟输出，与#4脚组成差分对）
#6 脚： VDD（电源供电脚）
Q7：引脚 #2 的输出使能（OE）逻辑在实际电路中如何控制三态（3-state）？
A7： 6V系列内置智能三态逻辑控制：当 #2 引脚输入高电平（High）或者保持悬空（Open）时，晶振正常起振并由 #4、#5 脚输出差分信号；若将 #2 引脚输入拉至低电平（Low），则输出端会立即进入高阻抗关闭状态（High Z），使整机部分停止运作以节省能耗。
Q8：这款晶振能承受怎样的工作与储存温度？
A8： 6V系列完全满足工控级和通信级的严苛耐温需求：
工作温度范围： 支持标准 -20~+70℃ 或扩展工业级 -40~+85℃（可根据特殊项目要求指定）。
储存温度范围： -55~+125℃
