5V系列SMD5032贴片差分LVDS压控晶振VCXO产品描述：
SJK 5V系列是一款面向下一代高速算力与通信架构的高端贴片差分压控晶体振荡器 (SMD LVDS VCXO)，采用标准的 5.0×3.2×1.2mm 6脚陶瓷封装。该系列产品突破了传统的频率限制，可提供 10MHz 至 2100MHz (2.1GHz) 的超宽频率定制范围，并采用 LVDS（低电压差分信号） 输出类型，实现高速数据率与低EMI、低功耗的完美平衡。
5V系列的最大核心优势在于其达到了飞秒级 (fs) 的超低抖动水平（相位抖动最小可达 163 fs 极大值）。如此极致的时钟精度，使其成为当前高速光通信骨干网、数据中心AI服务器、高端FPGA及高速交换机中时钟同步与频率清理（Jitter Clean）的理想解决方案。
2.1GHz超高频突破： 频率定制范围可达 10MHz 至 2100MHz，完美适应千兆/万兆位高速串行链路。
飞秒级超低抖动： 12KHz~20MHz 带宽下相位抖动低至 163 fs (max.)，提供近乎完美的时钟沿，极大提升信号质量。
低功耗 LVDS 输出： 具备差分信号天然的抗噪与低辐射优势，正常工作电流仅 40 mA（频率低于1500MHz时）。
主流 5032 工业封装： 5.0×3.2×1.2mm 的6-Pin贴片封装，具备优异的机械稳定性和焊接可靠性。
三态输出与节能模式： 自带引脚 #2 输出使能（OE）功能，禁用状态下待机电流最低可降至 16 mA，利于绿色低功耗系统管理。
超宽电压兼容： 兼容 1.8V、2.5V 和 3.3V 多种供电模式，轻松匹配最新的超大规模芯片电平需求。
绿色制程： 完全符合 RoHS 规范，无铅（Pb-Free）绿色环保。
SJK 5V系列高频差分压控晶振专为对“高频、低抖动、低功耗”有极致要求的应用打造：
AI 服务器集群、超级计算机、大容量数据存储
高性能 FPGA、ASIC 及万兆以太网芯片时钟源
5G/B5G 无线通信基站、微中继器 (Wireless repeaters)
光网络传输设备 (SONET / ATM / 光纤通道 Fibre Channel)
转发器、高速网络交换机核心主板 (Transponders)
专业广播级高清视讯系统 (HDTV) 与数字化机顶盒
5V系列SMD5032贴片差分LVDS压控晶振VCXO技术参数：
Item /Type
5V系列SMD5032贴片差分LVDS压控晶振VCXO
Output Type
LVDS
Output Load
100Ω
Frequency Range
10MHz~1500MHz
15MHz~2100MHz
Supply Voltage
2.5V/3.3V
1.8V/2.5V/3.3V
Control Voltage Center
1.25V/1.65V
0.9V/1.25V/1.65V
Control Voltage Range
0.25V~2.25V/0.3V~3.0V
0V~1.8V/0.25V~2.25V/0.3V~3.0V
Frequency Stability (All Condition)
±25ppm, ±50ppm, ±100ppm, or specify
Frequency Adjustment Range
±80ppm min., or specify
±100ppm min., or specify
Current Consumption
60mA max.
90mA max.
Symmetry
45~55%
0 Level Output Voltage (VOL)
1.4V (Typ.), 1.6V (max.)
1 Level Output Voltage (VOH)
1.4V (Typ.), 1.6V (max.)
Rise Time / Fall Time
0.4 ns max.
OE Pin 0 Level Input Voltage (VIL)
0.3VDD max.
0.2VDD max.
OE Pin 1 Level Input Voltage (VIH)
0.7VDD min.
0.8VDD min.
Phase Jitter (12KHz~20MHz)
0.6ps typ.
163fs typ.
Start-up Time
10ms max.
Linearity
10% max.
Input Impedance
1MΩ typ.
5MΩ min.
Operating Temperature Range
-20~+70°C, -40~+85°C, or specify
Storage Temperature Range
-55~+125°C

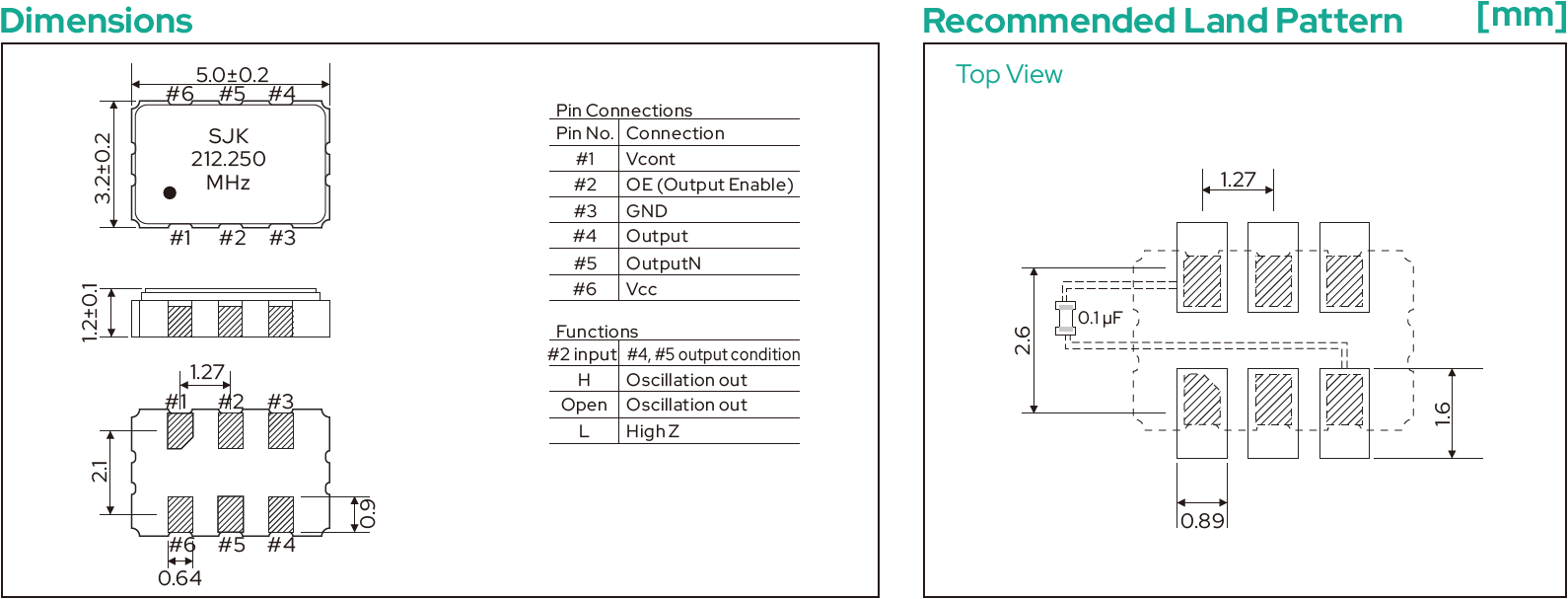

5V系列SMD5032贴片差分LVDS压控晶振VCXO尺寸图：
5V系列SMD5032贴片差分LVDS压控晶振VCXO常见问题(FAQ)：
Q1：该款 SJK 5V系列 VCXO 的工作频率范围和输出信号类型是什么？
A1： 5V系列支持的频率范围极宽，跨越 10MHz 至 2100MHz（2.1GHz）。它的标准信号输出类型为 LVDS 差分输出。
Q2：这款 5032 封装的 VCXO 最大的性能亮点是什么？
A2： 该产品最大的技术亮点在于其超低相位抖动表现。在 12KHz 至 20MHz 的测试带宽内，其相位抖动可达到最大 163 fs（飞秒级，即 0.163 ps），即使在高频段（15MHz~2100MHz）最大也仅为 0.6 ps，具备绝佳的时钟稳定性。
Q3：它的产品外形尺寸与包装方式是怎样的？
A3： 其采用标准的工业 5032 陶瓷贴片封装，物理尺寸为 5.0×3.2×1.2 mm（6个引脚）。大货包装为标准的编带卷盘形式，数量为 1000 pcs/卷盘。
Q4：5V系列支持哪些工作电压（Vcc）？不同频率下的功耗（电流消耗）有何不同？
A4： 它支持 1.8V、2.5V、3.3V 的宽电压供电。功耗根据频段有所区分：
10MHz~1500MHz 频段： 正常工作电流最大为 40 mA；禁用状态下仅为 16 mA 典型值。
15MHz~2100MHz 频段： 由于频率极高，工作电流最大为 90 mA；禁用状态下为 74 mA 典型值。
Q5：它的压控调节范围（Pulling Range）和压控线性度如何？
A5： 该系列的频率压控微调范围为最小 ±80 ppm（±80ppm min.），允许客户特别指定定制；压控输入的频率线性度误差最大在 10% 以内。
Q6：请问这款 5032 封装的 6-Pin 晶振的引脚（Pin）是如何定义的？
A6： 根据《5V-SMD5032-LVDS-VCXO-Datasheet.pdf》技术规格，其标准的 6-Pin 引脚定义为：
#1 脚： VCONT（压控电压输入端，调整该引脚直流电平可控制输出频率）
#2 脚： OE（Output Enable，输出使能控制）
#3 脚： GND（接地）
#4 脚： Output（正相信号输出）
#5 脚： OutputN（反相信号输出，与#4脚组成差分对）
#6 脚： VDD（电源供电脚）
Q7：引脚 #2 的输出使能（OE）逻辑在差分模式下如何工作？
A7： 5V系列具备完整的三态（3-state）功能：当 #2 脚输入高电平（High）或悬空（Open）时，#4、#5 脚正常输出 LVDS 差分时钟信号；若将 #2 脚输入拉至低电平（Low），则输出脚会立即进入高阻抗关闭状态（High Z），有助于系统进入省电状态。
Q8：这款晶振能承受怎样的工作与储存温度？
A8： 5V系列完全满足工控级和通信级的严苛耐温需求：
工作温度范围： 支持标准 -20~+70℃ 或扩展工业级 -40~+85℃（可根据特殊项目要求指定）。
储存温度范围： -55~+125℃
