UM-1插件晶振产品描述：

SJK 晶科鑫 6D系列 是一款采用经典电阻焊金属封装的 UM-1 插件石英晶体谐振器。由于其独特的窄长型外观设计（7.8×3.2×8.0mm），在板载横向空间受限的 PCB 设计中表现优异。

本系列凭借极高的 Q 值（品质因数）和出色的频率调制灵敏度，支持 4MHz 至 200MHz 的超宽频率范围。通过先进的多阶泛音技术（可达 7 次泛音），6D系列在高频通信、窄带晶体滤波器、射频前端及无线电产品中得到了极其广泛的应用，是高精密频率控制与时钟信号源的理想选择。

核心优势与特点

• 超宽频率覆盖：支持 4.0MHz ~ 200.0MHz，完美覆盖低频基频时钟到超高频无线通信需求。

• 高阶泛音技术：支持 Fundamental（基频）、3rd、5th、7th Overtone（三次/五次/七次泛音），确保高频段下的波形纯净度与极低的振荡阻抗。

• 空间优化布局：UM-1 紧凑型直插封装（DIP），横向投影面积小，专为紧凑型设备与多层板堆叠设计。

• 高精度与低老化率：频率调整频差可达 ±10ppm（可定制更低），年老化率控制在 ±3ppm/year Max，提供长期稳定的频率输出。

• 环境适应性强：工作温度范围广，除标准商用级外，全面支持 -40℃ ~ +85℃ 工业级宽温 定制，耐恶劣环境。

• 绿色环保认证：产品 100% 符合 RoHS 环保标准及无铅（Lead-Free）工艺要求。

典型应用场景

6D系列 UM-1 晶振凭借其优异的频率调谐线性度和低阻抗特性，常被指定用于以下高可靠性领域：

1. 通信与网络设备：电缆调制解调器（Cable Modem）、无线基站、射频转发器、微波通信。

2. 无线电与射频系统：移动双向无线电、专业对讲机、遥控遥测系统、卫星接收前端。

3. 频率选择性元器件：石英晶体滤波器（MCF - Monolithic Crystal Filters）的核心谐振单元。

4. 视听与消费电子：高性能电视机、数字机顶盒（STB）、高端音响音频处理系统。

UM-1插件晶振规格参数：

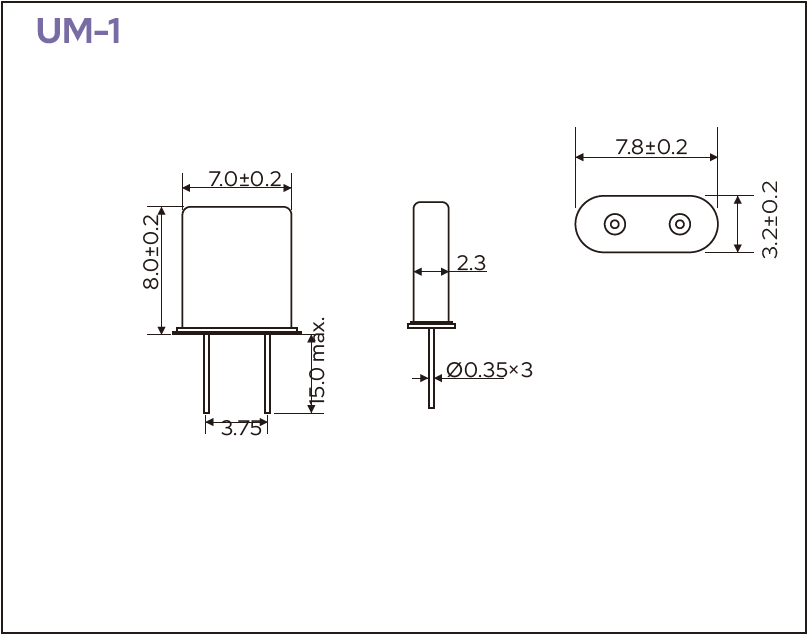

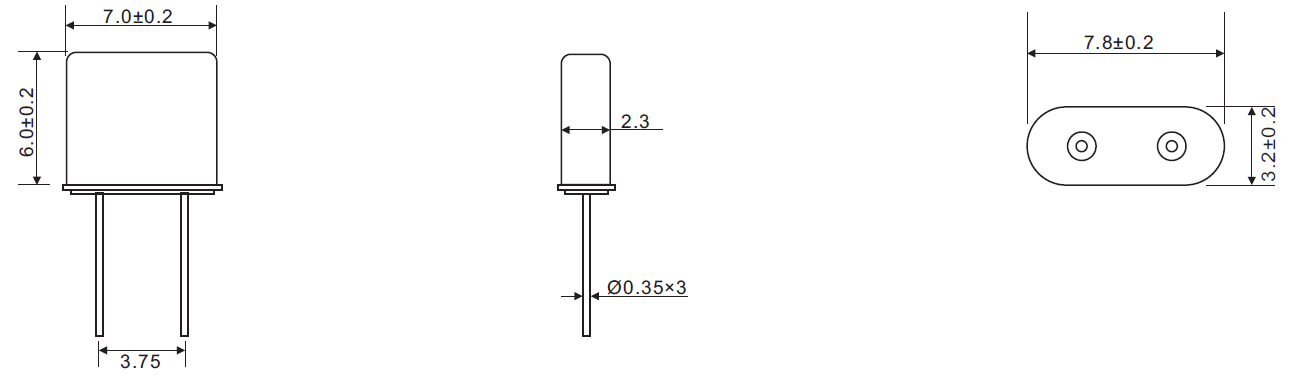

UM-1插件晶振品尺寸图[单位:mm]：

UM-1插件晶振常见问题(FAQ):

Q1: SJK的6D系列UM-1晶振与常见的HC-49S晶振有什么区别？如何选择？

A: UM-1（6D系列）和HC-49S都属于插件式电阻焊石英晶振，但其核心优势和应用侧重不同：

1. 体积与高度： UM-1的封装尺寸（7.8×3.2×8.0mm）比HC-49S更窄更高，适合板载空间横向受限、但纵向高度允许的紧凑型设计。

2. 频率范围： UM-1通过多阶泛音（3rd, 5th, 7th Overtone）技术，频率最高可达200MHz，而HC-49S通常上限较低。

3. 应用场景： UM-1因其优异的Q值和频率调谐灵敏度，常作为**通信基站、射频前端及石英晶体滤波器（MCF）**的核心元件；HC-49S则更多用于消费类电子的基础时钟。

Q2: 6D系列UM-1晶振在100MHz以上高频工作时，如何确保信号稳定性？

A: 在100MHz~200MHz的高频段，该系列晶振采用 5次（5th）或7次（7th）泛音（Overtone） 工作模式。为了确保高频下的信号稳定性，SJK在生产中严格控制了晶片的厚度均匀性与表面光洁度，使其谐振电阻（RR）控制在100Ω最大值以内，并具备极低的标准静态电容（7pF max）。建议工程师在PCB电路设计时，匹配合适的外部负载电容（8~32pF）并加强电源滤波，以抑制杂散振荡。

Q3: 为什么UM-1晶振非常适合用于通信和窄带滤波器设备？

A: 晶科鑫的UM-1晶振具备均匀的频率调谐范围和卓越的调制灵敏度。在通信电缆调制解调器、移动无线电及滤波器设计中，需要晶振对控制电压或环境微调有线性度极佳的频率响应。同时，其年老化率控制在 ±3ppm/年最大值，保证了通信设备在长期运行中不会因为频率漂移而导致丢包或失锁。

Q4: 晶科鑫6D系列UM-1晶振是否支持工业级宽温定制？

A: 是的。除了标准的商用温度范围（-20℃~+70℃），SJK可根据客户的实际应用场景，提供 -40℃~+85℃ 工业级宽温 的全面定制服务。无论是工业控制、户外通信基站还是汽车周边设备，我们均能提供匹配的频率稳定度（如±10ppm~±30ppm）定制方案。

Q5: 针对大批量采购，SJK如何保证UM-1晶振的一致性和供货周期？
