规格型号:
|
型号 |
7L | |
|
输出类型 |
Clipped Sinewave | |
|
输出负载 |
10KΩ // 10pF | |
|
振荡模式 |
基频(Fundamental) | |
|
工作电压 |
1.8V~3.3V | |
|
频率范围 |
13MHz~52MHz | |
|
截断正弦波输出电压 |
0.8Vp-p典型值 | |
|
频率稳定度 |
Vs. 温度(-30℃~+85℃) | ±0.5ppm / ±2.0ppm |
| Vs. 负载(负载变化±10%) |
±0.2ppm最大 |
|
| Vs. 工作电压(Vcc=典型值±0.1V) |
±0.2ppm最大 |
|
|
频率公差 |
在25℃ 经过2次回流焊后,典型应用于自动频率控制引脚 |
±2.5ppm最大 |
|
频率漂移斜率 |
± 0.1ppm/℃典型值;±0.5ppm/℃最大值 |
|
|
存储温度 |
-40℃~+85℃ |
|
|
自动频率控制(AFC)范围 |
±7~±16ppm(1.4±1V) |
|
|
工作电流 |
2.0mA最大 | |
|
启动时间 |
5ms最大 | |
|
谐波 |
-5dBc最大 | |
|
1kHz偏移时的相位噪声 |
-130dBc/Hz | |
|
老化率(@25℃) |
±1ppm/年 最大 |
|

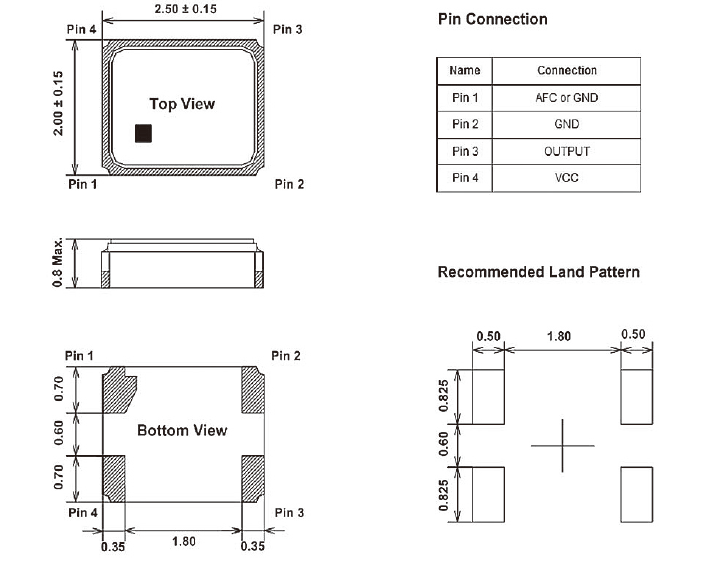

产品尺寸图[单位:mm]:
