6T系列DIP-14全尺寸温补晶振TCXO/VC-TCXO描述：
SJK 6T系列是一款工业级 DIP-14标准全尺寸插件温补晶体振荡器（TCXO / VC-TCXO），外观尺寸为 20.4×12.8×7.0mm。该系列旨在为严苛环境下的时钟源提供超高的频率稳定性，频率范围全面覆盖 6.4MHz 至 60MHz。 本升级版本不仅支持传统的削峰正弦波（Clipped Sine Wave）输出，更全面兼容 CMOS 逻辑电平输出；同时支持 1.8V、2.5V、3.0V、3.3V 宽电压/低电压运行。凭借卓越的低相位噪声特性（低至 -138dBc/Hz @1KHz）和优异的抗老化率，6T系列是航空电子、现代电信、高端测量仪器和精密电子设备的理想核心频率源。
双输出波形兼容： 具备 Clipped Sine Wave（削峰正弦波，低功耗/低谐波） 与 CMOS（高驱动能力/方波） 两种输出模式，灵活适配各类射频和数字电路设计。
低电压低功耗： 新增 1.8V / 2.5V 低电压支持，CMOS模式下功耗控制在 13mA max，削峰正弦波模式下功耗低至 3.5mA max，完美兼顾高精度与绿色能耗。
极佳的时钟纯净度（超低相噪）：
10MHz（Clipped Sine Mode）： @1KHz 达 -138 dBc/Hz；@10KHz 达 -145 dBc/Hz。
13MHz（CMOS Mode）： @1KHz 达 -135 dBc/Hz；@10KHz 达 -148 dBc/Hz。
宽温高频稳度： 工作温度范围可定制达 -40~+85°C，温度频稳保持在 ±0.5ppm ~ ±3.0ppm max。
高可靠性压控（VC）选项： VC-TCXO 模式下提供 ±5.0ppm min 的频率控制范围，正响应斜率，输入阻抗高（1.0MΩ min），提供更平滑的时钟同步锁定。
电信与网络通信（Telecommunications）： 5G/4G微基站、无线中继、网络同步时钟。
航空电子（Avionics）： 机载通信、机载雷达、卫星导航测控设备。
测试与测量仪器（Test Equipment & Measurements）： 频谱仪、信号源、频率计、高精度电子测量仪器。
6T系列DIP-14全尺寸温补晶振TCXO/VC-TCXO技术参数：
| Item Type | 6T系列DIP-14全尺寸温补晶振TCXO/VC-TCXO | ||
|
Frequency Range |
6.4MHz~52MHz |
6.4MHz~60MHz |
|
|
Supply Voltage |
1.8V~3.3V |
||
|
Current Consumption |
3.5mA max. |
13mA max. | |
|
Output Level |
Clipped Sinewave
0.8VP-P min.
(DC-Coupled)
|
CMOS
VOH: 0.9VDD min., VOL: 0.1VDD max.
Duty Cycle: 40~60%
|
|
|
Output Load |
10KΩ//10pF |
15pF, or specify |
|
| Frequency Stability |
vs. Tolerance |
±2.0ppm max. |
|
|
vs. Temperature |
±0.5ppm~±3.0ppm max. |
||
|
vs. Supply Voltage |
±0.2ppm max. |
±0.3ppm max. |
|
|
vs. Load |
±0.2ppm max. |
±0.3ppm max. |
|
|
vs. Aging |
±1.0ppm max. |
||
|
Start-up Time |
5ms | 10ms max. | |
|
Rise and Fall Time |
- |
10ns max. |
|
| VC-TCXO |
Frequency Control Range |
±5.0ppm min. |
|
|
Control Voltage Range |
0.9V±0.6V@VDD(1.8V), 1.4V±1V@VDD(2.5V), 1.5V±1V@VDD(3.0V/3.3V) |
||
|
Input impedance |
1.0MΩ min. |
||
|
Response Slope |
Positive |
||
| Phase Noise |
Offset 10Hz |
-80dBc/Hz @13MHz |
-96dBc/Hz @10MHz |
|
Offset 100Hz |
-115dBc/Hz @13MHz |
-122dBc/Hz @10MHz |
|
|
Offset 1KHz |
-135dBc/Hz @13MHz |
-138dBc/Hz @10MHz |
|
|
Offset 10KHz |
-148dBc/Hz @13MHz |
-145dBc/Hz @10MHz |
|
|
Operating Temperature Range |
-30~+85°C, -40~+85°C, or specify |
||
|
Storage Temperature Range |
-55~+125°C |
||

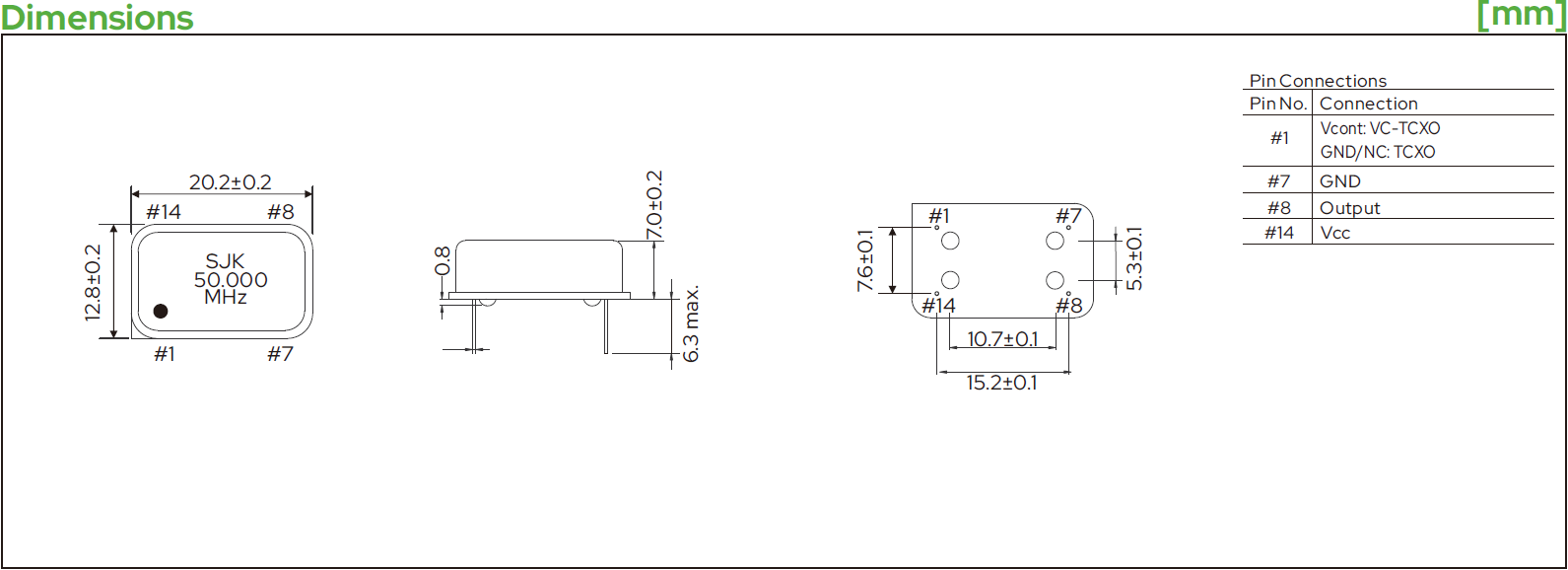

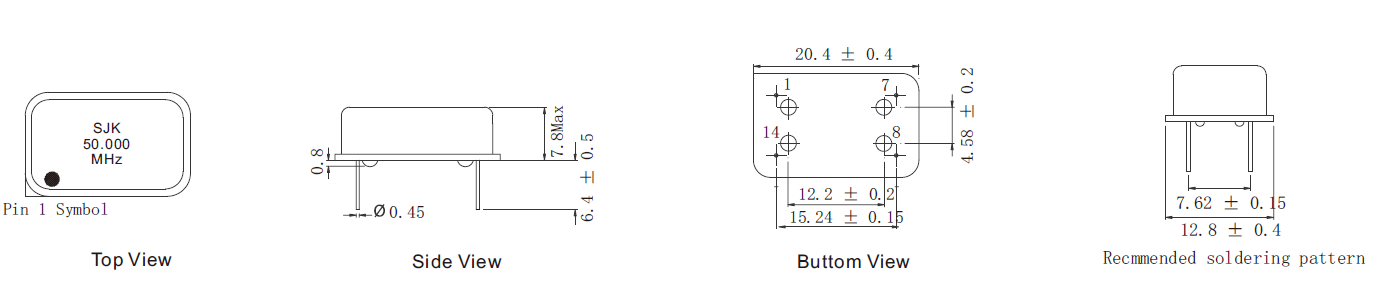

6T系列DIP-14全尺寸温补晶振TCXO/VC-TCXO尺寸图：
6T系列DIP-14全尺寸温补晶振TCXO/VC-TCXO常见问题(FAQ)：
Q1：6T系列温补晶振现在的输出波形有哪些选择？各有什么特点？
A： 6T系列支持 削峰正弦波（Clipped Sine Wave） 和 CMOS 两种输出。
Clipped Sine Wave 的输出负载为 10ΚΩ//10pF，功耗极低（仅 3.5mA max），高次谐波少，极适合对EMI和功耗敏感的射频前端电路。
CMOS 的输出负载为 15pF，输出电平（VOH≥0.9Vcc，VOL≤0.1Vcc）呈高驱动能力的方波，能直接接入常规MCU或FPGA的数字时钟引脚。
Q2：我的系统是1.8V低功耗系统，6T系列可以支持吗？
A： 可以。规格书明确支持 1.8V 和 2.5V 的低电压工作环境（此时推荐选择削峰正弦波输出，电流仅为 3.5mA max）。同时它也完美兼容传统的 3.0V 和 3.3V 系统（CMOS电流 13mA max），可很好地匹配从老式工业设备到现代低功耗数字系统的更替。
Q3：这款DIP-14全尺寸TCXO的相位噪声（Phase Noise）具体表现如何？
A： 6T系列具备优秀的近端和远端相噪表现。
在 10MHz (削峰正弦波) 下：100Hz频偏为 -122dBc/Hz，1KHz频偏达 -138dBc/Hz，10KHz远端噪声达 -145dBc/Hz。
在 13MHz (CMOS) 下：100Hz频偏为 -115dBc/Hz，1KHz频偏达 -135dBc/Hz，10KHz远端噪声达 -148dBc/Hz。 优异的相噪能大幅减少无线传输系统中的时钟抖动和误码率。
Q4：我想使用压控温补晶振（VC-TCXO）功能，该如何接线？控制范围和电压是多少？
A： 根据引脚定义（Pin Connections），当作为 VC-TCXO 使用时，#1脚为电压控制端（Vcont）。 它的频率压控范围为 ±5.0ppm min，响应斜率呈正向（Positive Slope）。压控电压范围随供电电压变化：
VDD = 1.8V 时，Vcont 范围为 0.9V ± 0.6V
VDD = 2.5V 时，Vcont 范围为 1.4V ± 1.0V
VDD = 3.0V/3.3V 时，Vcont 范围为 1.5V ± 1.0V (注：如果作为普通 TCXO 使用，#1脚悬空 NC 或接地 GND 即可。)
Q5：它的长期稳定性（老化率）和起振时间能达到什么标准？
A： 6T系列年老化率（vs. Aging）控制在 ±1.0ppm/year max。在起振时间方面，削峰正弦波模式下起振极快，5ms max 即可稳定工作；CMOS模式下起振时间为 10ms max。这确保了工业与航天通信设备在冷启动或上电时，系统时钟能够迅速同步并稳定运行。
