5T系列SMD5032温补晶振TCXO/VC-TCXO描述：
SJK晶科鑫 5T系列 是一款专为高可靠性通信及精密定位设计的超薄型 SMD 5032温补晶体振荡器（TCXO / VC-TCXO）。产品采用 5.0×3.2mm 紧凑陶瓷贴片封装，厚度仅为 1.3mm。该系列不仅支持传统的 Clipped Sine Wave（削峰正弦波） 输出，还支持 CMOS 数字电平输出，全频段覆盖 6.4MHz 至 52MHz。凭借低至 ±0.5ppm 的优异温度稳定度和出色的低相位噪声表现，5T系列成为现代无线网络与高精度时钟同步的理想核心元件。
超薄贴片结构： 5.0×3.2×1.3mm 极致轻薄封装，完美适配高密度单板及智能穿戴等空间受限的应用。
双波形输出可选： 提供 CMOS（支持全摆幅数字电路驱动）与 Clipped Sine Wave（超低谐波成分，降低射频EMI干扰）两种输出模式。
低压低功耗： 支持 1.8V、2.5V、3.0V、3.3V 宽通用电压，削峰正弦波模式下最大电流仅为 3.5mA（40MHz内），符合绿色物联网低功耗指标。
优异的相位噪声： 10MHz频点下，10kHz偏移处的相位噪声低至 -145dBc/Hz；13MHz频点下10kHz偏移低至 -148dBc/Hz，保障超高调制效率。
绿色环保工艺： 全系列符合 RoHS Compliant / Pb Free（无铅环保）标准。
GPS / GNSS 导航定位： 车载导航、高精度测绘终端、时钟授时模块。
移动终端与物联网： 智能手机（Mobile Phone）、可穿戴设备（Wearable Device）、IoT无线网关。
无线通信基站： 专网无线通信（Industrial radio communications）、电信级传输设备（Telecommunications）。
工业控制与自动化： 电力同步时钟、智能电网精密控制、高精度数据采集系统。
测试与测量仪器： 频率计、频谱分析仪、网络分析仪、综合测试仪的时钟源。
5T系列SMD5032温补晶振TCXO/VC-TCXO技术参数：
|
Item /Type |
5T系列SMD5032温补晶振TCXO/VC-TCXO |
||
|
Frequency Range |
6.4MHz~52MHz |
6.4MHz~40MHz |
|
|
Supply Voltage |
1.8V /2.5V /3.0V /3.3V |
||
|
Current Consumption |
3.5mA max. |
6.0mA max. | |
|
Output Level |
Clipped Sine Wave 0.8Vp-p min. (DC-Coupled) |
CMOS “0" level 0.1×Vcc V max. “1" level 0.9×Vcc V min. |
|
|
Output Load |
10KΩ//10pF |
15pF, or specify | |
| Frequency Stability |
vs. Tolerance |
±1.0ppm max. |
±2.0ppm max. |
|
vs. Temperautere |
±0.5ppm~±3.0ppm max. |
±0.5ppm~±3.0ppm max. |
|
|
vs. Supply Voltage±5% |
±0.2ppm max. |
±0.3ppm max. |
|
|
vs. Load±10% |
±0.2ppm max. |
±0.3ppm max. |
|
|
vs. Aging |
±1.0ppm/year max. |
±1.0ppm/year max. |
|
|
Start-up Time |
5ms max. | 10ms max. | |
|
Rise and Fall Time |
/ |
10ns max |
|
|
VC-TCXO |
Frequency Control Range |
±5.0ppm min. |
|
|
Control Voltage Range |
0.9V±0.6V@Vcc(1.8V), 1.4V±1V@Vcc(2.5V), 1.5V±1V@Vcc(3.0V/3.3V) |
||
|
Input impedance |
1.0MΩ min. |
||
|
Response Slope |
Positive |
||
| Phase Noise |
Offset 10Hz |
-80dBc/Hz @13MHz |
-96dBc/Hz @10MHz |
|
Offset 100Hz |
-115Bc/Hz @13MHz |
-122dBc/Hz @10MHz |
|
|
Offset 1KHz |
-135dBc/Hz @13MHz |
-138dBc/Hz @10MHz |
|
|
Offset 10KHz |
-148dBc/Hz @13MHz |
-145dBc/Hz @10MHz |
|
|
Operating Temperature Range |
-30~+85°C, -40~+85°C, or specify |
||
|
Storage Temperature Range |
-55~+125°C |
||

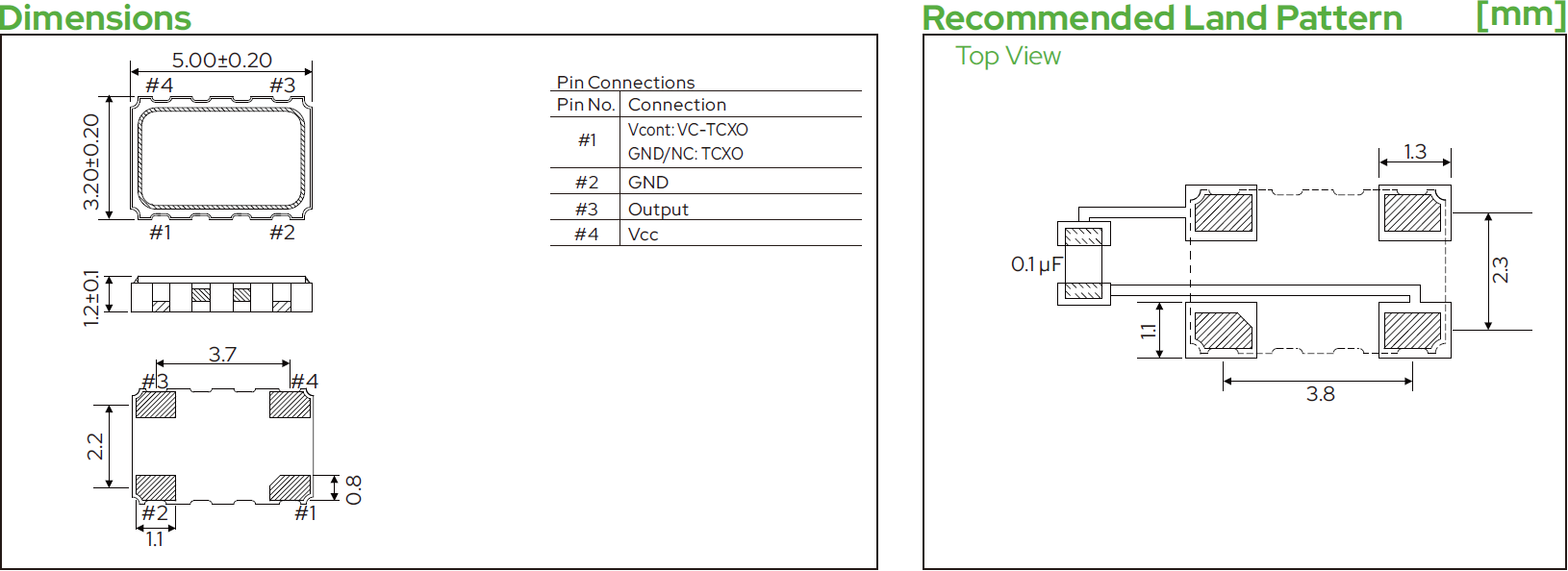

5T系列SMD5032温补晶振TCXO/VC-TCXO尺寸图：
5T系列SMD5032温补晶振TCXO/VC-TCXO常见问题(FAQ)：
Q1：5T系列5032 TCXO在规格书上有CMOS和Clipped Sine Wave两种输出，研发选型时该如何抉择？
A： 这主要取决于您的基带或MCU芯片的输入接口类型与系统的EMI要求。
CMOS输出（方波）： 具备更快的上升/下降时间（≤10ns），输出电平摆幅大（"1"电平可达 0.9×VDD 以上），能直接驱动标准的数字逻辑电路，无需额外加隔直电容。
Clipped Sine Wave（削峰正弦波）： 其输出电平大于等于 0.8 VP-P（采用DC耦合）。它的高频谐波少，能提供更低的电磁辐射（EMI）和极佳的相位噪声，非常适合对射频噪声高度敏感的 GPS/GNSS导航模块、物联网射频前端。
Q2：规格书中的5T系列压控功能（VC-TCXO）其控制电压和压控范围是怎么定义的？
A： 当引脚 #1 接 Vcont 启用压控模式时，5T系列提供大于等于 ±5.0ppm 的频率微调范围（频率响应斜率为正向）。其控制电压中心值和可调范围随工作电压自动匹配：在 1.8V 电压下为 0.9V±0.6V；在 2.5V 电压下为 1.4V±1.1V；在 3.0V 和 3.3V 通用电压下为 1.5V±1.0V。其压控输入阻抗极高（≥1.0MΩ），几乎不消耗控制源的电流。
Q3：5T系列5032温补晶振的相位噪声（Phase Noise）表现如何？
A： 5T系列具备非常出色的低相噪特性，能有效遏制无线专网和电信传输中的抖动。规格书给出的标准实测参考如下：
在 10MHz 频点下：100Hz偏移处为 -122dBc/Hz；1kHz偏移处为 -138dBc/Hz；10kHz偏移处低至 -145dBc/Hz。
在 13MHz 频点下：1kHz偏移处为 -135dBc/Hz；10kHz偏移处更可达到 -148dBc/Hz。 该相噪水平能极大提高移动通信及智能无线电的解调灵敏度。
Q4：硬件工程师在布线（Layout）5T系列晶振时有什么特殊建议？
A： 1、 根据规格书推荐的 Land Pattern（引脚焊盘图），请务必在电源引脚（#4 Vcc）与地引脚（#2 GND）之间就近并联一个 0.1µF 的去耦电容（建议距离引脚不超过2mm），以有效滤除电源高频纹波，确保时钟信号的稳定度。 2、 5T系列的引脚定义为：#1为Vcont（用于VCTCXO）或GND/NC（用于标准TCXO）；#2为GND；#3为时钟信号输出（Output）；#4为供电电源VDD
Q5：什么是Clipped Sinewave（削峰正弦波）输出？5T系列使用它有什么好处？
A： Clipped Sinewave 是一种谐波成分少、波形边缘较平缓的正弦波输出形式。5T系列采用该输出（输出电平 0.8Vp-p min.），相比于方波（CMOS）输出，它能显著降低高频电磁干扰（EMI）和系统射频噪声，并且功耗极低，非常适合对噪声极度敏感的无线通信前端及高频测试仪器。
Q6：5T系列5032 TCXO在10MHz、26MHz、50MHz等频点上是否有现货？支持样品申请吗？
A： 晶科鑫在通信及工业常用标准频点（如10MHz, 19.2MHz, 26MHz, 38.4MHz, 40MHz, 50MHz等）常备全自动化生产线产能与部分现货。针对企业研发阶段，我们提供完善的样品申请快速通道，您可以直接点击页面上的“样品申请”或联系客服，提供您的具体频点、电压及精度要求，我们将在1-3个工作日内安排测样。
