9T|SMD TCXO

晶振型号:SJK-9T系列SMD1409温补晶振TCXO/VCTCXO

输出模式:Sinewave/CMOS

频率范围:5MHz~170MHz

工作电压:3.3V/5.0V, or specify

频度公差:±1.0ppm max.

温度频差:±0.5ppm~±4.6ppm max.

支持VC功能:是

VC-TCXO:±5ppm min.

工作温度:-30~+85℃, -40~+85℃, or specify

产品尺寸:14.5×9.6×6.5mm


9T系列SMD1409温补晶振TCXO/VC-TCXO描述:

晶科鑫 9T 系列是一款基于 FR-4 PCB 金属外壳封装 SMD1409 的高精密贴片温度补偿晶体振荡器。该系列支持 TCXO(固定频率) 与 VC-TCXO(压控温补) 两种配置,满足 Stratum 3 网络同步标准的高稳定度要求。其频率范围覆盖 5MHz 至 170MHz,并提供 正弦波(Sine Wave)与 CMOS 双输出选择,为复杂的电信、微波及精密测试系统提供纯净、可靠的时间基准。


六大核心优势

  • 超低相位噪声,确保信号纯净度: 1KHz频偏下相位噪声低至 -141 dBc/Hz,100KHz下达 -155 dBc/Hz,极大地降低了系统抖动(Jitter),大幅提升微波及射频通信系统的抗干扰能力。

  • 创新的第3层补偿结构: 相比传统温补晶振,9T系列通过更精密的温度补偿算法与硬件架构,实现了高频段下的超高稳定性(温度频差优于±4.6ppm)。

  • 小体积、高可靠性封装: 采用 14.5×9.6×6.5 mm 金属盖 SMD 封装,气密性极佳,抗震防潮,适应工业级自动化贴片生产。

  • 宽频段与标准输出: 支持 40MHz 至 125MHz 频率定制,标准 LVCMOS 输出,直接匹配主流数字基带芯片与FPGA。

  • 工业级宽温工作: 支持 -40°C 至 +85°C 工业级宽温表现,满足户外基站、卫星通信等严苛环境需求。

  • 绿色环保认证: 全线产品符合 RoHS 标准,无铅环保。

应用场景拓补

  • 电信系统与网络基站: 5G微基站、时间同步服务器(IEEE 1588、NTP)。

  • 无线与微波通信: 卫星通信终端(VSAT)、微波点对点传输设备。

  • 精密测试与测量: 频谱分析仪、频率计、高端医疗检测设备。


9T系列SMD1409温补晶振TCXO/VC-TCXO技术参数:

Item Type 9T系列SMD1409温补晶振TCXO/VC-TCXO
Frequency Range
5MHz~170MHz
Supply Voltage
3.3V /5.0V
Current Consumption
45mA max.
Output Level

Sine Wave

3dBm
Harmonics: -30dBc max.

CMOS

“0" level 0.1×Vcc V max.
“1" level 0.9×Vcc V min.

Output Load
50Ω
15pF, or specify
Frequency Stability vs. Tolerance
±1.0ppm max.
vs. Temperature
±0.5ppm~±4.6ppm max.
vs. Supply Voltage
±1.0ppm max.
vs. Load
±1.0ppm max.
vs. Aging
±1.0ppm max.
Start-up Time
2ms max. 10ms max.
Rise and Fall Time
- 10ns max.
VC-TCXO Frequency Control Range
±5.0ppm min.
Control Voltage Range
1.5V±1V@3.3V /2.5V±2V@5.0V
Input impedance
1.0MΩ min.
Response Slope
Positive
Phase Noise Offset 10Hz
-87dBc/Hz max.
Offset 100Hz
-117dBc/Hz max.
Offset 1KHz
-141dBc/Hz max.
Offset 10KHz
-148dBc/Hz max.
Operating Temperature Range
-30~+85°C, -40~+85°C, or specify
Storage Temperature Range
-55~+125°C

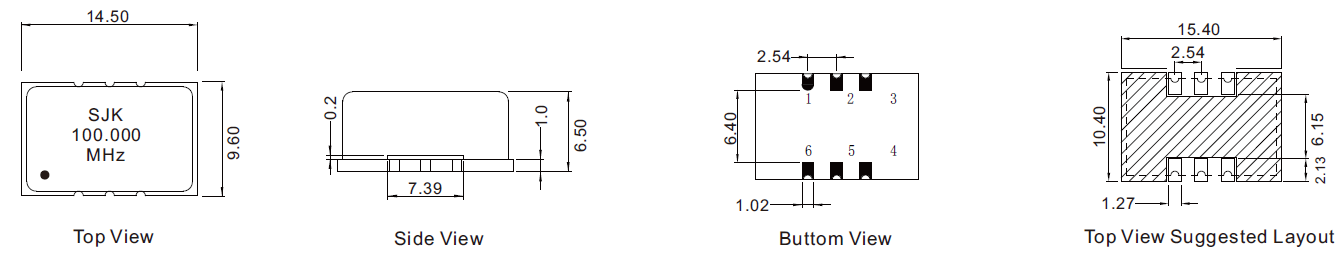

9T系列SMD1409温补晶振TCXO/VC-TCXO尺寸图:

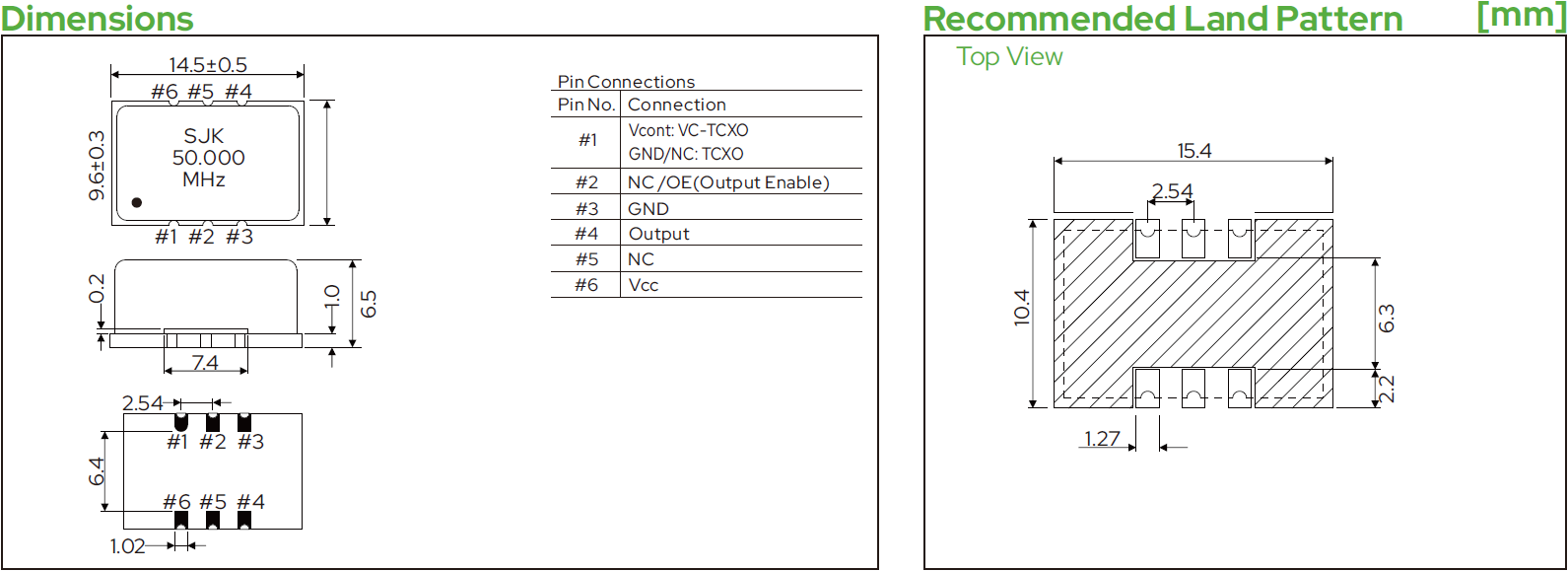

9T系列SMD1409温补晶振VC-TCXO尺寸图



9T系列SMD1409温补晶振TCXO/VC-TCXO常见问题(FAQ):

Q1: 晶科鑫 9T 系列是否满足网络通信中的 Stratum 3(三级钟)标准?

A1: 是的。根据规格书,9T系列温补晶振其温度频差在特定规格下最高可达 ±0.5ppm,且年老化率控制在 ±1.0ppm/year max. 以内。其优异的长期稳定性和低温度漂移特性,完全契合并满足网络时间同步中 Stratum 3 级时钟源的严苛要求。

Q2: 该 1490 封装晶振同时支持“正弦波(Sine Wave)”和“CMOS”输出,研发在选型时该如何抉择?

A2: 这取决于您的系统电路架构: - 削峰正弦波 (Sine Wave):由于高次谐波成分少,产生的电磁干扰(EMI)极低,因此特别适合用于对噪声极度敏感的无线基站、射频前端(RF)或微波通信系统。规格书标注其输出电平 ≥ 3dBm,负载为 50Ω。 - CMOS:输出波形为标准的方波("0"电平 ≤ 0.1xVcc,"1"电平 ≥ 0.9xVcc),驱动能力强,可以直接驱动FPGA、DSP或数字基带芯片的时钟引脚,其输出负载为 15pF[cite: 1]。

Q3: 规格书中的 TCXO 和 VC-TCXO 有什么区别?9T系列如何支持这两种模式?

A3: - TCXO(温度补偿晶体振荡器):频率完全由内部温度补偿网络决定,输出固定频率。此时 9T 的第 #1 脚作为 GND 或悬空(NC)处理。 - VC-TCXO(压控温度补偿晶体振荡器):在温补的基础上,允许外部输入一个控制电压来对输出频率进行微调。9T系列支持最低 ±5.0ppm 的压控调整范围(控制电压 1.5V±1V),此时第 #1 脚必须接 Vcont 压控信号[cite: 1]。

Q4: 9T系列的启动时间(Start-up Time)和相位噪声表现如何?对系统有哪些好处?

A4: 该晶振的起振速度极快,正弦波输出时起振时间仅 2ms max.,CMOS输出时为 10ms max.[cite: 1],能够确保设备在上电后迅速进入工作状态。在相位噪声方面,1KHz 频偏下低至 -141dBc/Hz,10KHz 频偏下低至 -148dBc/Hz,超低的相噪能提供近乎完美的频谱纯净度,大幅度降低微波传输中的相位抖动与系统误码率。
