8T系列SMD7050温补晶振TCXO/VC-TCXO描述：
SJK晶科鑫 8T系列 是一款单芯片结构（Single package structure）的小型轻量化 SMD 7050（7.0×5.0×2.0mm） 贴片式温补石英晶体振荡器（TCXO）。该系列同时支持具备压控频率微调功能的 VC-TCXO 版本。
8T系列专门针对低功耗、高频稳、超低相位噪声（Low phase noise）的应用场景打造，支持 1.8V / 2.5V / 3.0V / 3.3V 宽电压或低电压操作。其优异的温度补偿性能可提供低至 ±0.5ppm 的超高温度频稳，是现代化无线通信、导航同步及物联网核心时钟源的理想选择。
双波形输出，灵活兼容： 支持 Clipped Sine Wave（削峰正弦波） 与 CMOS 两种输出电平，完美匹配不同基带芯片的接口需求。
支持1.8V低电压： 顺应低功耗设计趋势，最低支持 1.8V 供电，延长便携/穿戴设备的电池寿命。
宽频段覆盖： 独特包含 32.768kHz 低频实时时钟点，以及 6.4MHz 至 52MHz 的高频段。
卓越的超低相噪表现：
在 10MHz 频点下，Offset 10kHz 处的相位噪声低至 -145 dBc/Hz；
在 13MHz 频点下，Offset 10kHz 处的相位噪声低至 -148 dBc/Hz。
出色的长期稳定性： 老化率控制在 ±1.0ppm/year max.，确保设备生命周期内的时钟精准度。
绿色环保标准： 完全符合 RoHS Compliant / Pb Free（无铅环保） 认证。
GPS / GNSS 导航： 车载导航、定位终端、高精度时钟同步。
智能穿戴与物联网（IoT）： 智能手表、便携式医疗设备、低功耗无线传感器网关。
移动智能终端： 智能手机、移动无线电设备。
工业无线通信： 工业无线电数传电台、物联网基站、智能电网终端。
|
Item /Type |
8T系列SMD7050温补晶振TCXO/VC-TCXO |
|||
|
Frequency Range |
6.4MHz~52MHz | 32.768KHz | 6.4MHz~52MHz | |
|
Supply Voltage |
1.8V~3.3V |
3.3V |
1.8V~3.3V |
|
|
Current Consumption |
3.5mA max. |
8mA max. | 13mA max. | |
|
Output Level |
Clipped Sine Wave
0.8VP-P min.
(DC-Coupled)
|
CMOS
VOH: 0.9VDD min., VOL: 0.1VDD max.
Duty Cycle: 45~55%
|
||
|
Output Load |
10KΩ//10pF |
15pF, or specify |
||
| Frequency Stability |
vs. Tolerance |
±1.0ppm max. |
±2.0ppm max. |
|
|
vs. Temperautere |
±0.5ppm~±3.0ppm max. |
±0.5ppm~±3.0ppm max. |
||
|
vs. Supply Voltage |
±0.2ppm max. |
±0.3ppm max. |
||
|
vs. Load |
±0.2ppm max. |
±0.3ppm max. |
||
|
vs. Aging |
±1.0ppm/year max. |
±1.0ppm/year max. |
||
|
Start-up Time |
2ms max. | 10ms max. | ||
|
Rise and Fall Time |
- |
10ns max. |
||
| VC-TCXO |
Frequency Control Range |
±5.0ppm min. |
||
|
Control Voltage Range |
0.9V±0.6V@Vcc(1.8V), 1.4V±1V@Vcc(2.5V), 1.5V±1V@Vcc(3.0V/3.3V) |
|||
|
Input impedance |
1.0MΩ min. |
|||
|
Response Slope |
Positive |
|||
| Phase Noise |
Offset 10Hz |
-80dBc/Hz @13MHz |
- |
-96dBc/Hz @10MHz |
|
Offset 100Hz |
-115dBc/Hz @13MHz |
- |
-122dBc/Hz @10MHz |
|
|
Offset 1KHz |
-135dBc/Hz @13MHz |
- |
-138dBc/Hz @10MHz |
|
|
Offset 10KHz |
-148dBc/Hz @13MHz |
- |
-145dBc/Hz @10MHz |
|
|
Operating Temperature Range |
-30~+85°C, -40~+85°C, or specify |
|||
|
Storage Temperature Range |
-55~+125°C |
|||

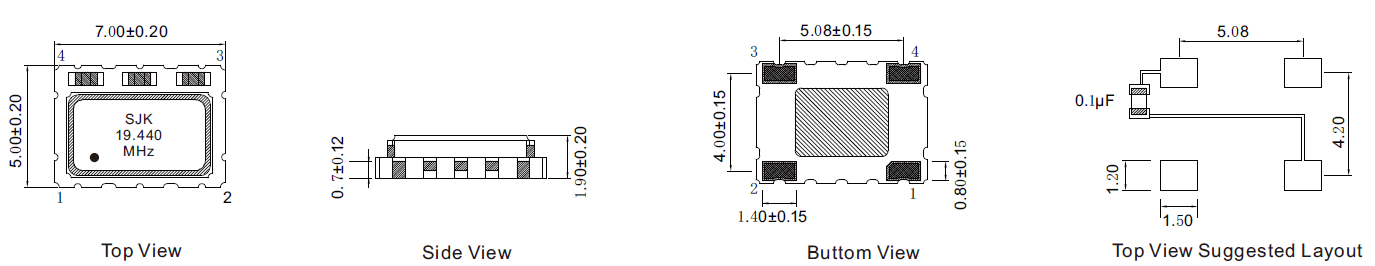

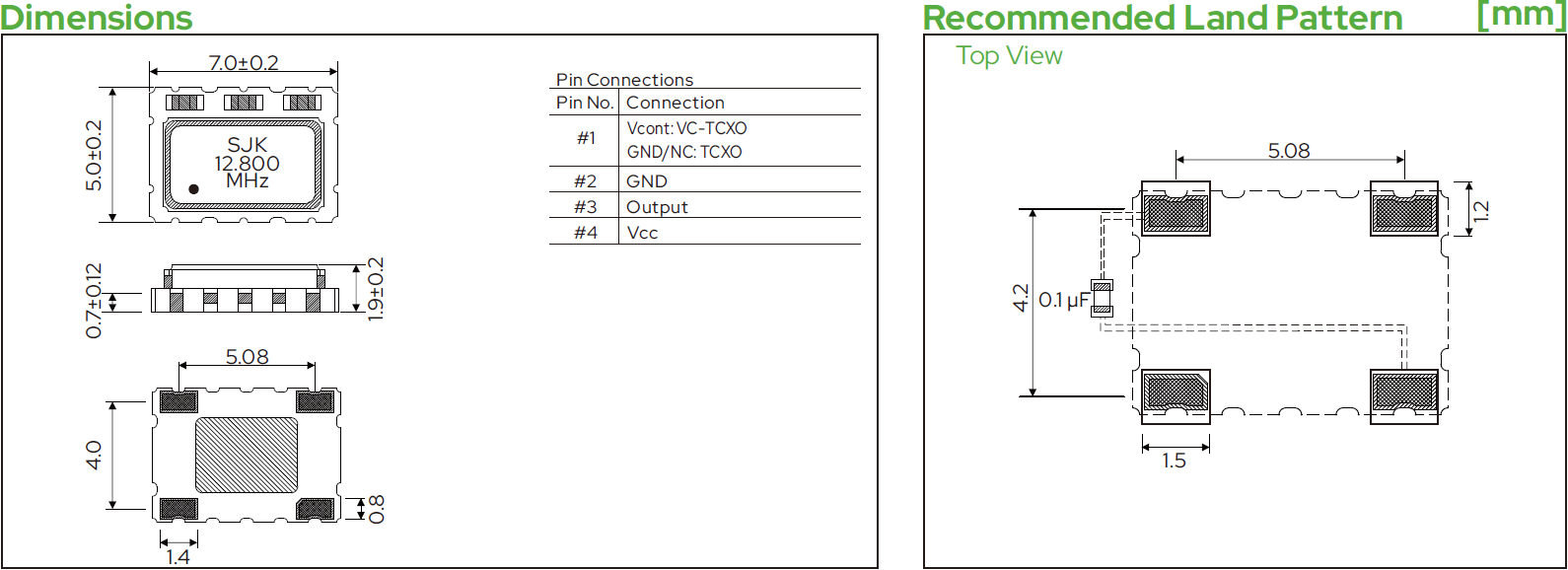

8T系列SMD7050温补晶振TCXO/VC-TCXO尺寸图：
8T系列SMD7050温补晶振TCXO/VC-TCXO常见问题(FAQ)：
A: 8T系列采用标准的 4-Pin 封装设计，根据您选择的是 TCXO 还是 VC-TCXO，Pin 1 的定义会有所不同：
Pin #1： Vcont（若为 VC-TCXO 压控版本，此脚接控制电压） / GND或NC（若为标准 TCXO 版本，此脚接地或悬空）。
Pin #2： GND（系统接地）。
Pin #3： Output（信号输出端）。
Pin #4： VDD（电源供电端，建议并联一个 0.1µF 的去耦电容以滤除电源噪声）。
A: 8T系列提供 Clipped Sine Wave（削峰正弦波） 和 CMOS 两种输出类型，满足不同的电路设计需求：
Clipped Sine Wave： 拥有更好的谐波抑制与更低的功耗。输出电平为 0.8Vp-p min.，标准测试负载为 10kΩ // 10pF。在高频段下，其最大功耗仅为 3.5mA max.（对比下极具省电优势）。
CMOS 波形： 适合直连数字电路。高电平 VOH≥ 0.9VDD，低电平 VOL≤0.1VDD，占空比（Duty Cycle）为 45~55%。标准测试负载为 15pF，高频段最大功耗为 8mA max.。
A: 这是一个常见的设计误区。对于 8T 系列而言，32.768kHz 属于超低频点，为了在 7050 相对较大的腔体内对低频信号实现极其严苛的温度补偿和低相噪输出，其内部放大与补偿电路需要特定设计，因此其最大功耗限定在 13mA max.。而常规高频段（6.4MHz~52MHz）的功耗则非常低，Clipped Sine 仅需 3.5mA max.，CMOS 仅需 8mA max.。
A: 8T 系列在 VC-TCXO 模式下，其频率控制范围（Frequency Control Range）至少可达 ±5.0ppm min.。根据您选择的供电电压（Vcc）不同，Pin 1 的控制电压范围对应如下：
当 VDD = 1.8V 时：控制电压范围为 0.9V±0.6V。
当 VDD = 2.5V 时：控制电压范围为 1.4V±1V。
当 VDD = 3.0V / 3.3V 时：控制电压范围为 1.5V±1V。 其压控响应斜率（Response Slope）均为正斜率（Positive），输入阻抗极高（1.0MΩ min.），极易被控制电路驱动。
A: 8T 系列标准规格支持 -30~+85℃ 或 -40~+85℃ 的工业级宽温工作环境（亦可根据特殊需求指定定制）。在此温度区间内，其温度频稳度（vs. Temperature）最高可达到 ±0.5ppm~±3.0ppm max. 的优秀表现，能有效防止环境剧烈温差导致的系统丢包或时钟失步。
