SJK-7I系列SMD5032贴片晶振产品描述

SJK晶科鑫 7I系列是一款高品质的 SMD5032贴片晶振（5032无源晶振），采用4引脚（4 Pins）陶瓷金属封装，标准尺寸为 5.0×3.2×0.9mm。该系列石英晶体谐振器具备 8MHz 至 125MHz 的宽频率范围，拥有高精度、低老化率以及优异的耐热抗震性能。7I系列5032晶振通过了RoHS绿色环保认证，作为核心频率控制元件，广泛应用于无线通讯、物联网（IoT）、智能家居、安防监控、汽车电子及工业控制等领域。

核心优势与特点

• 超小薄型封装：标准5032贴片封装（5.0×3.2mm），厚度仅0.9mm，完美适应高密度表面贴装（SMT）及回流焊工艺。

• 宽频段覆盖：基频与三次泛音设计，支持 8MHz、11.0592MHz、12MHz、16MHz、24MHz、25MHz 至 125MHz 常用及特殊频点定制。

• 高稳定低功耗：优异的频率稳定度（可达±10ppm / ±20ppm），低等效串联电阻（ESR），确保系统长期稳定运行。

• 绿色环保标准：全面符合Pb-Free/RoHS/REACH环保要求。

5032无源晶振 - 典型应用场景

SJK晶科鑫7I系列SMD5032石英晶体广泛应用于各类时钟信号源与微处理器（MCU）基准时钟：

1. 工业自动化与电力硬件：工业PLC控制系统、变频器、伺服驱动器、智能电网集中器、三相电子电表。
2. 大功率与商业网络通信：企业级Wi-Fi路由器、交换机、基站光模块、网络存储（NAS）、基准时钟板。
3. 汽车电子与安防监控（非核心安全）：车载行车记录仪、车载影音导航（IVI）、后视摄像头、中大型DVR硬盘录像机、室外球机监控摄像机。
4. 电脑周边及商业终端：台式机主板、工控机（IPC）、商用POS机、大型打印机/复印机控制板

SJK-7I系列SMD5032贴片晶振规格参数:

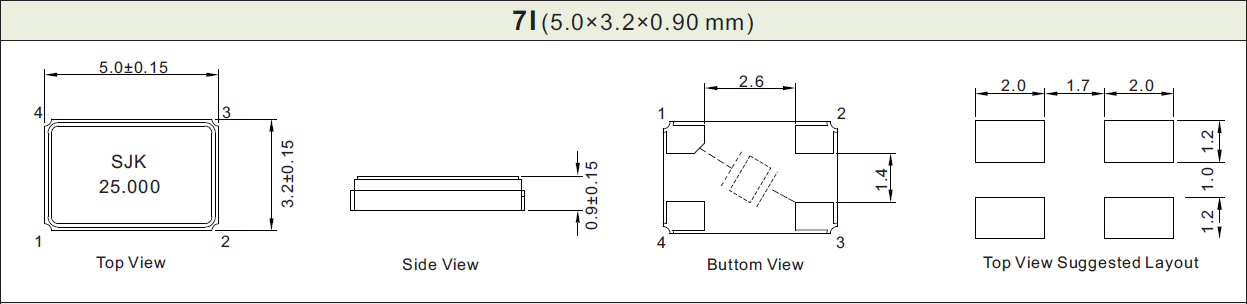

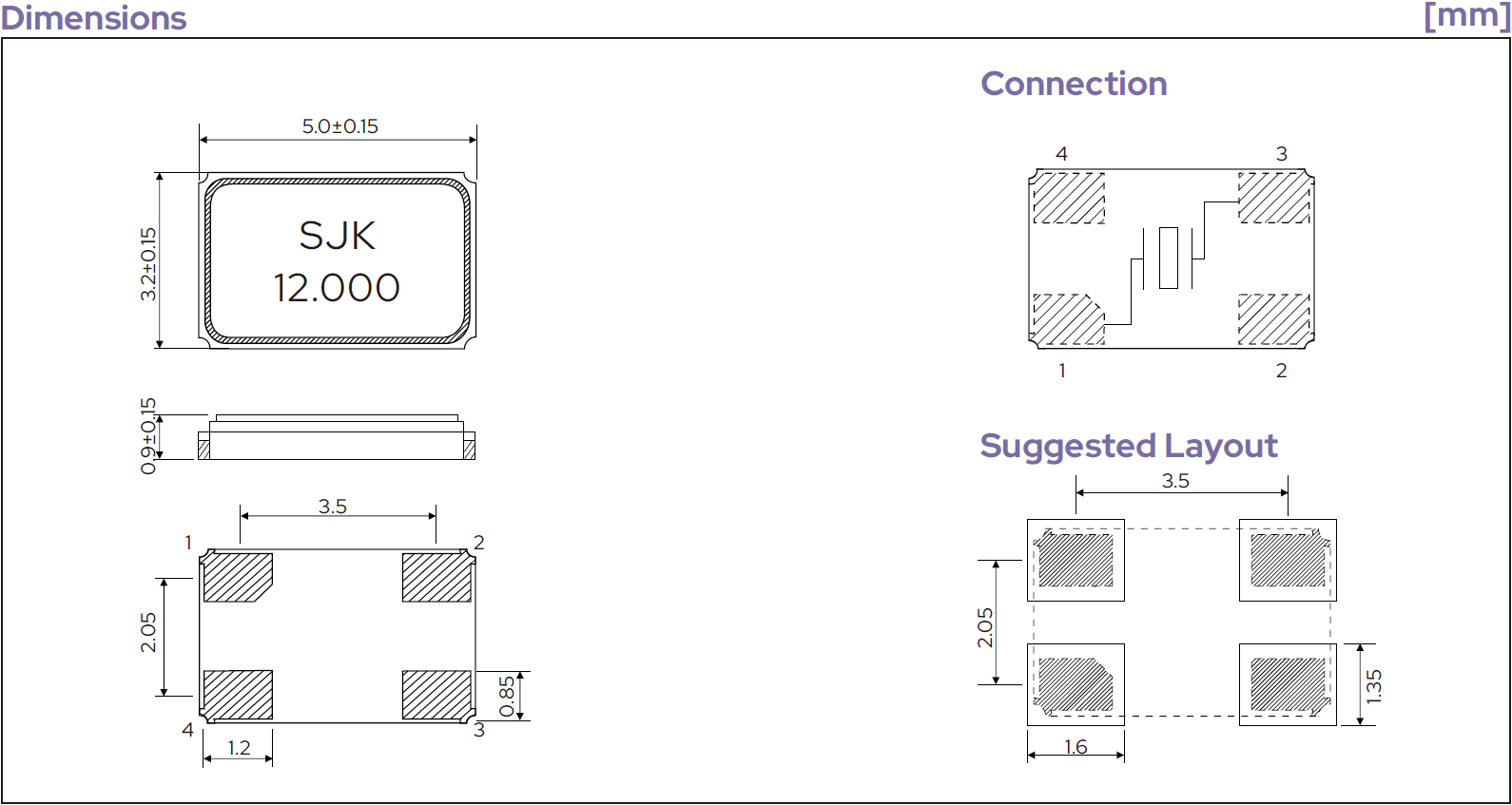

SJK-7I系列SMD5032贴片晶振产品外观尺寸图(单位:mm):

SJK-7I系列SMD5032贴片晶振常见问题解答 (FAQ)

Q1：7I系列5032贴片晶振是无源晶振还是有源晶振？需要怎么区分？

A： 晶科鑫（SJK）的7I系列属于无源晶振（石英晶体谐振器/Crystal）。

• 引脚特征：它采用标准的4脚（4 Pins）金属封装。

• 工作原理：它本身没有IC，无法独立产生振荡信号，必须依赖外部芯片（如MCU）内置的振荡电路以及匹配的负载电容才能工作。如果您需要自带电压驱动的有源晶振（振荡器），请参考我们的 7N系列（SMD5032有源晶振）。

Q2：该5032晶振标准包装的盘装数量（MPQ）是多少？可以申请免费样品吗？

A： 7I系列SMD5032贴片晶振的标准卷带包装（Tape & Reel）为1000pcs/盘。 为了方便工程师研发打样与测试，晶科鑫支持免费提供样品（Sample Free）。您只需点击页面上方的“申请样品”或联系在线客服，提供您所需的具体频率和负载电容（CL）即可。

Q3：7I系列能覆盖哪些常用的标称频率？可以定制偏门频点吗？

A： 该系列的频率范围非常广泛，支持 8MHz 到 125MHz。

• 常用工业频点现货：如8MHz, 11.0592MHz, 12MHz, 16MHz, 24MHz, 25MHz, 26MHz, 27.12MHz, 32MHz, 48MHz等均备有充足现货。

• 定制服务：如果您需要特殊或偏门的频点，晶科鑫作为源头厂家，支持高精度、窄公差的特殊频率定制，欢迎提供规格书进行对标。

Q4：这款5032贴片晶振的耐温表现如何？是否通过车规级认证？

A： 7I系列采用高可靠性的玻璃/金属缝焊工艺，标配工作温度范围：

• 民用/工业级：-40℃ 至+85℃（满足绝大多数物联网、网络通信及智能家居需求）。

• 扩展工业级：支持定制-40℃至 +125℃的宽温工作环境。

注：如需符合 AEC-Q200 认证的标准汽车电子车规级晶振，请联系我们的销售代表获取专属车载系列型号。

Q5：7I系列5032晶振回流焊（Reflow）的最高温度是多少？有哪些焊接注意事项？

A： 本产品全面符合RoHS和无铅（Lead-Free）环保标准。

• 最高耐受温度：回流焊峰值温度最高可达260°C（维持时间约 10-15 秒）。

• 操作建议：请严格按照页面提供的“回流焊温度曲线图”进行设置。焊接过程中应避免超声波清洗，以免超声波频率与晶体内部产生共振，导致晶片碎裂或气密性受损。
