SJK-6G系列SMD6035贴片晶振产品描述：
工晶科鑫（SJK）推出的 6G系列 是一款采用标准 6.0×3.5mm 封装的表面贴装（SMD）无源石英晶体谐振器。该系列频率范围宽广（覆盖 8MHz 至 100MHz），具备超高频差精度（最低可达 ±10ppm）、超低等效电阻（ESR）以及优异的耐热抗震性能。
本系列提供 2针（2 pads） 和 4针（4 pads） 两种封装结构，兼容各大国际主流品牌同类型号，是智能家居、网络通信、工业控制及物联网（IoT）设备中高性价比的时钟信号源方案。
高精度与低漂移： 常温频差可选±10ppm、±20ppm，老化率低至±3ppm/年，确保设备长期通信稳定、不丢包。
微型超薄封装：6.0×3.5×1.0mm 的小体积，极大节省 PCB 板载空间，满足现代电子产品轻薄化、高密度布线需求。
高可靠性金属焊封： 采用先进的金属 Seam 焊接工艺，气密性极佳，耐高温、抗机械冲击，可在-40℃~+85℃的工业级宽温环境中稳定工作。
优异的电气性能： 具备低励振电平（Drive Level）和低基模等效电阻，电路更易起振，有效降低整机系统功耗。
绿色环保工艺： 100% 符合 RoHS 及 REACH 环保标准，完美支持自动化贴片（SMT）及高规格无铅回流焊。
现货速发： 8MHz, 11.0592MHz, 12MHz, 16MHz, 24MHz, 25MHz, 48MHz 等常用频点长期备有海量现货，当天即可发货
6G系列 SMD6035晶振凭借其高稳定性和成熟的工艺，广泛应用于对时钟频率有严格要求的各类电子设备中：
网络通信： 无线路由器、千兆网关、光端机、基站无线模块。
物联网与智能家居： 智能电表、智能门锁、WiFi/蓝牙/ZigBee 模组、智能家电主控。
工业电子： PLC 控制器、数控设备、仪器仪表、安防监控摄像头。
消费电子： 平板电脑、网络电视盒、电脑周边、数码音频设备。
为什么选择 SJK 晶科鑫？
免费样品： 全系列支持免费申请样品（Sample Free），配有机台快速测试，助力您的研发项目快速推进。
电路匹配测试： 针对出厂产品，我们可免费提供 PCB 匹配测试服务（包括负性阻抗、负载电容匹配分析），解决起振不良隐患。
现货速发： 8MHz, 11.0592MHz, 12MHz, 16MHz, 24MHz, 25MHz, 48MHz 等常用频点长期备有海量现货，当天即可发货。
SJK-6G系列SMD6035贴片晶振规格参数:
| 型号 | 6G系列SMD6035贴片晶振 |
| 频率范围 | 8MHz~100MHz |
| 频率公差(@25℃) | ±10ppm,±20ppm,±30ppm或定制 |
| 频率精度(工作温度) |
±10ppm,±20ppm,±30ppm或定制 |
| 工作温度 |
-20℃~+70℃,-40℃~+85℃,或定制 |
| 静态电容 | 3pF最大 |
| 驱动功率 |
10μW典型值(200μW最大) |
| 负载电容 | 10pF,12pF,16pF,或定制 |
| 谐振电阻 | 150Ω最大(8MHz~10MHz) |
| 80Ω最大(10MHz~12MHz) | |
|
50Ω最大(12MHz~40MHz) |
|
|
70Ω最大(40MHz~100MHz) |
|
| 老化率 |
±3ppm/年最大 |
| 存储温度 | -55℃~+125℃ |
| 产品尺寸(L×W×H)(mm) | 6.0×3.5×1.0 |

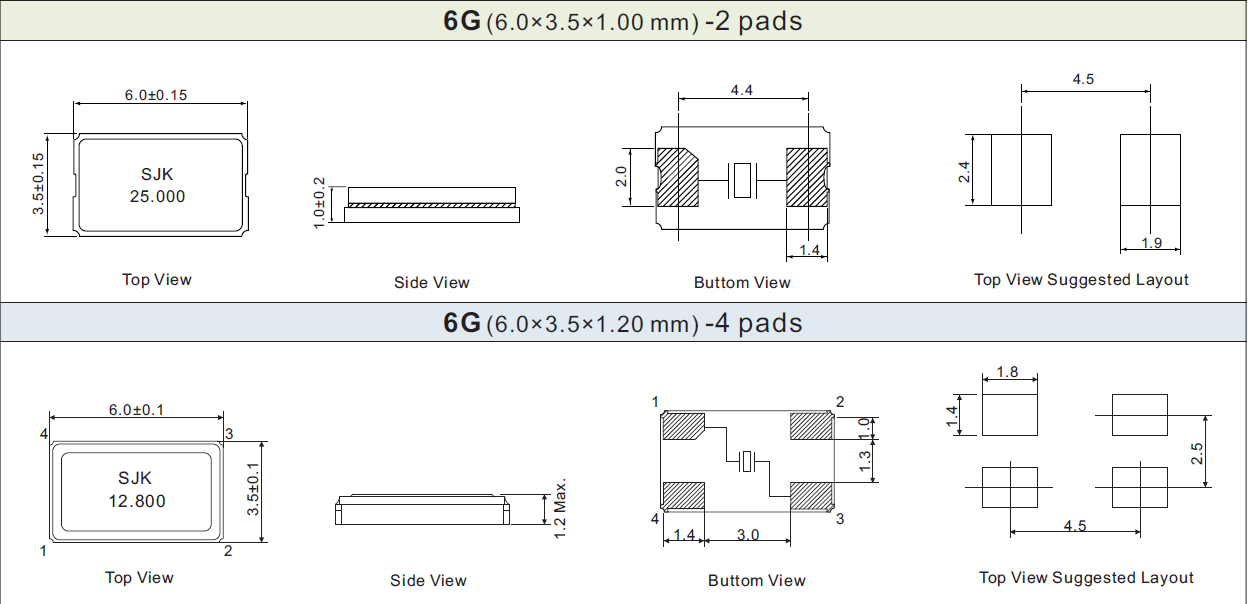

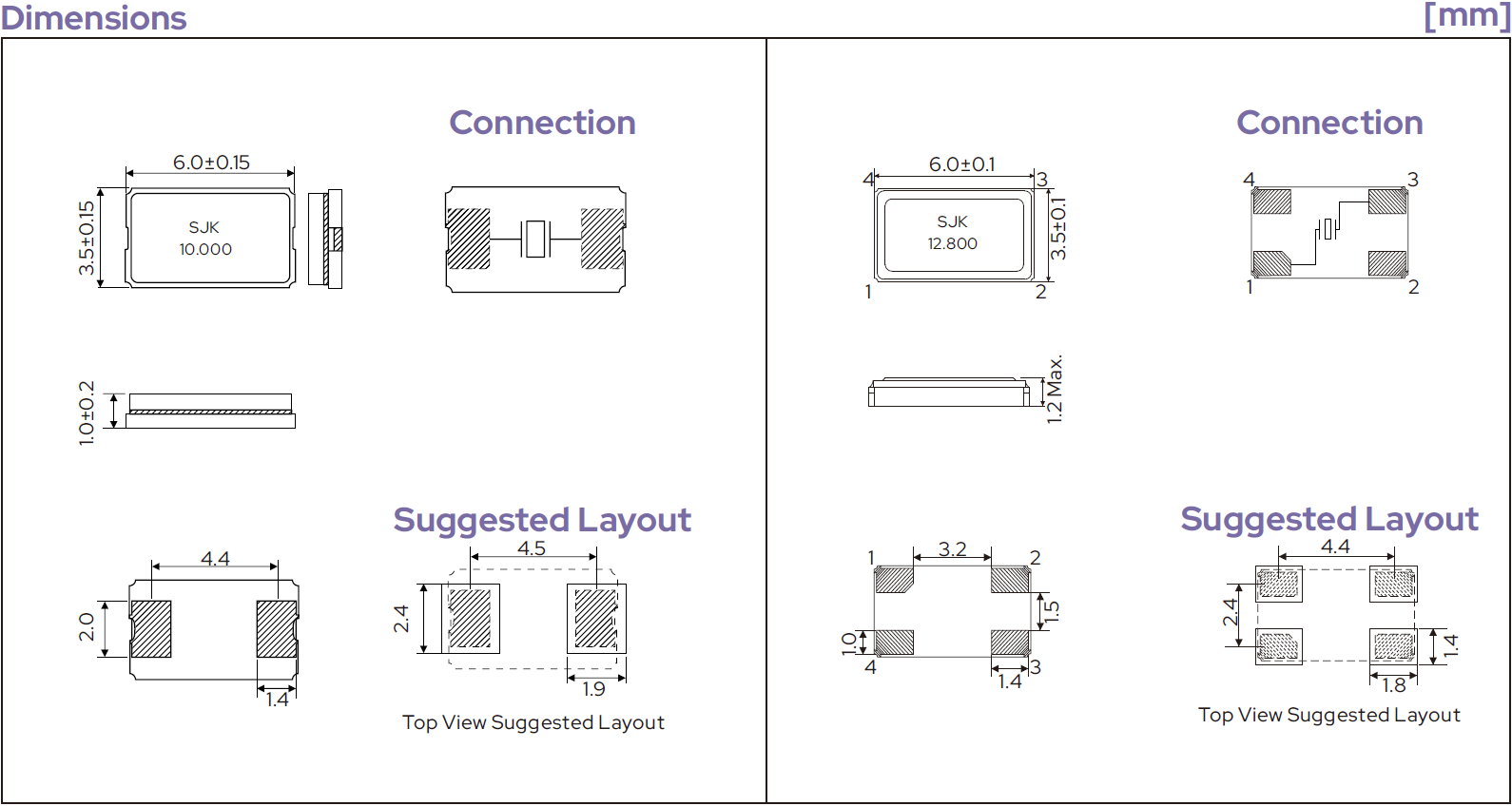

SJK-6G系列SMD6035贴片晶振外观尺寸图(单位:mm):
SJK-6G系列SMD6035贴片晶振常见问题(FAQ)
答： 晶科鑫（SJK）的6G系列6035贴片晶振，在尺寸（6.0×3.5×1.0mm）、电气参数和可靠性上符合国际通用标准，可实现对国际一线品牌同类产品的完美国产替代。例如：
EPSON（爱普生）： FA-238V 系列
TXC（台湾晶技）： 7M 系列
NDK： NX6035SA 系列
我们的技术团队可根据您现有的板卡设计，免费提供无缝替代的选型匹配与样品测试服务。
答： 6G系列同时提供 2针 和 4针 两种封装形式，两者的核心电气性能（如频率精度、老化率）完全一致：
4 pads（4脚）： 其中2个脚为信号引脚（通常为1、3脚），另外2个脚（2、4脚）连接金属外壳并接地。其优势在于抗电磁干扰（EMI）性能更好，焊接在PCB板上时更加牢固，适合对稳定性要求高的通信和工业设备。
2 pads（2脚）： 仅有2个信号引脚，没有接地脚。其优势在于线路板布线更简单，综合性价比更高。
选型建议： 如果您的产品有严格的射频或EMC测试要求，建议优先选用4脚封装；若是常规消费电子或智能家居，2脚封装更具成本优势。
答： 频率公差（常温频差）代表了晶振在25℃基准温度下的初始精度。
±10ppm / ±20ppm（高精度）： 主要用于对时间同步、数据传输速率要求极高的场景，如WLAN、网关、低功耗蓝牙及基站通信。如果精度不够，可能会导致通信丢包或连接失败。
±30ppm及以上（常规精度）： 适用于对时钟要求不太严苛的消费类电子，如智能小家电、玩具等。
晶科鑫支持最高 ±10ppm 的高精度定制，确保您的设备在复杂网络环境下稳定不掉线。
答： 6G系列SMD6035晶振采用了全金属Seam（玻璃/金属熔封）封装工艺，具备极佳的气密性和耐热性。
我们提供 -40℃ ~ +85℃ 的工业级宽温定制，完全能满足大部分户外智能安防、工业控制以及汽车车载电子（如行车记录仪、车载影音）的需求。
针对要求更高的车身控制或安全系统，晶科鑫亦拥有专门的 A7U系列 车规级贴片晶振（符合AEC-Q200认证），欢迎向客服索取专属方案。
答： 6G系列晶振完全支持自动化贴片及无铅回流焊（Pb Free）。为了保障良率，请在生产时注意以下几点：
严格控制回流焊温度： 建议最高峰值温度控制在 260℃ 以内，持续时间不超过 10 秒。
避免超声波清洗： 石英晶体对超声波频率敏感，超声波清洗可能引发晶片共振导致内部微裂纹，如必须清洗，请先进行小批量评估。
防潮管理： 拆封后如未及时使用，请妥善保存于干燥箱内，避免引脚氧化影响焊接。
答：
技术服务： 晶科鑫不仅提供产品，还可为客户提供 PCB电路匹配测试（Matching Test） 服务。如果您在开发初期遇到电路匹配（如负载电容匹配、负性阻抗预估）等难题，我们的工程师可协助调整。
交期与样品： 常用频点（如 8MHz, 12MHz, 16MHz, 24MHz, 25MHz 等）晶科鑫长期备有充足现货，可实现当天发货。定制参数或非常用频点，交期一般为 2-4 周。全系列支持免费申请样品。
