6F系列SMD7050贴片晶振产品描述：

SJK晶科鑫 6F系列是一款标准的 7050封装（7.0×5.0×1.0mm）四脚贴片式无源晶振。该系列采用高精度石英晶片与先进的金属封装技术，具备超宽频段（6MHz - 160MHz）输出能力。其优异的抗震性、高重现性以及极低的寄生电容，使其成为对稳定性、长寿命要求极高的工业控制、通信网络及车载电子设备的理想频控选择。

核心优势与特点 / Key Features

• 超高精度与稳定性： 常规调整频差可达 ±10ppm / ±20ppm，在恶劣环境下仍能保持极低的频率漂移。

• 工业级宽温工作： 支持从 -20℃~+70℃（民用级）到 -40℃~ +85℃（工业级扩展） 的宽温度范围定制，完美适应户外及严酷工业环境。

• 高标准制造与合规： 全系列符合 RoHS 绿色环保标准，满足 Pb-Free（无铅） 贴片工艺，具备极强的耐热性，完美适配 260℃ 回流焊自动贴片生产。

• 优异的电气特性： 具有极低的等效电阻（ESR）和低负载电容（CL）设计，易于与市场主流MCU、网络芯片进行完美的电路匹配，起振速度快且稳定。

重点应用领域 / Applications

6F系列7050贴片晶振凭借其中大尺寸带来的优异电气稳定性和散热抗震性能，被广泛运用于：

1. 通信与网络设备： 无线基站、路由器、交换机、光纤收发器、5G通讯模块。

2. 工业控制与安防： 工业自动化PLC、监控摄像机、嵌入式核心板、智能电表。

3. 智能家居与物联网： 智能网关、大功率家电控制板、无线数传模块。

4. 汽车电子（可选）： 车载导航、车载影音系统、车联网终端（T-Box）。

6F系列SMD7050贴片晶振规格参数:

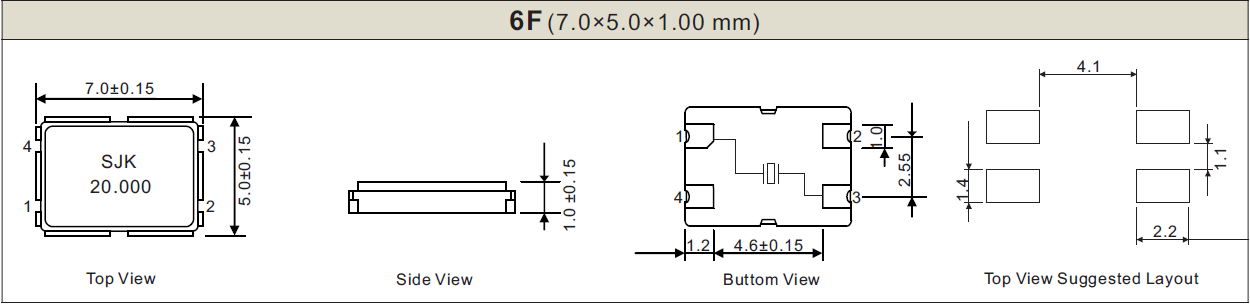

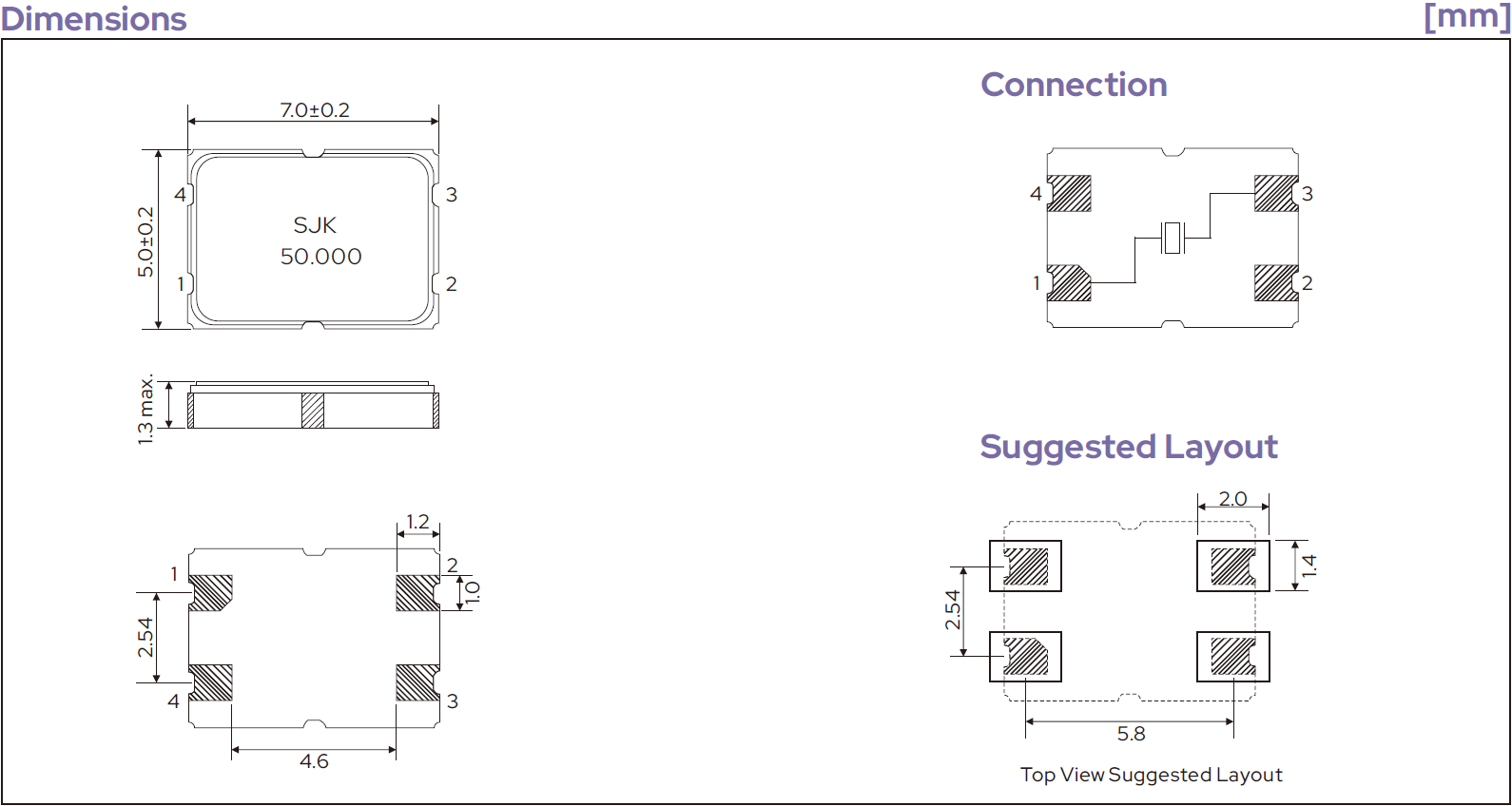

6F系列SMD7050贴片晶振产品外观尺寸图(单位:mm):

6F系列SMD7050贴片晶振常见问题(FAQ):

Q：SJK的6F系列SMD7050无源晶振可以替代哪些国际品牌的主流型号？

A： 我们的6F系列在电气参数、封装尺寸（7.0×5.0×1.0mm）上完全符合国际标准，可对标并直接替代如 EPSON（爱普生）FA-238V / TSX-3225等同尺寸系列、TXC（台湾晶技）7V系列、Kyocera（京瓷）CX7050系列 等主流型号。如需精确的Cross Reference（型号对照表）和替换评估，请联系我们的应用工程师。

Q：6F系列7050贴片晶振的常规频率有哪些？起订量（MOQ）是多少？

A： 6F系列支持6MHz到160MHz的宽频段。目前8MHz、12MHz、14.7456MHz、16MHz、24MHz、25MHz、125MHz等标准频点长期备有现货，支持快速样品申请。针对常规现货频点，我们支持小批量试产订购；定制参数频点请咨询客服确认具体MOQ。

Q：这款7050晶振是否支持-40℃ ~ +85℃的工业级宽温工作？

A： 支持。6F系列除了提供传统的民用级（-20℃ ~ +70℃）工作温度外，还可以根据客户需求定制工业级（-40℃ ~ +85℃）扩展宽温，并保证在全温度范围内的频率稳定度（如±10ppm / ±30ppm），满足工业控制、安防监控及车载电子的高可靠性要求。

Q：在SMT贴片和回流焊过程中，6F系列晶振需要注意什么？

A： 6F系列采用无铅接脚，符合RoHS及Pb Free环保认证，完全支持自动化高速贴片。在回流焊时，建议最高峰值温度不超过260℃，持续时间保持在10秒以内。由于7050属于中大尺寸封装，焊盘的锡膏厚度建议控制在0.12mm~0.15mm，以确保焊接牢固度并避免基板应力影响晶振性能。

Q：为什么在电路板中7050晶振无法起振，或者频率发生了偏移？
