6LB系列206B贴片32.768KHz晶振描述：
SJK晶科鑫 6LB (206B贴片) 系列是一款高性能、小尺寸（6.0×2.0×2.6mm）的 32.768kHz 石英晶体谐振器。该产品采用独特的“青蛙脚”表贴（SMD）设计，内部包裹高精度圆柱音叉晶体，完美融合了传统圆柱晶振的电气性能与现代SMD的全自动回流焊兼容性。具备低功耗、高频率稳定度及卓越的抗冲击性能，是智能物联网、消费电子、工业控制中实时时钟（RTC）电路的核心高性价比选择。
核心优势：
独特表贴设计： 青蛙脚贴片封装，支持标准的编带包装（Tape & Reel），完美适配SMT高速自动贴片机与无铅回流焊接。
低功耗与高稳定： 驱动功率最大仅 1.0μW，静态电容 2.0pF（典型值），在低功耗运行下仍能保持首年 ±3ppm 的超低老化率。
宽工作温度： 支持 -40℃ 至 +85℃ 的工业级宽温工作环境，确保复杂外部温度下时钟信号依然精准。
绿色环保： 全面通过 RoHS 和 Pb-Free 认证，符合国际环保出口标准。
典型应用场景：
智能物联网与智能家居： 物联网传感器节点、智能门锁、智能电表/水表、智能家电。
网络通信与嵌入式： 无线路由、通信网关、嵌入式控制板、公共广播系统。
汽车与安防监控： 广告机、行车记录仪、智能车载设备、安防摄像头、家庭影院系统。
6LB系列206B贴片32.768KHz晶振规格参数：
| 型号 | 6LB (206B贴片32.736kHz晶振) |
| 标称频率 | 32.768kHz (30kHz~350kHz) |
| 频率精度(25℃) | ±20ppm，或定制 |
| 工作温度 | -40℃~+85℃ |
| 静态电容 | 2.0pF 典型 |
| 动态电容 | 6.4fF 典型 |
| 绝缘电阻 | 500MΩ 最小 |
| 驱动功率 | 1.0μW 最大 |
| 负载电容 | 12.5pF，或定制 |
| 转换温度 | +25℃±5℃ |
| 抛物线系数 | (-0.034±0.005)×10-6/℃2 |
| 老化率(25℃) |
±3ppm 首年 |
| 存储温度 | -55℃~+125℃ |
| 谐振电阻 | 50KΩ 最大 |
| 产品尺寸(L×W×H)(mm) | 6.0×2.0×2.6 |

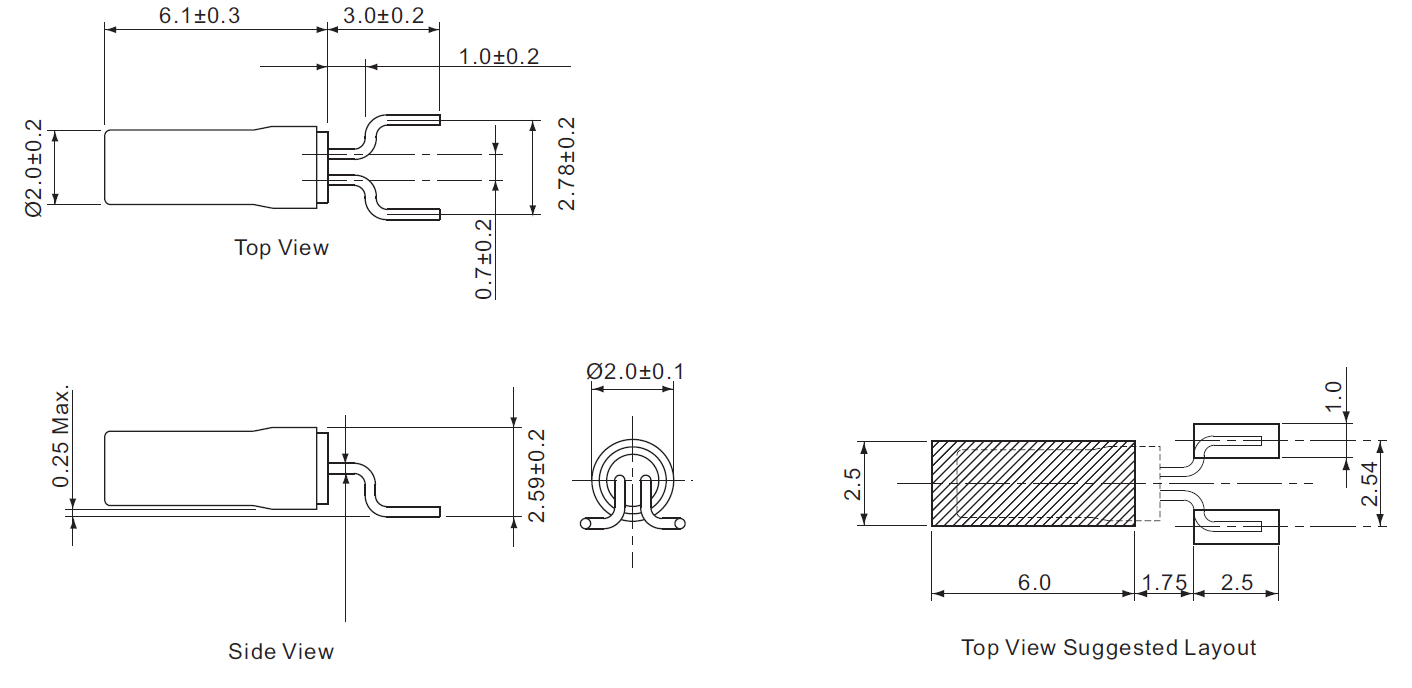

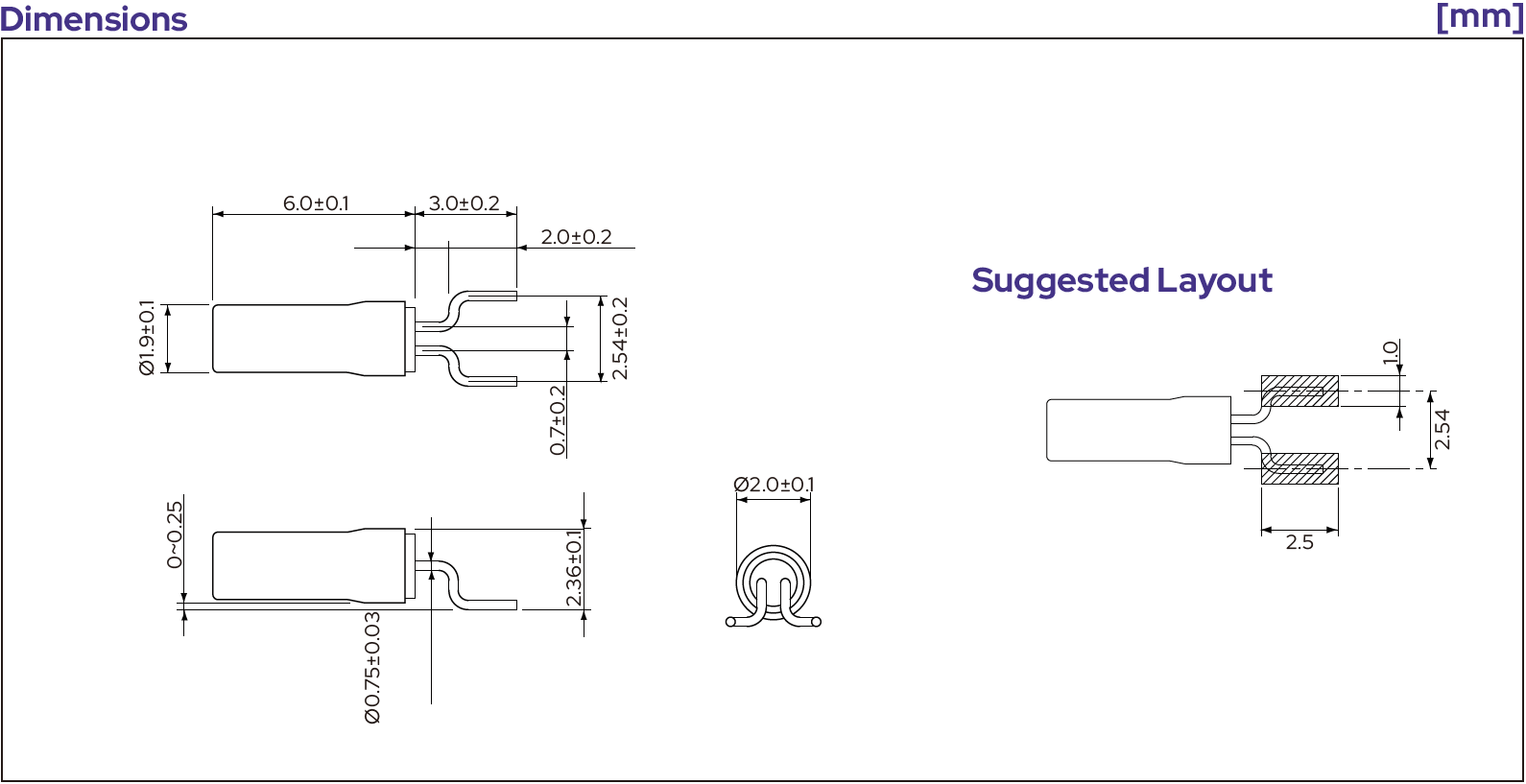

6LB系列206B贴片32.768KHz晶振品尺寸[单位:mm]：
6LB系列206B贴片32.768KHz晶振常见问题(FAQ):
A： “青蛙脚”晶振（如SJK 6LB系列）是指将传统的圆柱音叉晶体（如金属圆柱2x6mm）通过特殊的引脚成型工艺，焊接固定在塑胶或陶瓷底座上，使其变成具备表贴（SMD）能力的封装。它的核心优势在于保留了圆柱晶体成本低、电气性能成熟的特点，同时解决了传统圆柱晶振无法通过 SMT 贴片机进行全自动回流焊的痛点，显著提升了客户工厂的产线生产效率。
A： 6LB系列的标称标准负载电容（Load Capacitance）为 12.5pF，这是市场上最常用的RTC芯片匹配值。如果您使用的是超低功耗的MCU或特定的时钟芯片（如要求 6.pF、7pF 或 9pF），晶科鑫（SJK）支持对负载电容以及频率精度（如定制到 ±10ppm）进行按需定制。
A： 32.768kHz音叉晶振的温度特性曲线呈现一条开口向下的抛物线，6LB系列的转换温度（最高点）在 +25℃±5℃。当环境温度高于或低于 25℃ 时，频率都会发生负向偏移（变慢）。计算公式参考抛物线系数-0.034±0.005)×10-6/℃2。我们的 6LB 系列具备工业级宽温（-40℃~+85℃），可以保证在此温度区间内稳定振荡不卡频。
A： 6LB系列完全支持自动无铅回流焊。但在焊接时，需严格控制回流焊的温度曲线，建议峰值温度不超过 260℃，且高热停留时间不宜过长，以防止内部音叉焊点受热冲击影响精度。另外，在电路板清洗时，应尽量避免高功率的超声波清洗，以免对音叉晶片的微机械结构造成物理损伤。
A： 您可以直接点击本页面上方的“样品申请”或“下载”按钮获取完整的 PDF 技术规格书。也可以通过网站右侧的 QQ 或致电 0755-88352810 直接联系晶科鑫官方客服，我们会根据您的 RTC 芯片型号为您推荐最合适的参数并免费安排样品测试。
