6K系列圆柱式32.768KHz晶振描述：

SJK 6K系列是高性价比的圆柱型（圆柱插件式）音叉石英晶体谐振器。该系列包含标准的 2×6mm（6K6） 与 3×8mm（6K8） 尺寸，提供以 32.768kHz 为核心的宽频率输出范围（30kHz~350kHz）。凭借极低的功耗、卓越的抗冲击性及长效的年老化率，6K系列广泛应用于各类需要精准RTC（实时时钟）和微功耗唤醒的电子产品中。

核心优势与特点

• 低功耗设计：微瓦级（1μW Max）激励功率，完美适配物联网（IoT）及便携式电池供电设备的超长待机需求。

• 高可靠音叉工艺：成熟的单叉/音叉石英技术，具备极佳的抗机械冲击与耐振动性能。

• 精准时钟信号：常温（25℃）频差可达 ±20ppm，配合标准的 0.034ppm/℃² 温度系数，确保时钟长期运行不失准。

• 绿色环保：全系列通过 RoHS 及 Lead-Free（无铅）环保认证。

典型应用场景

• 消费电子：智能家居、小家电、家庭影院、电脑及电脑周边外设。

• 智能物联网 (IoT)：无线通信模块、嵌入式系统、物联网传感器节点。

• 工业与安防：公共广播系统、智能安防监控、广告机、工业控制设备。

• 车载电子：车载时钟、行车记录仪等非车规级安全级通用车载电子。

6K系列圆柱式32.768KHz晶振技术参数：

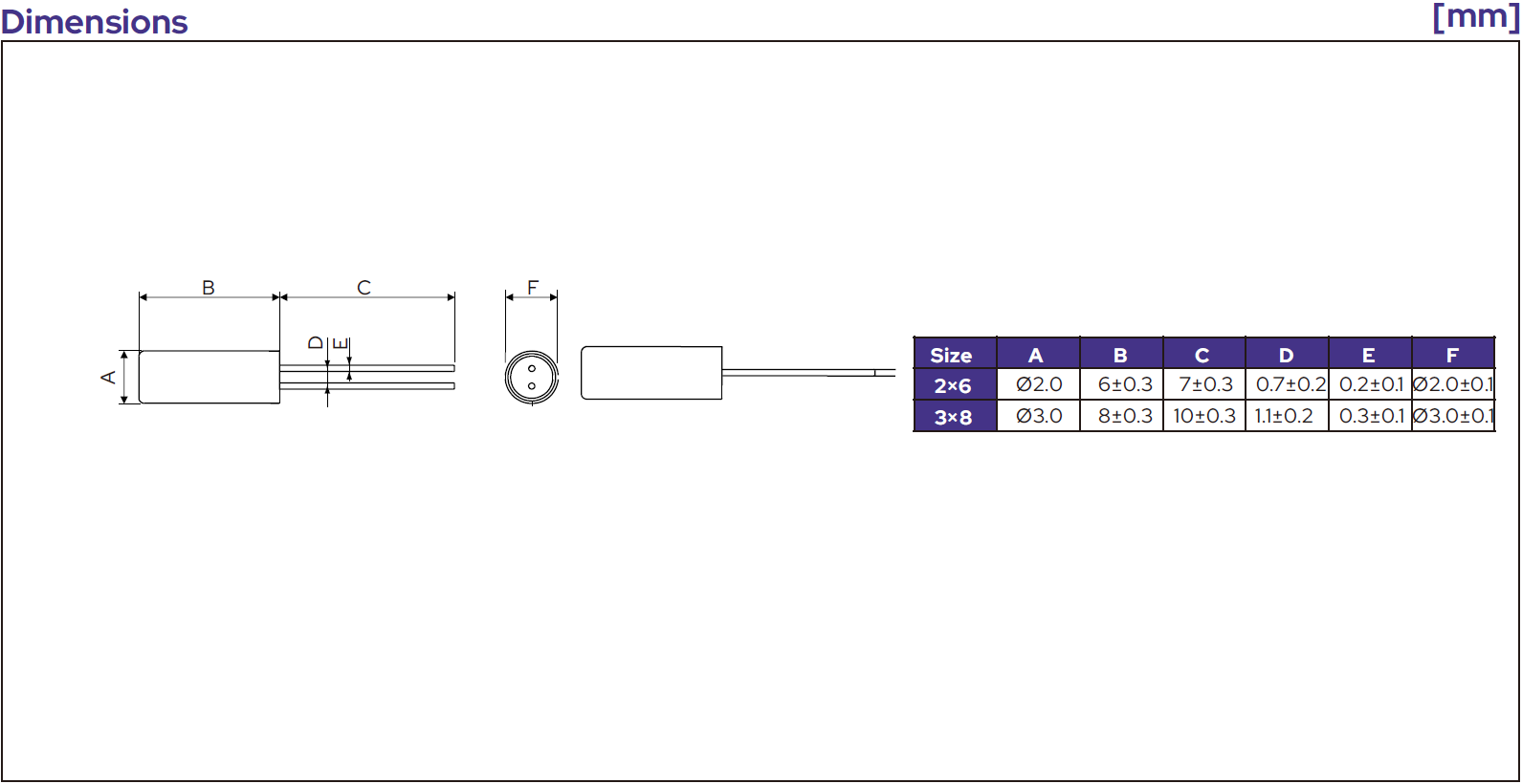

6K系列圆柱式32.768KHz晶振产品尺寸(Unit:mm)

6K系列圆柱式32.768KHz晶振常见问题(FAQ)：

Q1：6K系列圆柱晶振最常用的负载电容（CL）是多少？如何选择？

A：6K系列（32.768kHz）最常用的标准负载电容为 12.5pF，同时我们也支持 6.0pF、7.0pF、9.0pF 等低负载电容的定制。选择时必须与您主控芯片（如MCU）RTC模块要求的电容相匹配。如果匹配不当，会导致时钟频率偏快或偏慢。

Q2：2×6mm 和 3×8mm 的圆柱晶振在性能上有什么区别？

A：两者在电气性能（如频率、精度）上基本一致。主要的区别在于：

1. 体积空间：2×6mm 更小，更适合空间受限的紧凑型电路板。

2. 谐振电阻 (ESR)：通常 3×8mm 的等效电阻略低于 2×6mm，更容易起振。建议根据板面布局空间优先选择 2×6mm。

Q3：32.768kHz 音叉晶振的温度特性是怎样的？在低温或高温下会变慢吗？

A：音叉晶振的频率-温度曲线呈现开口向下的抛物线，拐点温度在 25℃±5℃。当工作温度高于或低于25℃时，频率都会向负方向偏移（即时钟会变慢）。如果您的设备需要在 -40℃~+85℃ 的严酷工业环境下保持高精度，建议联系我们推荐更高级别的贴片式（SMD）或温补（TCXO）时钟晶振。

Q4：插件圆柱型晶振在过回流焊（Reflow）时有什么注意事项？

A：圆柱型晶振外部是金属外壳，内部音叉靠锡封口。请务必注意焊接温度和时间：

• 引脚焊接：建议引脚焊接温度不超过 260℃，时间控制在 5 秒以内。

• 外壳严禁直接加热：请勿直接用烙铁头或高热风枪长时间加热晶振的金属外壳，否则可能导致内部气密性破坏、锡熔化导致停振。如果需要固定外壳，建议使用胶水或固定夹，而非直接在外壳上大量堆锡。

Q5：SJK 6K系列晶振有现货吗？支持免费拿样吗？

A：作为标准的32.768kHz时钟晶振，SJK晶科鑫常年备有大量常用规格（如12.5pF、2×6mm）的现货，支持快速出货。我们为企业研发项目提供免费样品申请服务，您只需点击页面上的“样品申请”按钮或联系在线客服，提供您的应用参数即可。
