6MH系列半尺寸(DIP-8)有源晶振描述:
6MH系列是晶科鑫(SJK)推出的高可靠性半尺寸(Half-size)插件有源晶振,采用标准的 DIP-8 全金属密封焊接封装(12.9×12.9×5.3 mm)。该系列钟振具备极宽的频率覆盖范围(0.25MHz至180MHz),支持1.8V~3.3V与5.0V工作电压。其优异的抗干扰能力、低相位噪声以及高频率稳定性,使其成为工业控制、通信基带及高精密测量设备的理想时钟源选择。
小巧坚固,超强抗干扰: 标准DIP-8半尺寸设计,较全尺寸DIP-14节省近40%的PCB空间;全金属气密性封装,提供卓越的抗电磁干扰(EMI)与防潮防尘保护。
极宽频输出: 支持 0.25MHz ~ 180MHz 基频及三倍频振荡输出,一站式满足从低频控制到高频数据传输的各种频点需求。
高精度与低功耗: 频率稳定性最高可达 ±25ppm,具备低抖动、低相噪特性;支持 Tri-State(三态/输出使能) 功能,可有效降低系统待机功耗。
优异的工业级耐温性: 既可提供标准商业级温度(-20℃~+70℃),亦可定制更严苛的工业级宽温(-40℃~+85℃),保障极端环境下的稳定运行。
绿色环保: 100%符合 RoHS 及 Pb-Free(无铅)国际环保标准。
6MH系列由于其插件设计的机械强度高、抗震性好,广泛应用于以下领域:
工业自动化: PLC控制器、变频器、数控机床(CNC)、电力采集终端。
网络通信: 无线基站、光网络终端、路由器、交换机及微波传输设备。
测量仪器: 示波器、频谱仪、高精度数显表及各类实验室测试设备。
高可靠性行业: 户外安防监控系统、车载电子(非车规)、广电广播设备。
6MH系列半尺寸(DIP-8)有源晶振技术参数:
| Item/Type |
6MH系列半尺寸(DIP-8)有源晶振 |
| Output Type | CMOS |
| Output Load | 15pF, or specify |
| Frequency Range | 0.25MHz~180MHz |
| Supply Voltage | 1.8V~3.3V, 5V, or specify |
|
Frequency Stability (All Condition) |
±20ppm, ±25ppm, ±30ppm, ±50ppm, or specify |
|
Current Consumption |
45mA max. |
|
Stand-by Current |
20μA max. |
|
Symmetry |
40~60% |
|
0 Level Output Voltage (VOL) |
0.1VDD max. |
|
1 Level Output Voltage (VOH) |
0.9VDD min. |
|
Rise Time / Fall Time |
5.0ns max. |
|
OE Pin 0 Level Input Voltage (VIL) |
0.2VDD max. |
|
OE Pin 1 Level Input Voltage (VIH) |
0.8VDD min. |
|
Start-up Time |
10ms max. |
|
Operating Temperature Range |
-20~+70°C, -40~+85°C, or specify |
|
Storage Temperature Range |
-55~+125°C |
|
Phase Jitter (12KHz~20MHz) |
1ps max. |

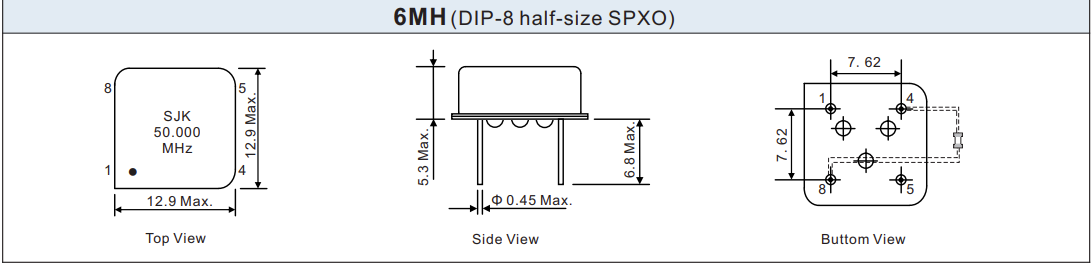

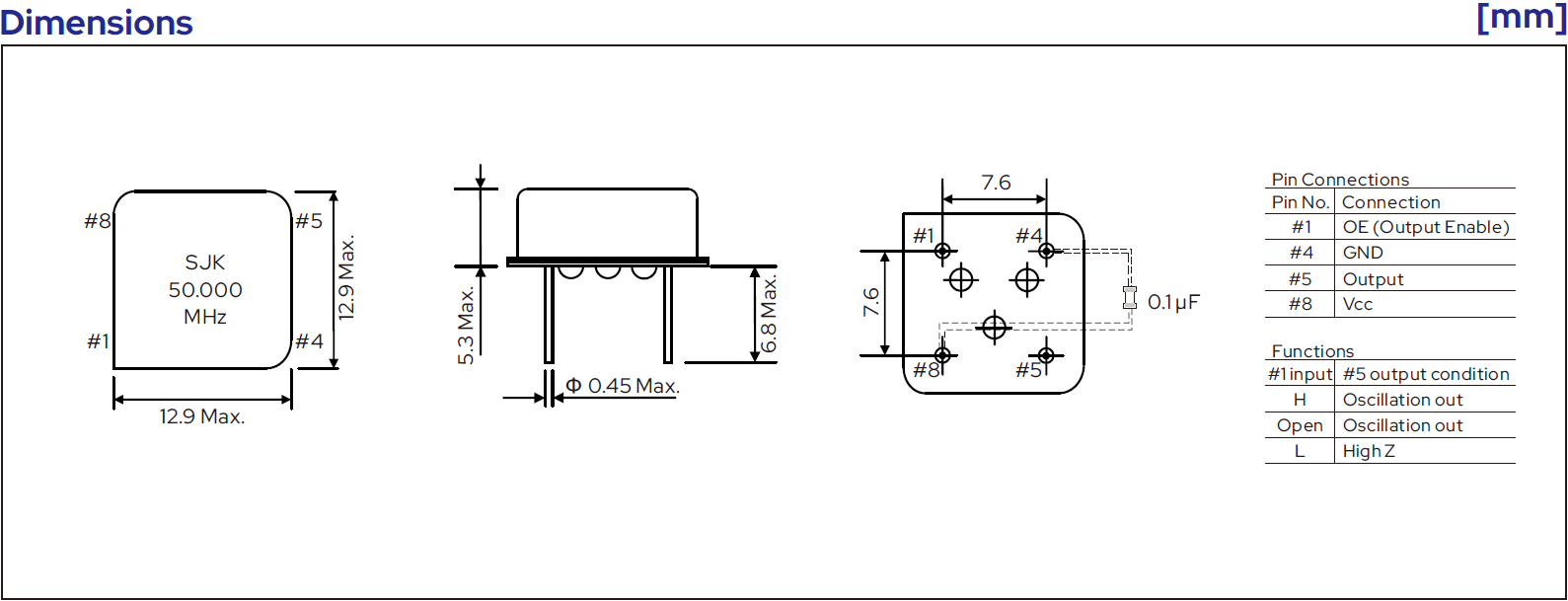

6MH系列半尺寸(DIP-8)有源晶振尺寸图:
6MH系列半尺寸(DIP-8)有源晶振常见问题(FAQ):
A: 这里的尺寸是指插件(DIP)有源晶振的封装规格。全尺寸(如 SJK 的 6MF 系列)通常是 DIP-14 封装,尺寸约为 20.8×13.2mm;而 6MH 系列属于半尺寸(DIP-8)封装,尺寸为 12.9×12.9mm。半尺寸占用 PCB 板的空间更小,更适合空间受限的紧凑型电路设计。
A: 三态功能允许通过控制引脚(通常是 Pin 1)来开启或关闭晶振的输出。当高电平或悬空时,晶振正常输出信号;当输入低电平时,晶振进入高阻抗待机状态,停止输出。这在多设备总线复用设计以及需要降低系统功耗的设备中非常实用。
A: 6MH 系列提供 ±25 ppm、±50 ppm、±100 ppm 等不同级别的频率稳定性。普通的工业控制和消费电子选择 ±50 ppm 或 ±100 ppm 即可满足需求;如果是用于对时序要求极高的高速通信设备或精密测试仪器,建议选择 ±25 ppm。同时,我们还支持常温(-20~+70ºC)和宽温(-40~+85ºC)定制。
A: 虽然是 DIP-8 封装,但内部其实只有 4 个有效引脚,其余位置为结构支撑。标准连接方式如下:
Pin 1: NC(悬空)或 三态控制(Tri-state Control)
Pin 4: GND(接地)
Pin 5: OUTPUT(频率信号输出)
Pin 8: VCC(电源正极,1.8V~3.3V 或 5.0V) (具体脚位图请参考页面正文中的“脚位连接说明图”)
A: 可以。晶科鑫提供完善的晶振整体解决方案。您可以点击页面上的“样品申请”按钮提交您的频率、电压及精度需求,我们的应用工程师(FAE)也会为您提供电路匹配测试及选型支持。
