7A系列SMD7050贴片32.768KHz有源晶振产品特性：
SJK 7A系列是一款经典的通用型表面贴装（SMD）有源晶体振荡器（SPXO），标称频率为标准 32.768kHz。产品采用 7.0×5.0×1.4mm 的标准4脚封装，输出信号为 CMOS 方波。由于其具备较大的焊盘面积与良好的物理结构，使其在具有强振动、高机械应力或对焊接可靠性有极高要求的工业级或通用电子方案中表现出色。
7A系列在全电压（1.8V~3.3V）工作范围内的最大功耗仅为 60µA，而在待机状态下电流可大幅降至 3µA max。它能够为系统提供兼顾低功耗与高稳定性的实时时钟（RTC）参考基准。
标准7050封装： 7.0×5.0mm 的经典尺寸，外形稳固，易于焊接与贴片，在复杂PCB环境中抗干扰能力更强。
宽电压范围： 完美兼容 1.8V 至 3.3V 的系统电压，适配各类低功耗MCU与时钟芯片。
优异的高稳定性： 提供 ±20ppm、±25ppm、±30ppm、±50ppm 等多种精度等级，满足不同时钟精密度的定制需求。
Output Enable (OE) 三态节能： Pin 1 支持输出使能控制，拉低时输出自动进入高阻抗（High Z）节能状态，待机电流仅 3µA。
超低相位抖动： 具备高性价比与低相位抖动特性（1ps max），保障计时信号稳定输出。
绿色环保： 完全符合 RoHS 环保标准且实现无铅化（Pb-Free）。
实时时钟（RTC）参考时钟源。
工业级计时模块、智能表计及配电终端、智能电网、工业PLC。
安防NVR、医疗与大健康设备、电池管理系统(BMS)。
大型通信基站、汽车车载中控、T-Box、工业交换机、光端机等。
| Item/Type | 7A Series SMD7050 32.768KHz Crystal Oscillator |
| Output Type | CMOS |
| Frequency Range | 32.768KHz |
| Load Condition | 15pF, or specify |
| Supply Voltage | 1.8V~3.3V |
| Frequency Stability |
±10ppm, ±20ppm, ±25ppm, ±30ppm, ±50ppm, or specify |
| Current Consumption |
60μA max. |
|
Stand-by Current |
3μA max. |
|
Symmetry |
45~55% |
|
0 Level Output Voltage (VOL) |
0.1 VDD max. |
|
1 Level Output Voltage (VOH) |
0.9 VDD min. |
|
Rise Time / Fall Time |
12ns max. |
|
OE Pin 0 Level Input Voltage (VIL) |
0.2VDD max. |
|
OE Pin 1 Level Input Voltage (VIH) |
0.8VDD min. |
|
Start-up Time |
5ms max. |
|
Operating Temperature Range |
-20~+70°C, -40~+85°C, or specify |
|
Storage Temperature Range |
-55~+125°C |
|
Phase Jitter (12KHz~20MHz) |
1ps max. |
| Package Size (L×W×H) | 7.0×5.0×1.4mm |

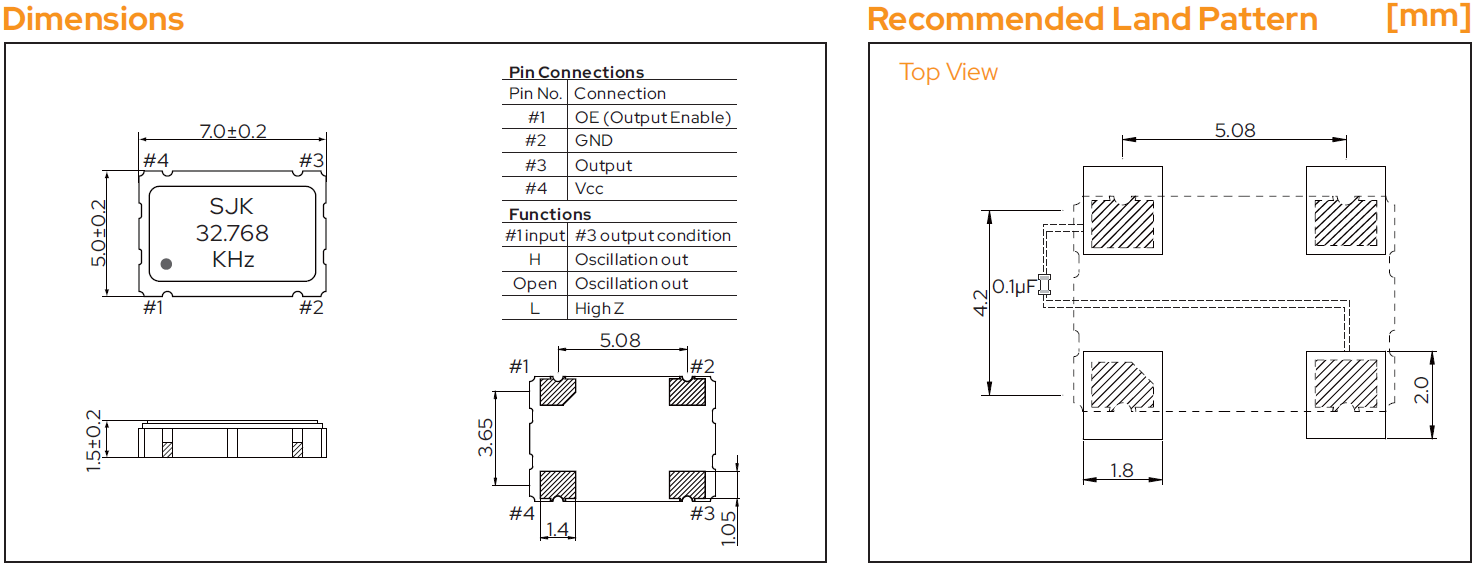

7A系列SMD7050贴片32.768KHz有源晶振尺寸图:
7A系列SMD7050贴片32.768KHz有源晶振常见问题(FAQ)：
Q1：为什么在现代一些对体积要求不苛刻的板子中，依然有很多工程师选用 7050 封装的 32.768kHz 有源晶振？
A： 相比于 3225 或 2520 等超小封装，7050 封装（7A系列） 拥有更大的焊盘和更强的物理支撑。这种设计在面对具有一定机械震动、跌落风险或温变应力的工业控制板、户外智能电表等产品时，拥有更佳的焊接固着力与电气抗噪能力。同时，大尺寸封装也更易于手动焊接和产线初期的打样调试。
Q2：这款产品的引脚功能是如何定义的？
A： SJK 7A系列 32.768kHz 有源晶振采用标准的4引脚配置：
#1 引脚 (OE)： 输出使能控制端（高电平或悬空正常输出，低电平关闭输出）。
#2 引脚 (GND)： 系统接地端。
#3 引脚 (Output)： 32.768kHz 方波信号输出端。
#4 引脚 (VDD)： 电源供电端（1.8V ~ 3.3V 均可自适应）。
Q3：规格书推荐的 Land Pattern（推荐焊盘图）上显示的 0.1µF 电容是必须的吗？
A： 是的，非常强烈建议加装。在 PCB 布线时，在靠近晶振的 VDD（#4脚）与 GND（#2脚）之间并联一个 0.1µF 的去耦电容，能够有效滤除来自电源轨的高频串扰和杂讯。这样能显著降低输出时钟的相位抖动（Phase Jitter），让您的 RTC 计时系统更加精准稳定。
