规格型号:
型号
7P
输出类型
Clipped Sinewave
CMOS
输出负载
10KΩ // 10pF
15pF
输出电压
0.8Vp-p最小
输出低(Vol)
0.1Vcc最大
输出高(Voh)
0.9Vcc最小
工作电流
5mA最大
10mA最大
振荡模式
基频(Fundamental)
工作电压
2.7V~5.0V
频率范围
10MHz~52MHz
2 次回流后 25℃ 的初始频率公差
±2.0ppm
频率公差
Vs. 温度(-40℃~+85℃)
±0.28ppm /±0.5ppm /±2.0ppm
Vs. 负载(±5%)
±0.1ppm最大
Vs. 工作电压(±5%)
±0.1ppm最大
存储温度
-55℃~+125℃
自动频率控制范围(选项)
±5~±16ppm(1.5±1V)
启动时间
2.5ms最大
泛音
-5dBc最大
1KHz偏移时的相位噪声
-130dBc/Hz
产品尺寸(L×W×H)(mm)
5.0×3.2×1.5
老化率
±1ppm/年 最大
24小时保持稳定(选项)[#1]
±40ppb
自由运行稳定20年(选项)[#2]
±4.6ppm
#1: 运行48小时后,在恒温条件下24小时
#2: 包括25℃时的初始公差,温度,电源电压±5%,负载±5%,反焊和老化20年

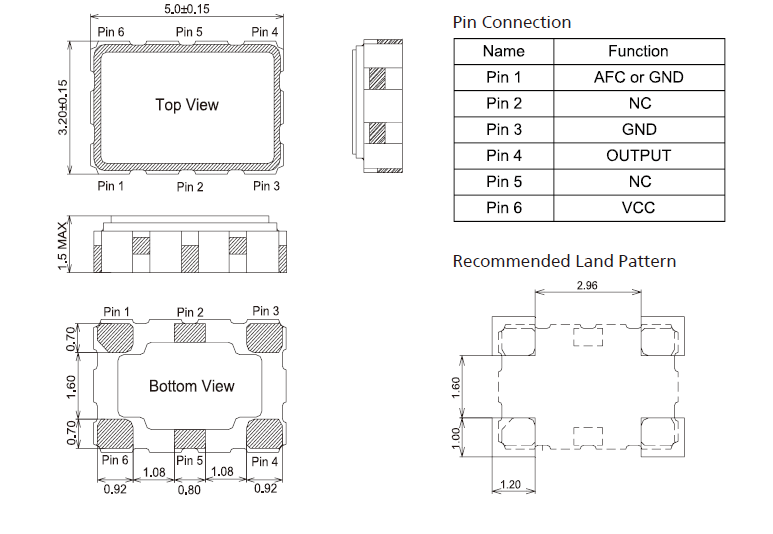

产品尺寸图[单位:mm]:
