7Q|3225 TCXO

1. 温度稳定性: ±0.5ppm ~ ±2.0ppm
2. 工作温度范围:-30℃~+85℃
3. 电源电压:1.8V~3.3V
4. 可提供电压控制功能
5. 频率:16.367667MHz,16.368MHz,16.369MHz,16.8MHz,19.2MHz,20MHz,26MHz,33.6MHz,38.4MHz,40MHz
6. 应用:GPS、WiMAX、手机和无线通信
7. 符合RoHS标准/不含铅


规格型号:

型号
7Q
输出类型
Clipped Sinewave
输出负载
10KΩ // 10pF
振荡模式
基频(Fundamental)
工作电压
1.8V~3.3V
频率范围
13MHz~52MHz
截断正弦波输出电压
0.8Vp-p典型值
频率稳定度
Vs. 温度(-30℃~+85℃) ±0.5ppm / ±2.0ppm
Vs. 负载(负载变化±10%) ±0.2ppm最大
Vs. 工作电压(Vcc=典型值±0.1V) ±0.2ppm最大
频率公差
在25℃ 经过2次回流焊后,典型应用于自动频率控制引脚
±2.5ppm最大
频率漂移斜率
± 0.1ppm/℃典型值;±0.5ppm/℃最大值
存储温度
-40℃~+85℃
自动频率控制(AFC)范围
±7~±16ppm(1.4±1V)
工作电流
2.0mA最大
启动时间
5ms最大
谐波
-5dBc最大
1kHz偏移时的相位噪声
-130dBc/Hz
老化率(@25℃)
±1ppm/年 最大

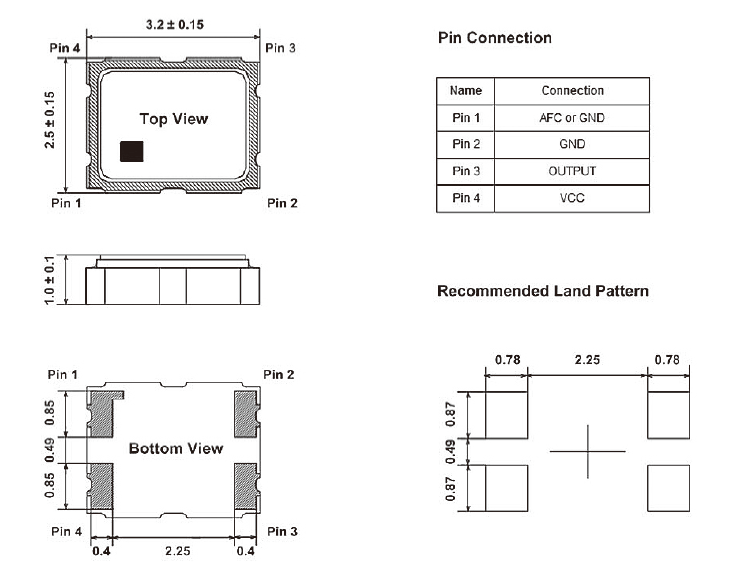

产品尺寸图[单位:mm]:

TXC-7Q-SMD3225温补晶振TCXO尺寸图
