5X2|SMD2522 OCXO

晶振型号:SJK-5X2系列SMD2522贴片恒温晶振OCXO

输出模式:LVCMOS /Sine Wave

频率范围:10MHz~100MHz

工作电压:3.3V/ 5.0V /12V

初始频率精度:±50ppb max.

温度频差:±0.5ppb~±20ppb max.

长期老化率:±0.2ppb max. / 每天(连续工作30天后);±20ppb max. / 第一年

支持VC功能:是

VC-OCXO:±1.0ppm min.

工作温度:-20~+70℃, -40~+85℃, or specify

引脚数量:5-Pad

产品尺寸:25.4×22.0×12.0mm



5X2系列SMD2522贴片恒温晶振OCXO描述:

SJK 晶科鑫 5X2系列 是一款专为新一代紧凑型通信基础设施打造的 高稳定性超薄贴片恒温晶体振荡器 (SMD OCXO)。该产品成功将高 Q 值工厂制造工艺与超低老化石英晶体融入到仅有 25.4 × 22.0 × 12.0 mm (max) 的超薄 5-PIN 贴片封装中,极大程度地节省了板载垂直空间。5X2系列支持 10MHz 至 100MHz 极宽的频率范围(典型频点包括 10MHz, 20MHz, 38.88MHz),提供 LVCMOS 或 正弦波 (Sine-Wave) 双重输出。其温度频率稳定度最高可达极致的 ≤±0.5ppb,并标配电压控制(EFC 电子频率调整)特性,是高密度 PCB 布线环境下精密时钟源的理想选择。

核心优势与技术规格 (Key Features & Specifications)

  • 极限空间优化(超薄 5-PIN): 采用 25.4×22.0×12.0mm 封装,精简的 5-PIN 焊盘设计(Suggested Layout 间距 17.8mm),更利于高密度 SMT 贴片组装与散热设计。

  • 极致的稳定度指标 (High Stability): 频率稳定度最佳可达 ±0.5ppb;短短期稳定性 (Short Term Stability @100MHz) 达到 ≤0.005ppb/s 至 ≤0.01ppb/s 的超高水准。工作 30 天后日老化率低至 ±0.2ppb max,首年整体老化控制在 ±20ppb max 内。

  • 出色的低相位噪声 (Phase Noise @10MHz):

    • @ 1Hz: ≤ -95 dBc/Hz

    • @ 10Hz: ≤ -125 dBc/Hz

    • @ 100Hz: ≤ -145 dBc/Hz

    • @ 1KHz: ≤ -150 dBc/Hz

    • @ 10KHz / 100KHz: ≤ -155 dBc/Hz max

  • 灵活的电气参数匹配:

    • 供电电压: 支持 +3.3V / +5.0V / 12.0V 三种主流硬件架构电压。

    • 功耗表现: 启动峰值功耗 3.5W max,进入稳态工作后功耗低至 1.0W max,能效表现优异。

    • 输出信号: LVCMOS (负载 15pF) 或 正弦波 (50Ω 负载),杂散抑制低至 -80dBc max,谐波控制在 -40dBc max。

  • 精准电子调频 (EFC): 标配压控特性,频率调整范围 ≥±1.0ppm min(控制电压支持 Vc=1.65±1.65V / 2.0±2.0V / 2.5±2.5V),亦可定制无压控的固定频率版本。

行业应用领域 (Target Applications)

  • 无线通信基础设施: 4G/5G/下一代通信基站 (Base Station)、无线通信网关。

  • 精密军工与探测: 雷达系统 (Radar system)、射频合成、高可靠性航空设备。

  • 测试与测量仪器: 精密频率计、综合测试仪、时间服务器、广播系统 (Broadcasting system)。



5X2系列SMD2522贴片恒温晶振OCXO技术参数:

Item /Type
5X2系列SMD2522贴片恒温晶振OCXO
Frequency Range
10MHz~100MHz
Initial Frequency Accuracy
±50ppb max.
Frequency Stability vs. Supply Voltage
±0.5ppb max. (Vcc±5%)
vs. Load
±0.5ppb max. (Load±5%)
vs. Aging
±0.2ppb max./after 30 days ; ±20ppb max./first year
Short Term Stability@100MHz
≤0.01ppb/s
≤0.005ppb/s
Supply Voltage
+3.3V /+5.0V /12.0V
Power Consumption
3.5W (max.) ; 1.2W max. (@steady-state.)
Output Level
LVCMOS
Sine Wave
Output Load
15pF, or specify
50Ω
Harmonics
-40dBc max.
Spurious
-80dBc max.
Voltage Control Characteristics
≥±1.0ppm min
Vc=1.65±1.65V; Vc=2.0±2.0V; Vc=2.5±2.5V
Fixed frequency (without voltage control)
Storage Temperature
-55~+105°C
Package Size (mm)
25.4×22.0×12.0(11.5)

5X2系列SMD2522贴片恒温晶振OCXO温度稳定度与工作温区选型对照表

频率稳定度 (Stability) \ 工作温区
-20~+70°C
-40~+70°C
-40~+85°C
-55~+85°C
≤±0.5ppb
Available
Available
Available
Contact Us
≤±1.0ppb
Available
Available
Available
Contact Us
≤±3.0ppb
Available
Available
Available
Available
≤±5.0ppb
Available
Available
Available
Available
≤±10ppb
Available
Available
Available
Available
≤±20ppb
Available
Available
Available
Available

5X2系列SMD2522贴片恒温晶振OCXO相位噪声指标 (Phase Noise @10MHz 载波)

Offset 1Hz
10Hz
100Hz
1KHz
10KHz
100KHz
dBc/Hz
≤-95 max.
≤-125 max.
≤-145 max.
≤-150 max.
≤-155 max.
≤-155 max.

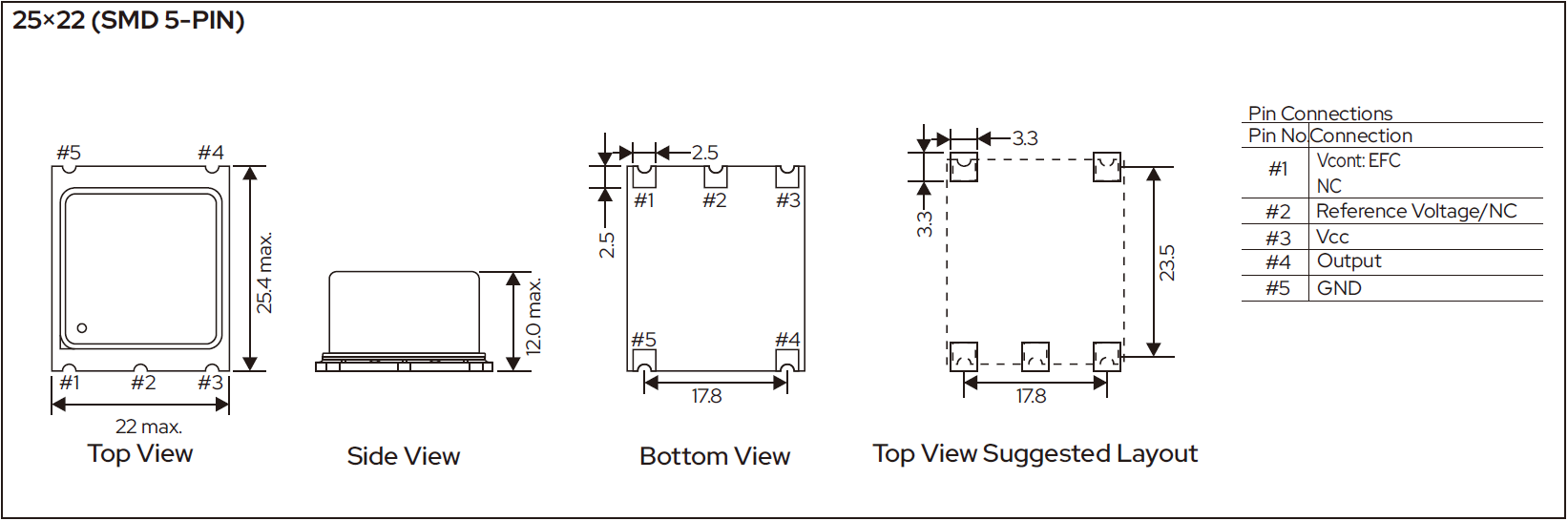

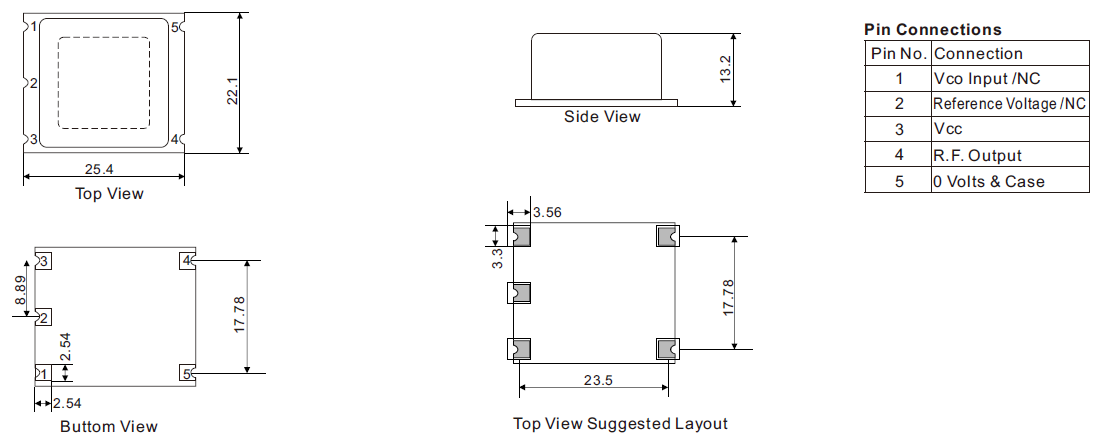

5X2系列SMD2522贴片恒温晶振OCXO尺寸图:

5X2系列SMD2522贴片恒温晶振OCXO尺寸图



5X2系列SMD2522贴片恒温晶振OCXO常见问题(FAQ):

Q1: 晶科鑫最新修正的 5X2系列贴片 OCXO,在封装尺寸和引脚上有什么重大升级?

A1: 最新版的 5X2系列 OCXO 在封装上实现了显著的“紧凑化与超薄化”升级。其最大高度被严格限制在 12.0mm max,相比传统厚重的恒温晶振,大大释放了机箱内部的垂直空间。同时,产品采用了更为精简的 5-PIN(5管脚)SMD 贴片设计,长宽尺寸为 25.4×22.0mm。这种精简设计不仅减少了 PCB 上的打孔与布线复杂性,还优化了晶振底部的热隔离效果,使其稳态功耗低至 1.0W。

Q2: 5X2系列在 -40~+85°C 工业级宽温环境下的控频精度表现如何?

A2: 5X2系列针对不同的工业级温区表现卓越。在标准的工业宽温环境(-40~+85°C)下,其温度频率稳定度能够完美保持在 ≤±3.0ppb 的极高水平。如果在更温和的温区(如 -20~+70°C 或 -40~+70°C),该产品最高可提供 ≤±0.5ppb 或 ≤±1.0ppb 的实验室级控频精度,完全能够满足 5G 通信宏基站与雷达系统对严苛温漂的同步要求。

Q3: 5X2系列规格书中提到的“Short Term Stability”与“Aging”指标分别代表什么?

A3: 这两个指标分别代表了晶振的“短期瞬态稳定性”与“长期寿命精度”:

  • 短短期稳定性 (Short Term Stability @100MHz): 5X2系列达到了 ≤0.005ppb/s。这意味着在秒级的时间跨度内,其输出频率由于噪声或扰动产生的瞬时跳变极小,非常适合需要高纯净短时信号的广播和无线通信系统。

  • 长期老化 (Aging): 持续工作 30 天后,其日老化率仅为 ±0.2ppb max,第一年整体老化不超过 ±20ppb max,确保了设备在数年运营周期内无需频繁人工校准。

Q4: 5X2系列贴片 OCXO 支持哪些输出电平?如何选择压控电压?

A4: 5X2系列支持 LVCMOS(标准 15pF 负载)与 正弦波 (Sine-Wave)(50Ω 负载)两种主流时钟信号输出,频率覆盖 10MHz~100MHz。在压控(EFC)设计上,其频率微调范围 ≥±1.0ppm min。工程人员可以根据所选的系统供电电压(+3.3V / +5.0V / 12.0V),灵活匹配对应的控制电压范围,官方标准支持 Vc=1.65±1.65V、2.0±2.0V 或 2.5±2.5V,完美兼容各类锁相环与基准同步电路。
