LT450/455W

1. 输入/输出阻抗:1000Ω〜2000Ω
2. 外形尺寸: 11.0×7.0×8.0mm,5针插件封装
3. 高选择性陶瓷滤波器
4. 中心频率:450kHz,455kHz
5. 符合RoHS
6. 最大插入损耗(dB):4 db,6 db
7. 通带纹波(dB)最大值:2db
8. 应用范围:移动蜂窝等


Electrical Specifications:

型号 中心频率(KHz) 插入损耗(dB) max. 通带纹波(dB)(max.) 60dB带宽(KHz)(min.) 50dB带宽(KHz)(max.) 阻带衰耗Fn+100KHz(dB)(min.)
输入/输出阻抗(Ω)
LT450AW 450±2.0 4 2 ±17.5
±35
40 1000
LT455AW
455±2.0
4 2 ±17.5
±35
40 1000
LT450BW
450±2.0
4 2 ±15
±30
40 1500
LT455BW
455±2.0
4 2 ±15
±30
40 1500
LT450CW
450±2.0
4 2 ±12.5
±24
40 1500
LT455CW
455±2.0
4 2 ±12.5
±24
40 1500
LT450DW
450±1.5
4 2 ±10
±20
40 1500
LT455DW
455±1.5
4 2 ±10
±20
40 1500
LT450EW
450±1.5
6 2 ±7.5
±15
40 1500
LT455EW
455±1.5
6 2 ±7.5
±15
40 1500
LT450FW
450±1.5
6 2 ±6
±12.5
40 2000
LT455FW
455±1.5
6 2 ±6
±12.5
40 2000
LT450GW
450±1.5
6 2 ±4.5
±10
40 2000
LT455GW
455±1.5
6 2 ±4.5
±10
40 2000
LT450HW
450±1.0
6 2 ±3
±9
40 2000
LT455HW
455±1.0
6 2 ±3
±9
40 2000
LT450IW
450±1.0
6 2 ±2
±7.5
40 2000
LT455IW
455±1.0
6 2 ±2
±7.5
40 2000
LT450HTW
450±1.0
6 2 ±3
±10
60 2000
LT455HTW
455±1.0 6 2 ±3
±10
60 2000

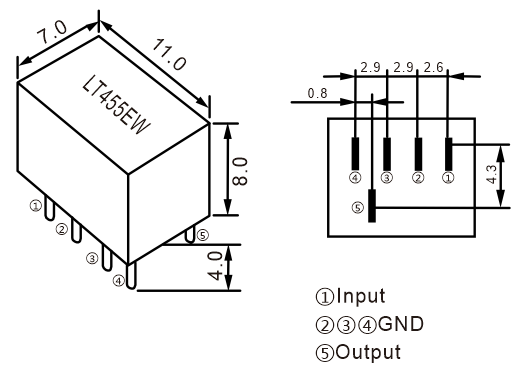

Dimensions [Unit: mm]:

LT455W/LT450W陶瓷滤波器尺寸图
