5P系列SMD5032贴片差分LVPECL压控晶振VCXO产品描述：

SJK 5P系列是一款专为高速数字通信与超高带宽数据传输设计的差分贴片压控晶体振荡器 (SMD LVPECL VCXO)，采用标准的 5.0×3.2×1.2 mm 6脚陶瓷封装。该系列打破了传统单端时钟的频率限制，支持 10MHz 至 2100MHz (2.1GHz) 的超宽工作频率，并输出标准的 LVPECL 差分信号。

5P系列的核心亮点在于其无可比拟的超低噪声表现，在特定高频段下其相位抖动（Phase Jitter）最大仅为 163 fs（飞秒级），能提供近乎完美的高纯度时钟边缘。配合快速的信号建立时间与极陡峭的上升/下降沿（最大 0.4ns~0.5ns），它能够完美胜任 400G/800G 光模块、高速光纤通道（Fibre Channel）、以太网骨干路由、高端 FPGA 及时钟净化锁相环（Jitter Attenuator）等对时钟精度要求达到极致的场景。

核心优势与特点 (Features)

• 超高频段全覆盖： 频率定制范围可达 10MHz ~ 2100MHz，轻松提供 153.600MHz、156.250MHz 等光网络与通信常用核心频点。

• 飞秒级（fs）超低抖动： 12KHz~20MHz 范围内，相位抖动最大仅为 163 fs，极大降低了高速数据传输中的误码率（BER）。

• 高速 LVPECL 差分输出： 采用 LVPECL 差分电平，具备优异的共模抑制比（CMRR）与极强的抗电磁干扰（EMI）能力，确保长距离板级布线信号不失真。

• 极速信号边沿： 信号上升/下降时间（Rise/Fall Time）最快仅为 0.4 ns，完美匹配超高速数字电路的时序要求。

• 高精度的线性压控： 频率微调范围最小达 ±80 ppm，且压控线性度误差最大仅为 10%，确保系统锁相环（PLL）调频平滑稳定。

• 工业级耐温特性： 提供 -20~+70℃ 或 -40~+85℃ 的工作温度选择，储存温度可达 -55~+125℃。

• 绿色环保： 符合 RoHS 环保规范，完全无铅化工艺。

典型应用场景 (Applications)

SJK 5P系列高性能差分压控晶振是高带宽、高速率设备的核心组件：

• 光通信网络设备：SONET / SDH / ATM 骨干传输网

• 大容量数据中心：高速以太网、交换机、光纤通道（Fibre Channel）

• 高速率无线中继与射频转码：无线基站、直放站、Transponders

• 高端算力与逻辑板卡：大型 FPGA、核心处理器时钟同步

• 广电数字系统：高清电视设备（HDTV）、专业级数码摄录编播系统

5P系列SMD5032贴片差分LVPECL压控晶振VCXO技术参数：

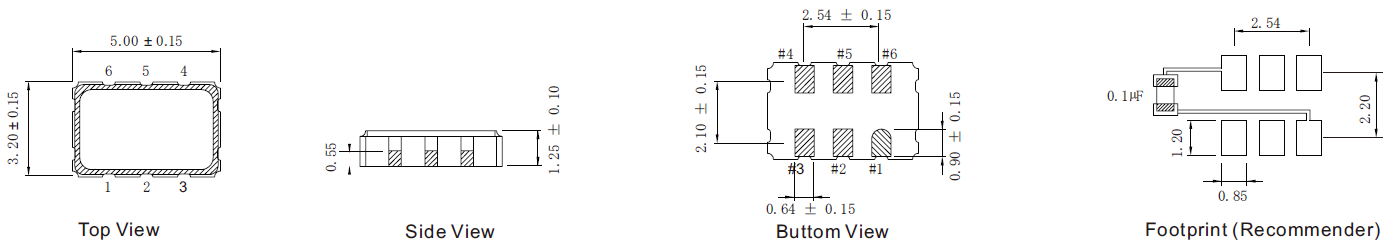

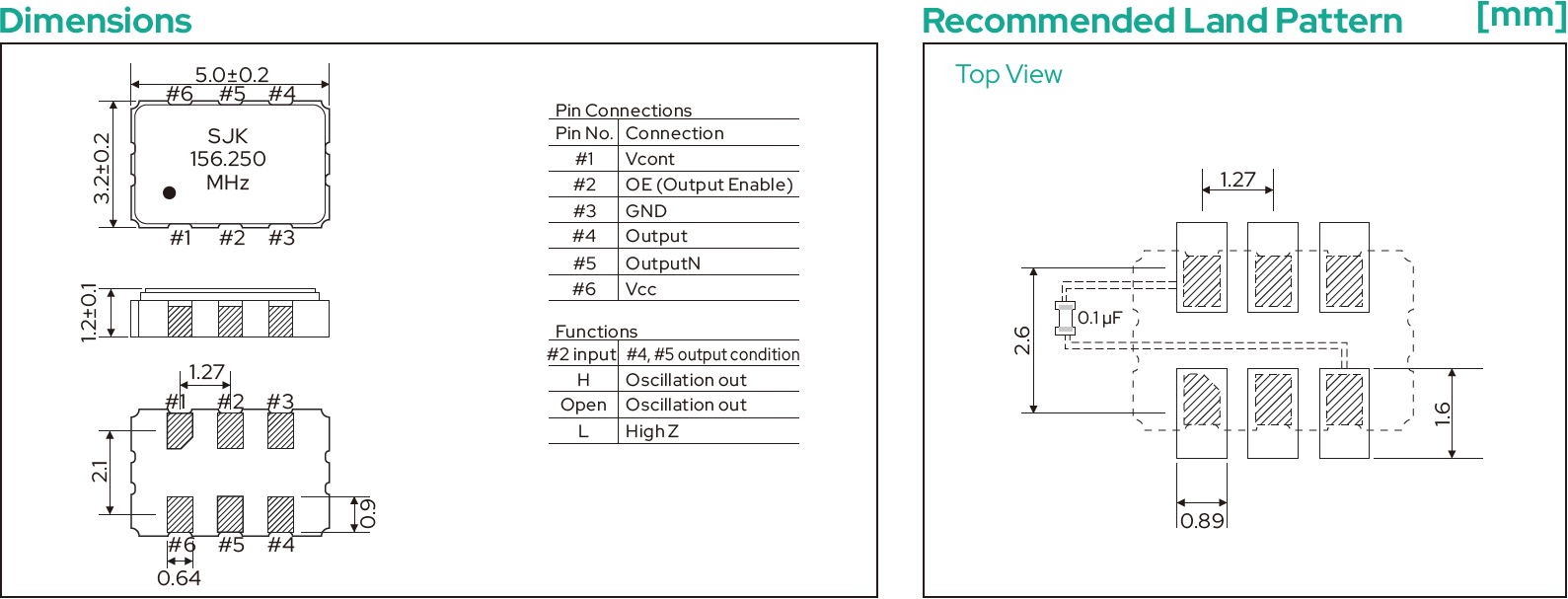

5P系列SMD5032贴片差分LVPECL压控晶振VCXO尺寸图：

5P系列SMD5032贴片差分LVPECL压控晶振VCXO常见问题(FAQ)：

Q1：在选型时，为什么 5P 系列采用的 LVPECL 输出能够支持高达 2100MHz 的工作频率，而前两款 CMOS 输出的晶振往往只能做到 250MHz 左右？

A1：

1. 单端与差分的物理极限不同： CMOS 属于单端大信号摆幅输出，在频率超过 150MHz 以上时，寄生电容会导致功耗急剧上升、信号边缘塌陷且伴随强烈的 EMI 辐射，因此很难做到更高频。

2. LVPECL 的结构优势： SJK 5P 系列采用的 LVPECL（低压正发射极耦合逻辑） 是典型的差分结构。它的信号摆幅较小（通常为 800 mV 左右），并通过两根极性相反的差分线（Output 与 OutputN）进行电流驱动切换。这种恒流源模式和极小的电平摆幅，使其充放电极快，从而轻松突破 2GHz (2100MHz) 的频率极限，同时保持超快的信号边沿。

Q2：规格书中的相位抖动（Phase Jitter）一栏有 163fs typ. 和 0.6ps max. 两种规格，销售和研发该怎么理解这两个指标？

A2： 这两个指标代表了 5P 系列在不同频段电路方案下的性能区分：

• 163 fs (typ.)： 对应的是高频精细处理方案。由于采用了高倍频或特殊的基波设计，其相位抖动达到了飞秒级，适用于对基带噪声和时钟完整性有极高要求的场景（如 400G 光模块或 Jitter 净化锁相环电路）。

• 0.6 ps（即 600 fs max）： 对应的是标准高频段方案。虽然数值比 163fs 稍高，但 0.6 ps 依然属于极高质量的时钟源，在常规通信基站、FPGA 驱动、千兆以太网交换机中已经拥有极富余的性能红利。

Q3：客户在使用 5P 系列 LVPECL 晶振时，为什么一定要配置负载阻抗？推荐的匹配电路是怎样的？

A3： LVPECL 输出结构的射极必须有直流偏置电流才能正常工作。参照规格书要求，其标准负载条件（Load Condition）为 50Ω截止到 V_DD-2V 的电平。

• 实战推荐： 研发在 PCB 布线时，最经典的阻抗匹配方式是在靠近接收端（如 FPGA 芯片）的 Output 和 OutputN 线上，各接一个 50Ω 的电阻连接到 V_DD-2V 的偏置电压上。如果系统无法提供 V_DD-2V，也可以采用戴维南等效电阻网络（Thevenin Equivalent）或 AC 交流耦合加端接的方式，确保信号不产生反射。

Q4：5P 系列差分压控晶振的引脚 #4 和 #5 是怎么定义的？为什么不能有任何一脚悬空？

A4： 参照 《6S-SMD7050-VCXO-Datasheet.pdf》或《5P-SMD5032-VCXO-Datasheet.pdf》 的引脚定义，5P 系列为 6-Pin 封装，其 #4 脚和 #5 脚定义如下：

• #4 脚： Output（正相时钟信号输出）

• #5 脚： OutputN（反相时钟信号输出）

• 为什么不能悬空： 差分信号是通过两根线上的电平差值（Output - OutputN）来传输时钟的，且两脚处于恒流恒导通的状态。如果研发工程师误认为它和单端 CMOS 一样而将 #5 脚（OutputN）悬空，不仅会导致差分抗干扰能力完全丧失、单端波形畸变，还会使内部放大器工作失衡，导致晶振无法输出正常时钟。

Q5：5P 系列在 Output Disable（输出禁用）状态下的电流消耗有 99mA 和 16mA 两个参数，设计时该怎么权衡？

A5： 这同样取决于客户选用的不同产品频段编码与内部架构：

• 部分超高频段在 OE 拉低后，内部核心振荡电路（Oscillator Core）依然保持高输出待命状态，仅切断了驱动级（Buffer），此时待机电流依然会有 99  mA（Typ.）。这种设计的好处是当 OE 重新拉高时，恢复启动时间（Start-up Time）极快，时钟能瞬间同步，适合对时序握手要求极严的通信协议。

• 另一类方案在禁用时会将大部分电路关闭，静态电流会大幅下降至 16 mA（Typ.），这更适合对整体功耗控制非常在意的项目。销售在面对有功耗要求的客户时，应提前确认此工艺编码。

Q6：在画 PCB 板时，针对 5P 系列这种高达吉赫兹（GHz）级别的差分压控晶振，有哪些防噪和抗干扰的硬性布线建议？

A6：

1. 严格等长与紧密耦合： #4（Output）和 #6（OutputN）的这两条差分走线在 PCB 走线时，必须严格做到等长、等宽、对称，并且尽量紧密挨着走线，以确保任何外界噪声能同时等量耦合到两根线上，从而在接收端被完美抵消。

2. 远离压控输入线： #1 脚（V_CONT）是输入压控模拟信号的，而 #4、#5 脚是超高频数字辐射源。在设计时，#1 脚的电压控制线必须和 #4、#5 脚的高频输出走线错开，避免高频时钟信号串扰到压控端，否则会产生“自激”或导致严重的相位噪声恶化。

3. 独立电源滤波： 高频差分晶振对电源纹波极度敏感。建议在 #6 脚（V_DD）附近放置一个 0.1 µF 与一个 10 pF 陶瓷电容并联，滤除从低频到吉赫兹频段的所有电源杂波。
