高精度TCXO差分LVPECL振荡器的技术优势与应用

时间:2026-06-24 来源:

在现代通信、数据中心以及高精度仪器仪表中，系统对“时间同步”和“时钟信号”的要求近乎苛刻。为了在剧烈的温度变化下依旧保持信号的稳定，同时在高频传输中降低噪声，TCXO（温度补偿晶体振荡器）与LVPECL（低压正发射极耦合逻辑）的结合，成为了行业内高性能时钟方案的“黄金搭档”。

作为国内深耕频率控制元器件领域的先锋，深圳市晶科鑫实业有限公司（SJK） 凭借自主研发与先进制造工艺，在该领域推出了多款高品质、高可靠性的TCXO差分信号LVPECL振荡器产品，为全球客户提供稳健的时钟基准。

一、核心概念拆解：什么是TCXO与LVPECL？

要理解这个组合的强大之处，我们需要将其拆解为“频率稳定性”与“信号传输架构”两个维度：

普通的石英晶体振荡器会随着环境温度的变化而发生频率漂移（一般在±20ppm到±50ppm左右）。而TCXO内部集成了一个温度补偿网络。

工作原理： 它通过感应周围环境温度，自动调整内部变容二极管的电压，从而补偿晶振因温度引起的频率偏差。

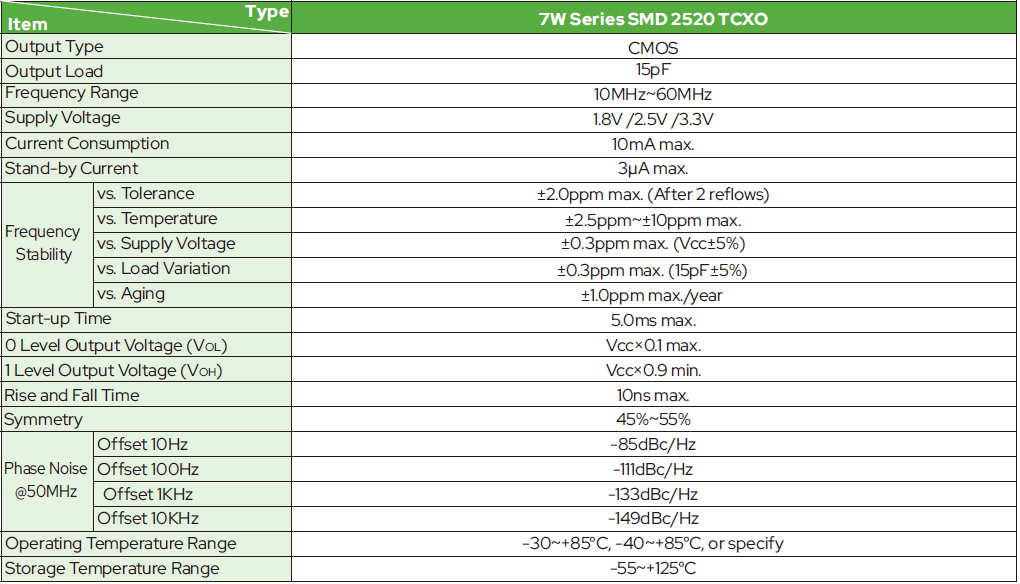

核心优势： 能将频率稳定性提升至±0.5ppm甚至±0.1ppm级别，晶科鑫（SJK）的工业级与汽车级TCXO产品，确保了系统在全温度范围（如-40℃至+85℃，甚至扩展至+105℃）内精准工作。

LVPECL 是一种差分信号传输标准，通常工作在 3.3V或 2.5V 供电电压下。

当TCXO的“高稳定性”遇上LVPECL的“高速低噪声”，便产生了一系列1+1>2的技术优势：

1. 卓越的抗噪与低抖动性能

在高速数字系统中，时钟抖动（Jitter）是导致码间串扰和误码率（BER）上升的元凶。LVPECL 的差分架构能够天然抵消来自电源和地平面的共模噪声，而 TCXO 提供了极纯净的参考源，两者结合可将系统时序抖动控制在皮秒（ps）甚至飞秒（fs）级别。

2. 超高的频率承载能力

普通的CMOS输出电平在频率超过100 MHz时，功耗会剧烈上升且波形容易畸变。LVPECL 则是为高频而生，能够完美输出TCXO产生100MHz至300MHz甚至更高频的高精时钟信号，且保持陡峭的上升/下降沿。

3. 稳定的长距离驱动能力

由于LVPECL采用恒流源驱动且输出阻抗低，它能够轻松驱动50Ω的传输线负载，适合在大型PCB板上进行长距离的时钟信号分配，而不会损失时钟的精准度。

TCXO LVPECL 方案由于其高性能、高成本的特点，主要活跃在对时序要求极高的骨干级通信与计算设备中：

5G/6G 基站与通信网络： 在无线基站中，BBU（基带处理单元）与 RRU（远端射频单元）之间需要严格的时间同步。SJK的高精度TCXO能保证光纤传输网络（OTN）和同步以太网（SyncE）的稳定运行。
大型数据中心与服务器： 在400G/800G/1.6T高速光模块（Optical Modules）以及 PCIe 5.0/6.0 总线中，用作核心物理层（PHY）的参考时钟。SJK的低相噪高基频差分LVPECL振荡器可有效降低系统误码率。
车载通信与智能驾驶：随着车载以太网和高阶辅助驾驶（ADAS）的发展，对宽温、抗震的高频时钟需求激增。晶科鑫已通过严苛的质量管理体系，其汽车级频率元件正逐步赋能智慧出行。
测试与测量仪器： 高阶示波器、频谱分析仪和网络分析仪中，需要极低相噪的基准源来保证测量精度。

深圳市晶科鑫实业有限公司（SJK）成立于1989年，是国内知名的专业频率元器件制造商及独立研发企业。公司拥有数十年的行业深耕经验，产品线涵盖石英晶体谐振器、晶体振荡器（包括普通振荡器SPXO、差分振荡器、TCXO、VCXO、OCXO）以及各类滤波器等。

作为一家高新技术企业，晶科鑫（SJK）拥有先进的自动化生产线与严苛的 QC 质量检测中心：

如果您准备在项目中使用TCXO LVPECL这个技术时，需要特别注意以下几点：

设计维度	核心要点
阻抗匹配	LVPECL输出通常需要靠近接收端进行终端匹配（典型为通过50Ω电阻接至V_CC-2V的偏置电压），否则会引起信号反射。
功耗管理	相比于CMOS或LVDS，LVPECL的射极跟随器结构功耗较大。设计时需评估整机热预算，并做好TCXO周边的散热隔离，避免局部剧烈温升破坏补偿效果。
电源滤波	TCXO对电源噪声较为敏感。建议在V_CC引脚放置高频去耦电容（如 0.1µF混搭10pF），必要时使用独立的低噪声LDR供电。
